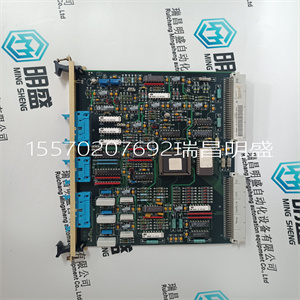

SCYC51020 58052582H模块备件

SCYC51020 58052582H

背板（IMB）电源
电压20 Vdc至32 Vdc
功率20瓦
现场电源不适用
大功耗29 W
模块位置T8100、T8300输入/输出模块插槽
隔离
现场公用50 V加固（连续）1
250伏基本电压（故障）2
[在2436 Vdc下进行60秒的型式试验]。
频道到频道无
无融合
输入数量40
输入
阻抗5 kΩ
测量范围-6至+36 Vdc
阈值是可配置的
大耐受电压±50 Vdc
安全精度0.5 Vdc
本质安全无-需要外部屏障
事件顺序
事件分辨率（LSB）1毫秒
时间戳精度±10ms
工作温度0°C至+60°C（+32°F至+140°F）
储存温度-25°C至+70°C（-13°F至+158°F）
相对湿度-操作和储存10%-95%，非致密
环境规范参考Trusted 8000系列国际安全和环境标准
环境批准，发布ICSTT-TD003
尺寸
高度266毫米（10.5英寸）
宽度31毫米（1.2英寸）
深度303毫米（12.0英寸）
重量：1.18千克（2.6磅）
1 50 Vrms二次电路，来自电源，OVC II敢达300V。
2 250 Vrms电源电路，OVC II敢达300V。暴露于这些水平的电压应：
在时间上与系统MTTR一致。
7章规范
40罗克韦尔自动化出版物ICSTT-RM271Q-EN-P-2021 8月
罗克韦尔自动化出版物ICSTT-RM271Q-EN-P-2021 8月41
附录A
变化史
本附录包含每个版本的新信息或更新信息
本出版物。这些清单仅包括实质性更新，不包括
旨在反映所有变化。翻译版本并不总是可用于
每次修订。
19期，2021 8月
改变
删除功能：可配置50/60 Hz数字滤波以消除
场致噪声。
更新的输入测量范围。
更新了TechConnectSM支持合同访问级别和
特征。
已删除搜索时按产品使用的说明
知识库。
更新的品牌。
2018年6月18日发行
改变
更新规格表
2017年3月17日发行
改变
前面板图像（图4）已更新，以显示新标签。
在规范部分，“现场公共隔离”更改为“现场公共隔离”
共同绝缘”。
2016年6月16日发行
改变
重新命名并重新格式化，校正相对湿度
规范中的范围和工作温度说明
在本节中，还有任何印刷错误
附录A变更历史
42罗克韦尔自动化出版物ICSTT-RM271Q-EN-P-2021 8月
2013年6月15日发行
改变
删除状态0和6
14期，2010年6月
改变
表7变化
13期，2008年12月
改变
通道LED
2007年11月12日12期
改变
状态描述
2006年12月11日11期
改变
重量和尺寸
2005年6月10期
改变
改型
2005年5月9期
改变
改型
2005年1月8期
改变
附录A变更历史
罗克韦尔自动化出版物ICSTT-RM271Q-EN-P-2021 8月43
Allen Bradley、expanding human Probability、Logix、Rockwell Automation和RockwellSoftware是罗克韦尔自动化股份有限公司的商标。
以太网/IP是ODVA，股份有限公司的商标。
不属于罗克韦尔自动化的商标是其各自公司的财产。
Rockwell Otomayson Ticaret A.Ş。Kar PlazaİşMerkezi E Blok Kat:634752，304açerenkÖy，௡stanbul，电话：+90（216）5698400 EEE yÖnetmeliğine维吾尔族
罗克韦尔自动化出版物ICSTT-RM271Q-EN-P-2021 8月
取代PD-T8403 2018年6月18日18期版权所有©2021罗克韦尔自动化技术有限公司。保留所有权利。
罗克韦尔自动化支持
使用这些资源访问支持信息。
技术支持中心查找有关操作视频、常见问题解答、聊天、用户论坛和产品通知的帮助
更新。
rok.auto/support
知识库访问知识库文章。rok.auto/knowledgebase
本地技术支持电话号码查找您所在国家/地区的电话号码。rok.auto/phone支持
文献库查找安装说明、手册、小册子和技术数据出版物。韩国汽车/文学
产品兼容性和下载中心
（PCDC）
获取确定产品交互方式的帮助，检查特性和功能，以及
查找相关的固件。
rok.auto/pcdc
文件反馈
您的评论有助于我们更好地满足您的文档需求。如果您对如何改进我们的内容有任何建议，请填写以下表格：
rok.auto/docfeedback。
废弃电气和电子设备（WEEE）
在使用寿命结束时，该设备应与任何未分类的城市废物分开收集。
罗克韦尔自动化公司在其网站rok.auto/pe上维护当前的产品环境信息

SCYC51020 58052582H

SCYC51020 58052582H

Backplane (IMB) Supply Voltage 20 Vdc to 32 Vdc Power 20 W Field Supply N/A Maximum Power Dissipation 29 W Module Location T8100, T8300 I/O Module Slot Isolation Field Common 50 V Reinforced (continuous)1 250 V Basic (fault)2 [Type tested at 2436 Vdc for 60 s]. Channel to Channel None Fusing None Number of Inputs 40 Input Impedance 5 kΩ Measurement Range -6 to +36 Vdc Thresholds Configurable Maximum Withstanding ±50 Vdc Safety Accuracy 0.5 Vdc Intrinsic Safety None - External barrier required Sequence of Events Event Resolution (LSB) 1 ms Time stamp Accuracy ±10 ms Operating Temperature 0 °C to +60 °C (+32 °F to +140 °F) Storage Temperature -25 °C to +70 °C (-13 °F to +158 °F) Relative Humidity – Operating and Storage 10% – 95%, noncondensing Environmental Specifications Refer to Trusted 8000 Series International Safety and Environmental Approvals, publication ICSTT-TD003 Dimensions Height 266 mm (10.5 in) Width 31 mm (1.2 in) Depth 303 mm (12.0 in) Weight 1.18 kg (2.6 lb) 1 50-Vrms Secondary circuit derived from Mains, OVC II up to 300V. 2 250-Vrms Mains circuit, OVC II up to 300V. Exposure to voltages at these levels shall be temporally constrained consistent with the system MTTR. Chapter 7 Specifications 40 Rockwell Automation Publication ICSTT-RM271Q-EN-P - August 2021 Rockwell Automation Publication ICSTT-RM271Q-EN-P - August 2021 41 Appendix A History of changes This appendix contains the new or updated information for each revision of this publication. These lists include substantive updates only and are not intended to reflect all changes. Translated versions are not always available for each revision. Issue 19, August 2021 Change Removed feature: Configurable 50/60 Hz digital filtering to eliminate field induced noise. Updated Input Measurement Range. Updated link for TechConnectSM Support Contract Access Level and Features. Removed instruction for using By Product when searching Knowledgebase. Updated branding. Issue 18, June 2018 Change Updated Specification Table Issue 17, March 2017 Change Front Panel image (Figure 4) updated to show new label. In Specifications section, "Field Common Isolation" changed to "Field Common Insulation". Issue 16, June 2016 Change Rebranded and reformatted with correction to Relative Humidity Range and Operating Temperature statements in the Specification Section, also any typographical errors Appendix A History of changes 42 Rockwell Automation Publication ICSTT-RM271Q-EN-P - August 2021 Issue 15, June 2013 Change States 0 and 6 removed Issue 14, June 2010 Change Table 7 change Issue 13, December 2008 Change Channel LEDs Issue 12, November 2007 Change STATE descriptions Issue 11, December 2006 Change Weights & Dims Issue 10, June 2005 Change Reformat Issue 9, May 2005 Change Reformat Issue 8, January 2005 Change Appendix A History of changes Rockwell Automation Publication ICSTT-RM271Q-EN-P - August 2021 43 Allen-Bradley,expanding human possibility, Logix, Rockwell Automation, and Rockwell Software are trademarks of Rockwell Automation, Inc. EtherNet/IP is a trademark of ODVA, Inc. Trademarks not belonging to Rockwell Automation are property of their respective companies. Rockwell Otomayson Ticaret A.Ş. Kar Plaza İş Merkezi E Blok Kat:6 34752, İçerenkÖy, İstanbul, Tel: +90 (216) 5698400 EEE YÖnetmeliğine Uygundur Rockwell Automation Publication ICSTT-RM271Q-EN-P - August 2021 Supersedes PD-T8403 Issue 18 June 2018 Copyright ©2021 Rockwell Automation Technologies, Inc. All Rights Reserved. Rockwell Automation support Use these resources to access support information. Technical Support Center Find help with how-to videos, FAQs, chat, user forums, and product notification updates. rok.auto/support Knowledgebase Access Knowledgebase articles. rok.auto/knowledgebase Local Technical Support Phone Numbers Locate the telephone number for your country. rok.auto/phonesupport Literature Library Find installation instructions, manuals, brochures, and technical data publications. rok.auto/literature Product Compatibility and Download Center (PCDC) Get help determining how products interact, check features and capabilities, and find associated firmware. rok.auto/pcdc Documentation feedback Your comments help us serve your documentation needs better. If you have any suggestions on how to improve our content, complete the form at rok.auto/docfeedback. Waste Electrical and Electronic Equipment (WEEE) At the end of life, this equipment should be collected separately from any unsorted municipal waste. Rockwell Automation maintains current product environmental information on its website at rok.auto/pe
