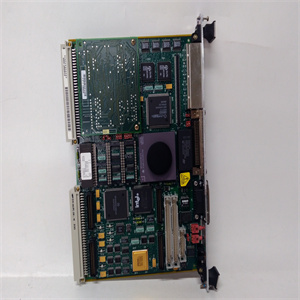

MVME177模块备件

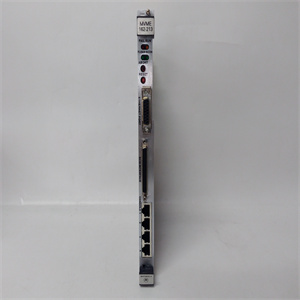

MVME177

非易失性存储器
ƒ类型：SEEPROM，车载可编程
•容量：128 KB（用户可用），8 KB基板
重要产品数据（VPD）和两（2）个256B串行存在
检测（SPD）
ƒ类型：MRAM
•容量：512 KB
VMEbus接口
符合性：ANSI/VITA 1-1994 VME64（IEEE标准1014），ANSI/
VITA 1.1-1997 VME64扩展，VITA 1.5-199x 2EST
ƒ控制器：Tundra Tsi148 PCI-X到VMEbus桥接器，支持
对于VME64和2eSST协议
ƒDTB主机：A16、A24、A32、A64；D08-D64，SCT，BLT，MBLT，
2eVME，2eSST
ƒDTB从站：A16、A24、A32、A64；D08-D64，SCT，BLT，MBLT，
2eVME、2EST、UAT
ƒ仲裁人：RR/PRI
ƒ中断处理器/生成器：IRQ 1-7/七个IRQ中的任意一个
ƒ系统控制器：是，可切换或自动检测
ƒ位置监视器：两个，LMA32
从Arrow.com下载。
MVME7100数据表
以太网接口
ƒ控制器：MPC864xD三速（TSEC）以太网控制器
ƒ接口速度：4@10/100/1000Mbps（TSEC）
ƒ连接器：两个连接到前面板的千兆以太网端口
RJ-45，两个千兆以太网端口至VMEbus P2连接器，引脚
不匹配MVME7216E RTM
ƒ指示器：链路状态/速度/活动
异步串行端口
ƒ端口1
•控制器：MPC864xD Duart（二端口N/C）
•端口数量：一个16550兼容端口
•配置：RS-232 DTE（RxD、TxD、RTS、CTS）
•异步波特率，bps大值：38.4 K RS-232，115 Kbps原始数据
•连接器：一个前面板迷你DB-9
•迷你DB-9至DB-9适配器电缆：串行迷你D2
ƒ端口2-5
•控制器：Exar ST16C544D夸脱
•端口数量：四个16550兼容端口
•配置：RS-232（RxD、TxD、RTS、CTS）
•异步波特率，b/s大值：38.4 K RS-232，115 Kbps原始数据
•连接器：通过VMEbus P2连接器，引脚匹配
MVME7216E RTM
ƒUSB接口（仅限商用温度）
•控制器：NECμ720101
•配置：USB 2.0
•端口数量：一个
•连接器：一个电源端口连接至前面板
双IEEE P1386.1 PCI夹层卡插槽
ƒ地址/数据：A32/D32/D64，PMC PN1，PN2，PN3，PN4
接头（仅适用于PMC1的PN4）
ƒPCI总线时钟：33 MHz、66 MHz或100 MHz PCI/PCI-X
ƒ信号：3.3 V
ƒ功率：+3.3 V、+5 V、±12 V
ƒ模块类型：两个单宽或一个双宽前面板
或P2 I/O、PMC和PrPMC支持，PMC1站点Pn4路由到
VMEbus P2连接器行A和C
PCI扩展连接器，用于接口到
XMCSPAN板
ƒ8x PCI Express接口
ƒ一个76针连接器，位于MVME7100平面上
计数器/定时器
ƒTOD时钟设备：Maxim DS1375 I2
带备用电池的C设备
ƒ电池储存寿命：25℃下10年
ƒ电池容量寿命：在25°C的100%工作循环下一年
ƒ可拆卸电池：是
ƒ实时定时器/计数器：四个32位可编程定时器
在PLD中；四个32位可编程/级联定时器
MPC864xD
ƒ看门狗定时器：在PLD中
板尺寸和重量
ƒ高度：233.4毫米（9.2英寸）
ƒ深度：160.0毫米（6.3英寸）
ƒ前面板高度：261.8毫米（10.3英寸）
ƒ宽度：19.8毫米（0.8英寸）
ƒ大部件高度：14.8毫米（0.58英寸）
ƒ重量：68公斤（1.5磅）
功率要求
板变功率（+5 V±5%）
MVME7100-0161典型：40 W
大功率：55瓦
MVME7100-0163典型：40 W
大功率：55瓦
MVME7100-0171-2GF典型值：45 W
大功率：60瓦
MVME7100-0173-2GF典型值：45 W
大功率：60瓦
估计平均无故障时间
基于Telcordia SR-3321期的预期现场MTBF估计，
地面固定，受控环境，单位为环境空气温度
在60%置信水平下，40°C时长为1066000小时。联系
Artesyn适用于替代环境或温度

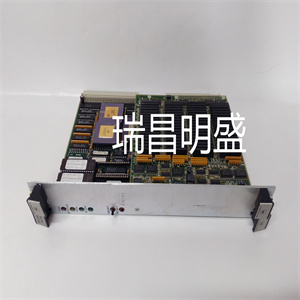

MVME177

MVME177

Non-volatile Memory ƒ Type: SEEPROM, on-board programmable • Capacity: 128 KB (available for users), 8 KB baseboard Vital Product Data (VPD), and two (2) 256B Serial Presence Detect (SPD) ƒ Type: MRAM • Capacity: 512 KB VMEbus Interface ƒ Compliance: ANSI/VITA 1-1994 VME64 (IEEE STD 1014), ANSI/ VITA 1.1-1997 VME64 Extensions, VITA 1.5-199x 2eSST ƒ Controller: Tundra Tsi148 PCI-X to VMEbus bridge with support for VME64 and 2eSST protocols ƒ DTB Master: A16, A24, A32, A64; D08-D64, SCT, BLT, MBLT, 2eVME, 2eSST ƒ DTB Slave: A16, A24, A32, A64; D08-D64, SCT, BLT, MBLT, 2eVME, 2eSST, UAT ƒ Arbiter: RR/PRI ƒ Interrupt Handler/Generator: IRQ 1-7/Any one of seven IRQs ƒ System Controller: Yes, switchable or auto detect ƒ Location Monitor: Two, LMA32 Downloaded from Arrow.com. MVME7100 Data Sheet Ethernet Interface ƒ Controller: MPC864xD Triple Speed (TSEC) Ethernet Controllers ƒ Interface Speed: Four @ 10/100/1000Mbps (TSEC) ƒ Connector: Two Gigabit Ethernet ports routed to front panel RJ-45, two Gigabit Ethernet ports to VMEbus P2 connector, pin out matching MVME7216E RTM ƒ Indicators: Link status/speed/activity Asynchronous Serial Ports ƒ Port 1 • Controller: MPC864xD Duart (second port N/C) • Number of Ports: One 16550 compatible • Configuration: RS-232 DTE (RxD, TxD, RTS, CTS) • Async Baud Rate, bps max.: 38.4 K RS-232, 115 Kbps raw • Connector: One front panel Mini DB-9 • Mini DB-9 to DB-9 adapter cable: SERIAL-MINI-D2 ƒ Ports 2-5 • Controller: Exar ST16C544D Quart • Number of Ports: Four 16550 compatible • Configuration: RS-232 (RxD, TxD, RTS, CTS) • Async Baud Rate, b/s max: 38.4 K RS-232, 115 Kbps raw • Connector: Via VMEbus P2 connector, pinout matching MVME7216E RTM ƒ USB Interface (commercial temperature only) • Controller: NEC μ720101 • Configuration: USB 2.0 • Number of ports: One • Connector: One powered port routed to front panel Dual IEEE P1386.1 PCI Mezzanine Card Slots ƒ Address/Data: A32/D32/D64, PMC PN1, PN2, PN3, PN4 connectors (PN4 for PMC1 only) ƒ PCI Bus Clock: 33 MHz, 66 MHz or 100 MHz PCI/ PCI-X ƒ Signaling: 3.3 V ƒ Power: +3.3 V, +5 V, ±12 V ƒ Module Types: Two single-wide or one doublewide, front panel or P2 I/O, PMC and PrPMC support, PMC1 site Pn4 routed to VMEbus P2 connector rows A and C PCI Expansion Connector for interface to XMCSPAN boards ƒ 8x PCI Express interface ƒ One 76-pin connector located on MVME7100 planar Counters/Timers ƒ TOD Clock Device: Maxim DS1375 I2 C device with battery backup ƒ Cell Storage Life: 10 years at 25 °C ƒ Cell Capacity Life: One year at 100% duty cycle, 25 °C ƒ Removable Battery: Yes ƒ Real-Time Timers/Counters: Four, 32-bit programmable timers in PLD; four, 32-bit programmable/ cascadable timers in MPC864xD ƒ Watchdog Timer: In PLD Board Size and Weight ƒ Height: 233.4 mm (9.2 in.) ƒ Depth: 160.0 mm (6.3 in.) ƒ Front Panel Height: 261.8 mm (10.3 in.) ƒ Width: 19.8 mm (0.8 in.) ƒ Max. Component Height: 14.8 mm (0.58 in.) ƒ Weight: .68 kg (1.5 lbs.) Power Requirements Board Variant Power (+5 V ±5%) MVME7100-0161 Typical: 40 W Maximum: 55 W MVME7100-0163 Typical: 40 W Maximum: 55 W MVME7100-0171-2GF Typical: 45 W Maximum: 60 W MVME7100-0173-2GF Typical: 45 W Maximum: 60 W Estimated MTBF Expected field MTBF estimate based on Telcordia SR-332, issue 1, ground fixed, controlled environment, unit ambient air temperature of 40 °C is 1,066,000 hours at 60% confidence level. Contact Artesyn for alternative environments or temperatures
