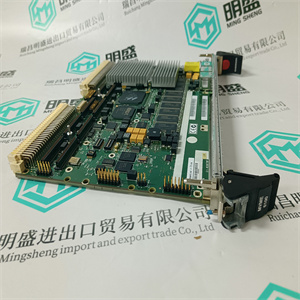

MVME5500模块备件

MVME5500

其他特征
ƒ符合RoHS标准
ƒ无跳线配置
ƒ车载温度传感器（Maxim MAX6649）
ƒ用于连接诊断工具的JTAG接头
前面板
ƒIEEE或Scanbe手柄
ƒ用于串行、千兆以太网和USB端口的连接器
（仅限商用温度）
ƒPMC现场的开口
转换模块
I/O连接器
ƒMVME7216E
•异步串行端口：四个，RJ-45，标记为COM2-5
•以太网：两个10/100/1000BaseTX，RJ-45
非易失性存储
ƒ8 KB VPD SEEPROM
板尺寸
ƒ高度：233.4毫米（9.2英寸）
ƒ深度：80.0毫米（3.1英寸）
ƒ前面板高度：261.8毫米（10.3英寸）
ƒ前面板宽度：19.8毫米（0.8英寸）
所有模块
环境的
商业-ET
强制空气冷却法
工作温度：0℃至+55℃–40℃至+71℃
储存温度–40°C至+85°C–50°C至+100°C
正弦振动1G，5-200Hz 1G，15-2000Hz*
随机振动N/A.0007g2
/赫兹
15-2000赫兹*
冲击不适用4 g/11 mS*
湿度：5%至90%相对湿度至100%相对湿度
保形涂层可选
*终ET冲击和振动能力待定。所示值为小值。
安全
所有印刷线路板（PWB）均采用
UL认可制造商的易燃性等级为94V-0
电磁兼容性（EMC）
ƒ用于符合以下规定的系统：
•美国：FCC15部分B子部分，A类（非住宅）
•加拿大：ICES-003，A类（非住宅）
ƒArtesyn板产品在代表性系统中进行测试，以：
以下标准：
•符合欧洲EMC指令89/336/EEC的CE标志，带有：
修正案；排放：EN55022 B类；免疫：
EN55024
从Arrow.com下载。
MVME7100数据表
www.artesyn.com
全球办事处
美国+1 888 412 7832中国+86 400 888 183
香港+852 2176 3540韩国+82 2 6004 3268
Artesyn Embedded Technologies、Artesyn和Artesynembedded technology是商标和商标
Artesyn Embedded Technologies，股份有限公司的服务标志。NXP和QorIQ是NXP B.V.的商标。所有其他
所指的名称和徽标是其各自所有者的商号、商标或注册商标。
规格如有变更，恕不另行通知。©2018 Artesyn Embedded Technologies，股份有限公司.版权所有
保留。有关完整的法律条款和条件，请访问www.artesyn.com/legal。
MVME7100-DS 10十二月2018
解决方案服务
Artesyn Embedded Technologies提供了一系列优化的解决方案服务，以满足您在整个产品生命周期中的需求。设计服务帮助
加快上市时间。部署服务包括全球全天候技术支持。更新服务可延长产品寿命和技术更新
ƒ宽度：19.8毫米（0.8英寸）
ƒ大部件高度：14.8毫米（0.58英寸）
ƒ重量：68公斤（1.5磅）
功率要求
板变功率（+5 V±5%）
MVME7100-0161典型：40 W
大功率：55瓦
MVME7100-0163典型：40 W
大功率：55瓦
MVME7100-0171-2GF典型值：45 W
大功率：60瓦
MVME7100-0173-2GF典型值：45 W
大功率：60瓦
估计平均无故障时间
基于Telcordia SR-3321期的预期现场MTBF估计，
地面固定，受控环境，单位为环境空气温度
在60%置信水平下，40°C时长为1066000小时。联系
Artesyn适用于替代环境或温度

MVME5500

MVME5500

Other Features
ƒ RoHS compliant
ƒ Jumper-less configuration
ƒ On-board temperature sensor (Maxim MAX6649)
ƒ JTAG header for connection of diagnostic tools
Front Panel
ƒ IEEE or Scanbe handles
ƒ Connectors for serial, Gigabit Ethernet and USB ports
(commercial temperature only)
ƒ Openings for PMC sites
Transition Modules
I/O Connectors
ƒ MVME7216E
•     Asynchronous Serial Ports: Four, RJ-45, labeled as COM2-5
•     Ethernet: Two 10/100/1000BaseTX, RJ-45
Non-Volatile Storage
ƒ 8 KB VPD SEEPROM
Board Size
ƒ Height: 233.4 mm (9.2 in.)
ƒ Depth: 80.0 mm (3.1 in.)
ƒ Front Panel Height: 261.8 mm (10.3 in.)
ƒ Front Panel Width: 19.8 mm (0.8 in.)
All Modules
Environmental
Commercial -ET
Cooling Method Forced Air Forced Air
Operating Temperature 0 °C to +55 °C –40 °C to +71 °C
Storage Temperature –40 °C to +85 °C –50 °C to +100 °C
Vibration Sine 1G, 5 - 200 Hz 1G, 15 - 2000 Hz*
Vibration Random N/A .0007g2
/Hz
15 - 2000 Hz*
Shock N/A 4 g/11 mS*
Humidity 5% to 90% RH to 100% RH
Conformal Coating Optional Optional
*Final ET shock and vibration capabilities TBD. Values shown are minimums.
Safety
All printed wiring boards (PWBs) are manufactured with a
flammability rating of 94V-0 by UL recognized manufacturers
Electromagnetic Compatibility (EMC)
ƒ Intended for use in systems meeting the following regulations:
•     U.S.: FCC Part 15, Subpart B, Class A (non-residential)
•     Canada: ICES-003, Class A (non-residential)
ƒ Artesyn board products are tested in a representative system to
the following standards:
•     CE Mark per European EMC Directive 89/336/EEC with
Amendments; Emissions: EN55022 Class B; Immunity:
EN55024
Downloaded from Arrow.com.
MVME7100 Data Sheet
www.artesyn.com
WORLDWIDE OFFICES
United States +1 888 412 7832 China +86 400 8888 183
Hong Kong +852 2176 3540 Korea +82 2 6004 3268
Artesyn Embedded Technologies, Artesyn and the Artesyn Embedded Technologies logo are trademarks and
service marks of Artesyn Embedded Technologies, Inc. NXP and QorIQ are trademarks of NXP B.V. All other
names and logos referred to are trade names, trademarks, or registered trademarks of their respective owners.
Specifications are subject to change without notice. © 2018 Artesyn Embedded Technologies, Inc. All rights
reserved. For full legal terms and conditions, please visit www.artesyn.com/legal.
MVME7100-DS 10Dec2018
Solution Services
Artesyn Embedded Technologies provides a portfolio of solution services optimized to meet your needs throughout the product lifecycle. Design services help
speed time-to-market. Deployment services include global 24x7 technical support. Renewal services enable product longevity and technology re
ƒ Width: 19.8 mm (0.8 in.)
ƒ Max. Component Height: 14.8 mm (0.58 in.)
ƒ Weight: .68 kg (1.5 lbs.)
Power Requirements
Board Variant Power (+5 V ±5%)
MVME7100-0161 Typical: 40 W
Maximum: 55 W
MVME7100-0163 Typical: 40 W
Maximum: 55 W
MVME7100-0171-2GF Typical: 45 W
Maximum: 60 W
MVME7100-0173-2GF Typical: 45 W
Maximum: 60 W
Estimated MTBF
Expected field MTBF estimate based on Telcordia SR-332, issue 1,
ground fixed, controlled environment, unit ambient air temperature
of 40 °C is 1,066,000 hours at 60% confidence level. Contact
Artesyn for alternative environments or temperatures
