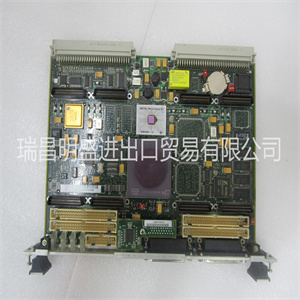

MVME162PA-242E模块备件

MVME162PA-242

以太网接口
•控制器：MPC864xD三速（TSEC）以太网控制器
•接口速度：4@10/100/1000Mbps（TSEC）
•连接器：两个连接至前面板的千兆以太网端口
RJ-45，两个千兆以太网端口至VMEbus P2连接器，引脚
不匹配MVME7216E RTM
•指示器：链路状态/速度/活动
异步串行端口
•端口1
− 控制器：MPC864xD Duart（二端口N/C）
− 端口数：一个16550兼容端口
− 配置：RS-232 DTE（RxD、TxD、RTS、CTS）
− 异步波特率，bps大值：38.4 K RS-232，115 Kbps原始数据
− 连接器：一个前面板迷你DB-9
− 迷你DB-9至DB-9适配器电缆：串行迷你D2
•端口2-5
− 控制器：Exar ST16C544D夸脱
− 端口数：四个16550兼容端口
− 配置：RS-232（RxD、TxD、RTS、CTS）
− 异步波特率，b/s大值：38.4 K RS-232，115 Kbps原始数据
− 连接器：通过VMEbus P2连接器，引脚匹配
MVME7216E RTM
•USB接口（仅限商用温度）
− 控制器：NECμ720101
− 配置：USB 2.0
− 端口数：一个
− 连接器：一个电源端口连接至前面板
双IEEE P1386.1 PCI夹层卡插槽
•地址/数据：A32/D32/D64，PMC PN1、PN2、PN3、PN4
接头（仅适用于PMC1的PN4）
•PCI总线时钟：33 MHz、66 MHz或100 MHz PCI/PCI-X
•信号：3.3 V
•功率：+3.3 V、+5 V、±12 V
•模块类型：两个单宽或一个双宽前面板
或P2 I/O、PMC和PrPMC支持，PMC1站点Pn4路由到
VMEbus P2连接器行A和C
用于XMCSPAN接口的PCI扩展连接器
董事会
•8x PCI Express接口
•一个76针连接器，位于MVME7100平面上
计数器/定时器
•TOD时钟设备：带电池的Maxim DS1375 I2C设备
备份
•电池储存寿命：25℃下10年
•电池容量寿命：在25°C的100%工作循环下一年
•可拆卸电池：是
•实时定时器/计数器：四个32位可编程定时器
在PLD中；四个32位可编程/级联定时器
MPC864xD
•看门狗定时器：在PLD中
板尺寸和重量
•高度：233.4毫米（9.2英寸）
•深度：160.0毫米（6.3英寸）
•前面板高度：261.8毫米（10.3英寸）
•宽度：19.8毫米（0.8英寸）
•大部件高度：14.8毫米（0.58英寸）
•重量：68公斤（1.5磅）
功率要求
板变功率（+5 V±5%）
MVME7100-0161典型：40 W
大功率：55瓦
MVME7100-0163典型：40 W
大功率：55瓦
MVME7100-0171-2GF典型值：45 W
大功率：60瓦
MVME7100-0173-2GF典型值：45 W
大功率：60瓦
估计平均无故障时间
基于Telcordia SR-3321期的预期现场MTBF估计，
地面固定，受控环境，单位为环境空气温度
在60%置信水平下，40°C时长为1066000小时。联系
用于替代环境或tempe的智能EC

MVME162PA-242

MVME162PA-242

ETHERNET INTERFACE • Controller: MPC864xD Triple Speed (TSEC) Ethernet Controllers • Interface Speed: Four @ 10/100/1000Mbps (TSEC) • Connector: Two Gigabit Ethernet ports routed to front panel RJ-45, two Gigabit Ethernet ports to VMEbus P2 connector, pin out matching MVME7216E RTM • Indicators: Link status/speed/activity ASYNCHRONOUS SERIAL PORTS • Port 1 − Controller: MPC864xD Duart (second port N/C) − Number of Ports: One 16550 compatible − Configuration: RS-232 DTE (RxD, TxD, RTS, CTS) − Async Baud Rate, bps max.: 38.4 K RS-232, 115 Kbps raw − Connector: One front panel Mini DB-9 − Mini DB-9 to DB-9 adapter cable: SERIAL-MINI-D2 • Ports 2-5 − Controller: Exar ST16C544D Quart − Number of Ports: Four 16550 compatible − Configuration: RS-232 (RxD, TxD, RTS, CTS) − Async Baud Rate, b/s max: 38.4 K RS-232, 115 Kbps raw − Connector: Via VMEbus P2 connector, pinout matching MVME7216E RTM • USB Interface (commercial temperature only) − Controller: NEC μ720101 − Configuration: USB 2.0 − Number of ports: One − Connector: One powered port routed to front panel DUAL IEEE P1386.1 PCI MEZZANINE CARD SLOTS • Address/Data: A32/D32/D64, PMC PN1, PN2, PN3, PN4 connectors (PN4 for PMC1 only) • PCI Bus Clock: 33 MHz, 66 MHz or 100 MHz PCI/ PCI-X • Signaling: 3.3 V • Power: +3.3 V, +5 V, ±12 V • Module Types: Two single-wide or one doublewide, front panel or P2 I/O, PMC and PrPMC support, PMC1 site Pn4 routed to VMEbus P2 connector rows A and C PCI EXPANSION CONNECTOR FOR INTERFACE TO XMCSPAN BOARDS • 8x PCI Express interface • One 76-pin connector located on MVME7100 planar COUNTERS/TIMERS • TOD Clock Device: Maxim DS1375 I2C device with battery backup • Cell Storage Life: 10 years at 25 °C • Cell Capacity Life: One year at 100% duty cycle, 25 °C • Removable Battery: Yes • Real-Time Timers/Counters: Four, 32-bit programmable timers in PLD; four, 32-bit programmable/ cascadable timers in MPC864xD • Watchdog Timer: In PLD BOARD SIZE AND WEIGHT • Height: 233.4 mm (9.2 in.) • Depth: 160.0 mm (6.3 in.) • Front Panel Height: 261.8 mm (10.3 in.) • Width: 19.8 mm (0.8 in.) • Max. Component Height: 14.8 mm (0.58 in.) • Weight: .68 kg (1.5 lbs.) POWER REQUIREMENTS Board Variant Power (+5 V ±5%) MVME7100-0161 Typical: 40 W Maximum: 55 W MVME7100-0163 Typical: 40 W Maximum: 55 W MVME7100-0171-2GF Typical: 45 W Maximum: 60 W MVME7100-0173-2GF Typical: 45 W Maximum: 60 W ESTIMATED MTBF Expected field MTBF estimate based on Telcordia SR-332, issue 1, ground fixed, controlled environment, unit ambient air temperature of 40 °C is 1,066,000 hours at 60% confidence level. Contact SMART EC for alternative environments or tempe
