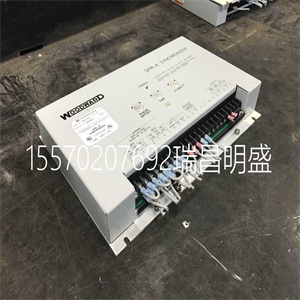

Woodward 9905-020模块备件

Woodward 9905-020

DI840 16通道，公共回路，24 V直流，电流接收器，扩展诊断，时间标记，电流限制传感器电源。
DP840 8通道，公共回路，0.5-20 kHz，12/24 V直流或NAMUR，扩展诊断，导线故障检测。
DO840 16通道，公共回路，24 V直流，大0.5 A，晶体管，电流源，抗短路，扩展诊断。
AI843 TC输入，8通道+参考接头。TC类型：B、C、E、J、K、L、N、R、S、T、U、-30…75mV、16位、扩展诊断。
AI845 8通道，12位，0（4）-20 mA 0（1）-5 V，扩展诊断，HART直通，限流变送器电源，单端。
AO845 8通道，12位，公共回路，4-20 mA，扩展诊断，HART直通，750欧姆。
高完整性模块
AI880A 4..20 mA，8通道，12位，SIL3，限流变送器电源，也为0-20 mA，单端，扩展诊断，HART通信。
DI880 24 V直流，16通道，24 V直流输入，SIL3，时间标记，限流传感器电源，公共回路，电流吸收，扩展诊断。
DO880 24 V直流，16通道，0.5 A输出，SIL3，导线故障检测，24 V，晶体管，电流源短路保护，公共回路，扩展
诊断。
高完整性800xA系统需要SS823。每个电源单元一个，也是冗余配置。
S800输入/输出模块
系统800xA产品目录|S800 I/O 49
S800L输入/输出模块
S800L模块
DI801 16通道，1组，24 V直流，电流汇。
DI802 8信道，110V直流，150V交流。
DI803 8通道，220 V直流，230 V交流。
DO801 16通道，公共回路，24 V，大0.5 A直流，晶体管，电流源，防短路。
DO802 8信道，5-250 V，大2 A交流/直流，继电器（N.O.）。
AI801 8信道，单端，0（4）-20 mA，12位。
AO801 8通道，公共回路，0（4）-20 mA，12位，负载：小于750欧姆。
测量
84 (3.3) 127.5 (5.0) 162 (6.4)
120 (4.7) 132 (5.2)
110 (4.3)
58 (2.3) 127.5 (5.0) 162 (6.4) 136 (5.4)
86 (3.4) 58.5 (2.3)
58 (2.3) 132 (5.2) 162 (6.4)
123 (4.8) 127.5 (5.0) 162 (6.4)
123 (4.8) 132 (5.2) 162 (6.4)
58 (2,3) 132 (5.2) 194 (7,6)
尺寸单位为mm（英寸）
CI810 CI820、TB815紧凑型I/O冗余I/O
扩展I/O CI801、S800L I/O冗余通信模块本安I/O
AC 800M和S800 I/O的环境数据
气候操作条件0至+55℃（储存温度-40至+70℃），相对湿度=5至95%，无冷凝，IEC/EN 61131-2
根据EN 60529和IEC 529，防护等级为IP20
符合ISA-71.04的腐蚀防护G2（符合ISA-7104的G3，可根据要求提供）
电磁兼容性和CE标志符合EN 61000-6-2和EN 6100-6-4的EMC指令2004/108/EC
根据EN 61000-6-4 EMC-通用发射标准第2部分-工业环境进行电磁发射测试
根据EN 61000-6-2 EMC-通用抗扰度标准第2部分-工业环境进行电磁抗扰度测试
电气安全UL508，IEC/EN 61131-2
危险分类位置UL/CSA 60079-15（1级，2区）
危险分类位置ATEX S890系列I/O模块：3（1）G类，EEx nA[ia]

Woodward 9905-020

Woodward 9905-020

DI840 16 channels, common return, 24 V d.c., current sink, extended diagnostics, time-tagging, current limited sensor supply. DP840 8 channels, common return, 0.5-20 kHz, 12/24 V d.c or NAMUR, extended diagnostics, wire-fault detection. DO840 16 channels, common return, 24 V d.c., max. 0,5 A, transistor, current source, short-circuit-proof, extended diagnostics. AI843 TC input, 8 channels + ref. junction. TC types: B, C, E, J, K, L, N, R, S, T, U, -30…75 mV, 16 bits, extended diagnostics. AI845 8 channels, 12 bits, 0(4)-20 mA 0(1)-5 V, extended diagnostics, HART pass-through, current limited transmitter supply, single ended. AO845 8 channels, 12 bits, common return, 4-20 mA, extended diagnostics, HART pass-through, 750 ohms. High Integrity modules AI880A 4..20 mA, 8 channels, 12 bits, SIL3, current limited transmitter supply, also 0-20 mA, single ended, extended diagnostics, HART communication. DI880 24 V d.c., 16 channels, 24 V d.c. inputs, SIL3, time-tagging, current limited sensor supply, common return, current sink, extended diagnostics. DO880 24 V d.c., 16 channels, 0,5 A outputs, SIL3, wire-fault detection, 24 V, transistor, current source short-circuit-proof, common return, extended diagnostics. SS823 Required in a High Integrity 800xA system. One per power supply unit, also at redundant configurations. S800 I/O Modules System 800xA Product Catalog | S800 I/O 49 S800L I/O Modules S800L modules DI801 16 channels, 1 group, 24 V d.c., current sink. DI802 8 channels, 110 V d.c., 150 V a.c. DI803 8 channels, 220 V d.c., 230 V a.c. DO801 16 channels, common return, 24 V, max 0.5 A d.c., transistor, current source, short-circuit-proof. DO802 8 channels, 5-250 V, max 2 A a.c./d.c., relay (N.O.). AI801 8 channels, single-ended, 0(4)-20 mA, 12 bits. AO801 8 channels, common return, 0(4)-20 mA, 12 bits, load: less than 750 ohms. Measurements 84 (3.3) 127.5 (5.0) 162 (6.4) 120 (4.7) 132 (5.2) 110 (4.3) 58 (2.3) 127.5 (5.0) 162 (6.4) 136 (5.4) 86 (3.4) 58.5 (2.3) 58 (2.3) 132 (5.2) 162 (6.4) 123 (4.8) 127.5 (5.0) 162 (6.4) 123 (4.8) 132 (5.2) 162 (6.4) 58 (2,3) 132 (5.2) 194 (7,6) Dimensions in mm (in.) CI810 CI820, TB815 Compact I/O Redundant I/O Extended I/O CI801, S800L I/O Redundant Comm. Modules Intrinsic safety I/O Environmental Data for AC 800M and S800 I/O Climatic Operating Conditions 0 to +55 C (Storage -40 to +70C), RH=5 to 95 % no condensation, IEC/EN 61131-2 Protection class IP20 according to EN 60529, IEC 529 Corrosive protection G2 compliant according to ISA-71.04 (G3 compliant according to ISA-71.04 available on request) Electromagnetic Compatibility and CE-mark Meets EMC directive 2004/108/EC according to EN 61000-6-2 and EN 61000-6-4 Electromagnetic Emission Tested according to EN 61000-6-4 EMC – Generic Emission Standard, Part 2 – Industrial Environment Electromagnetic Immunity Tested according to EN 61000-6-2 EMC – Generic Immunity Standard, Part 2 – Industrial Environment Electrical Safety UL508, IEC/EN 61131-2 Hazardous Classified Locations UL/CSA 60079-15 (Class 1 Zone 2) Hazardous Classified Locations ATEX S890 series of I/O modules: Category 3 (1) G, EEx nA [ia]
