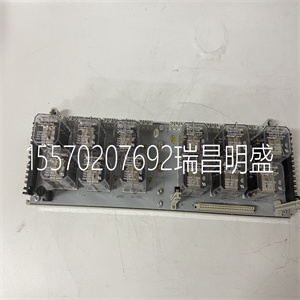

VE3051C2模块备件

VE4001S2T1B2

隔离输入卡C2隔离输入端子块NA
DI，8通道，24V直流，干触点B1输入/输出端子板
熔断接线板
16引脚质量接线板
DI，8通道，24V直流，隔离B2输入/输出端子板
熔断接线板
16引脚质量接线板
DI，32通道，24V直流，干触点B3，32通道接线盒，40针质量接线盒
DI Plus，32通道，24V直流，
干接触
E3 32信道DI
系列2 Plus的接线盒
冗余32通道DI
系列2 Plus的接线盒
40引脚DI质量
系列2 Plus的接线盒
冗余40引脚DI质量
系列2 Plus的接线盒
PCI，4通道C6 32通道接线板NA
SOE，16通道，24V直流C5 32通道接线板，40引脚质量接线板
DO，8通道，24V直流，高压侧B6输入/输出端子板
熔断接线板
10引脚质量接线板
16引脚质量接线板
DeltaV M系列传统I/O，2022年8月
www.emerson。com/deltav 29
I/O卡I/O
卡片键控
传统I/O
接线端子
大量接线板
DO，8通道，24V直流，隔离B5输入/输出端子板
熔断接线板
16引脚质量接线板
DO Plus，32通道，24V直流高压侧B4 32通道DO端子
系列2 Plus的块
冗余32通道
DO端子排
系列2 Plus
40针DO
大规模终止
系列2 Plus的块
冗余40引脚DO
大规模终止
系列2 Plus的块
DI，8通道，120V交流，干触点E1输入/输出端子板
熔断接线板
NA
DI，8通道，120V交流，隔离E4输入/输出端子板
熔断接线板
NA
DO，8通道，120V AC/230V AC，高端F1输入/输出端子板
熔断接线板
NA
DO，8通道，120V AC/230V AC，隔离F4输入/输出端子板
熔断接线板
NA
系统兼容性
M系列传统I/O硬件需要：
MQ、MX或PK控制器。
„M系列水平或垂直加载器。
S系列和M系列控制器可以安装在同一个控制器上
v11.3.1及更高版本中的DeltaV区域控制网络。
控制模块可以分配给任何控制器，并且
完全支持控制器间引用。
以下传统I/O Plus卡需要v13.3.1
或更高软件：
„AI Plus，4-20 mA HART，16通道。
„AO Plus，4-20 mA HART，16通道。
„DI Plus，32通道，24V直流干触点。
„DO Plus，32通道，24V直流高压侧。
终端故障检测是一项仅起作用的功能
在以下卡中：
„DI Plus，32通道，24V直流干触点。
„DO Plus，32通道，24V直流高压侧。
与冗余40引脚质量DI或DO一起使用时
与M系列质量组合的接线盒
连接解决方案或P+F HiD或HiC IS屏障
以及用于DeltaV DCS的终端板。
所有其他经批准的第三方批量终端产品可能：
可与非Plus S系列和M系列I/O接口一起使用。
M系列传统I/O水平载波在物理上不是
与S系列水平控制器托架兼容。
使用M系列控制器安装M系列I/O接口
以及与S系列控制器的S系列I/O接口。
DeltaV M系列传统I/O

VE4001S2T1B2

VE4001S2T1B2

Isolated Input Card C2 Isolated Input terminal block NA
DI, 8-Channel, 24V DC, Dry Contact B1 I/O terminal block
Fused terminal block
16-pin Mass termination block
DI, 8-Channel, 24V DC, Isolated B2 I/O terminal block
Fused terminal block
16-pin Mass termination block
DI, 32-Channel, 24V DC, Dry Contact B3 32-Channel terminal block 40-pin Mass termination block
DI Plus, 32-Channel, 24V DC,
Dry Contact
E3 32-Channel DI
terminal block for Series 2 Plus
Redundant 32-Channel DI
terminal block for Series 2 Plus
40-pin DI Mass
termination block for Series 2 Plus
Redundant 40-pin DI Mass
termination block for Series 2 Plus
PCI, 4-Channel C6 32-Channel terminal block NA
SOE, 16-Channel, 24V DC C5 32-Channel terminal block 40-pin Mass termination block
DO, 8-Channel, 24V DC, High-Side B6 I/O terminal block
Fused terminal block
10-pin Mass termination block
16-pin Mass termination block
DeltaV M-series Traditional I/O August 2022
www.emerson.com/deltav 29
I/O Card I/O
Card Keying
Traditional I/O
Terminal Blocks
Mass Termination Blocks
DO, 8-Channel, 24V DC, Isolated B5 I/O terminal block
Fused terminal block
16-pin Mass termination block
DO Plus, 32-Channel, 24V DC High-Side B4 32-Channel DO terminal
block for Series 2 Plus
Redundant 32-Channel
DO terminal block for
Series 2 Plus
40-pin DO
Mass termination
block for Series 2 Plus
Redundant 40-pin DO
Mass termination
block for Series 2 Plus
DI, 8-Channel, 120V AC, Dry Contact E1 I/O terminal block
Fused terminal block
NA
DI, 8-Channel, 120V AC, Isolated E4 I/O terminal block
Fused terminal block
NA
DO, 8-Channel, 120V AC/ 230V AC, High-Side F1 I/O terminal block
Fused terminal block
NA
DO, 8-Channel, 120V AC/ 230V AC, Isolated F4 I/O terminal block
Fused terminal block
NA
System Compatibility
M-series traditional I/O hardware requires:
„ MQ, MX or PK controllers.
„ M-series horizontal or VerticalPlus carriers.
S-series and M-series controllers can be installed on the same
DeltaV Area Control Network in v11.3.1 and beyond.
Control modules can be assigned to any controller and
inter-controller references are fully supported.
The following traditional I/O Plus cards require v13.3.1
or higher Software:
„ AI Plus, 4-20 mA HART, 16 Channels.
„ AO Plus, 4-20 mA HART, 16 Channels.
„ DI Plus, 32-channel, 24V DC Dry contact.
„ DO Plus, 32-channel, 24V DC High-Side.
Termination Fault Detection is a feature that only works
within the following cards:
„ DI Plus, 32-channel, 24V DC Dry contact.
„ DO Plus, 32-channel, 24V DC High-Side.
when used with the redundant 40-pin Mass DI or DO
Terminal Block combined with the M-series Mass
Connection Solutions or P+F HiD or HiC IS barriers
and termination boards for DeltaV DCS.
All other approved third party mass termination products may
be used with both non Plus S-series and M-series I/O interfaces.
M-series traditional I/O horizontal carriers are not physically
compatible with S-series horizontal controller carriers.
Install M-series I/O interfaces with M-series controllers
and S-series I/O interfaces with S-series controllers.
DeltaV M-series Traditional I/O
