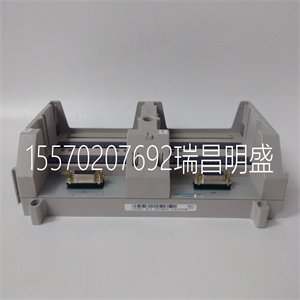

VE3055M1模块备件

VE3055M1

选举表
pac载体控制系统
分布式控制系统
制造商DCS类型I/O
卡类型信号类型插槽Stahl
电缆类型
艾默生DeltaV VE4003S2B6 16 x AI 8 9195/C-007 9195/08A-EP1-05A5
技术数据
证书
防爆
安装
BVS 03 ATEX E213 X
II 3克前钠nC II T4
2区、22区（不导电粉尘）、2区和安全区
电源
标称电压UN
冗余电源
指示
保险丝
极性反转保护
（X31）
24伏直流电（19伏…31.2伏）
是的，与二极管解耦
2个LED绿色“PWR1”和“PWR2”
2 x TR5；t2,0a；可更换，用于主电源和冗余电源
对
现场设备的连接
联系
频道数
在I.S.隔离器的端子处（见“信号回路”）
16
连接自动化系统
联系
频道数
（X01）
用于9195/C-007（40针接线盒）的插头Sub-D 37极
多16
错误消息
电源故障PF
线路故障低频（ISpac模块）
设置开关“SP”
设置开关“LFS”
（X31）
触点（35 V/100 mA），在良好条件下闭合
触点（35 V/100 mA），在良好条件下闭合
冗余电源（单电源）的电源故障信息被抑制
线路故障信息被抑制
环境条件
环境温度
储存温度
相对湿度（无冷凝）
高温度-20℃…+70℃（见I.S.隔离器规范）
-40°C…+80°C
≤95%
机械数据
重量
安装类型
安装位置
外壳/端子保护等级
套管材料
防火等级（UL-94）
约320克
在DIN导轨、EN 50022（NS35/15、NS35/7.5）或安装板（4个M6螺钉）上
水平或垂直
IP 00/IP 20
PA 6.6
V0
9195型pac载体
工程指南23.07.2009 33
3.
信号环路
下图显示了典型应用。请参阅连接列表以获取整个连接方案。
ISpac隔离中继器的基本技术参数见本文件末尾。详细规格
可在以下网址下载：www.ispac.info。
变送器供电单元（AI）
用于2线、3线变送器和mA源
对于带HART的双线变送器
隔离中继器（AI）
适用于4线HART变送器
和（HART）mA源
温度变送器（AI）
用于电阻温度计、热电偶和RTD
（通过DIP开关进行配置，或
ISpac向导软件）
*)适用于4线（引脚：10、11、12和14）。
四线制两个传感器的连接需要额外的
外部终端。
9160/23-10-11
14
15
34
35
连接器X01引脚号
9163/23-10-11
14
15
34
35
连接器X01引脚号
9182/20-59-11
14
15
34
35
连接器X01引脚号
9195型pac载体
34工程指南/Emerson DeltaV 2012年11月21日
3.
附件和备件
名称、插图、说明、订单号
非Ex i
结束
单元
06314E00
终端模块用于集成非Ex i
现场电路并入系统集成解决方案pac载体类型9195。
通过这种方式，它可以灵活地混合Ex i和非Ex i字段
电路。
9191/20-00-50s
系统电缆定制电缆，带有大量接线板（扁平电缆连接器-FCC）。
系统电缆40x0,25 mm²（AWG 24）灰色9195/C-007
尺寸图（所有尺寸均以mm为单位）-可修改
12472E00
尺寸x
螺钉端子176 mm
笼形夹端子186 mm
请注意：为了卡入ISpac模块，需要大约50 mm的额外空间。
在开始使用内置ISpac设计外壳之前，请仔细阅读“ISpac工程指南”
带或不带pac载体的模块。“ISpac工程指南”可从以下网站下载：www.ISpac.info。
9195型pac载体
工程指南23.07.2009 35
3.
连接列表通道
终端I.S。
载波槽
X01
缆绳
9195/C-007
色码
模块（Sub-D 37）
人工智能：9160
极性
极性
人工智能：9163
人工智能：9182
1 1*)
+
1.
1+白色
-20-棕色
2 1*)
+2+绿色
-21-黄色
3 1*)
+
2.
3+灰色
-22-粉红色
4 1*)
+4+蓝色
-23-红色
5 1*)
+
3.
5+黑色
-24-紫色
6 1*)
+6+灰粉色
-25-红色和蓝色
7 1*)
+
4.
7+白色和绿色
-26-棕绿色
8 1*)
+8+白色和黄色
-27-黄棕色
9 1*)
+
5.
9+白色和灰色
-28-灰棕色
10 1*)
+10+白色和粉色
-29-粉红棕色
11 1*)
+
6.
11+白色和蓝色
-30-棕色和蓝色
12 1*)
+12+白色和红色
-31-棕红色
13 1*)
+
7.
13+白色和黑色
-32-棕色和黑色
14 1*)
+14+灰绿色
-33-黄灰色
15 1*)
+
8.
15+粉红绿色
-34-黄色和粉色
16 1*)
+16+绿色和蓝色
-35-黄色和蓝色
未使用17绿色红色
不使用36黄红色
未使用18绿色黑色
未使用37黄色黑色
未使用19灰色bl

VE3055M1

VE3055M1

election table
Control system pac-Carrier
DCS
manufacturer DCS type I/O
cards type Signal type Slots Stahl
Cable type Type
Emerson DeltaV VE4003S2B6 16 x AI 8 9195/C-007 9195/08A-EP1-05A5
Technical data
Certificates
Explosion protection
Installation
BVS 03 ATEX E213 X
II 3 G Ex nA nC II T4
In Zone 2, Zone 22 (non conductible dust), Div. 2 and in the safe area
Power supply
Nominal voltage UN
Redundant supply
Indication
Fuse
Polarity reversal protection
(X31)
24 V DC (19 V … 31,2 V)
yes, decoupled with diodes
2 LED green „PWR1“; „PWR2“
2 x TR5; T 2,0 A; exchangeable, for primary and redundant supply
yes
Connection field devices
Connection
Number of channels
at the terminals of the I.S. isolators (see “signal loops”)
16
Connection automation system
Connection
Number of channels
(X01)
plug Sub-D 37 pole for 9195/C-007 (40-pin Termination Block)
up to 16
Error messaging
Power supply failure PF
Line fault LF (of ISpac modules)
Setting switch „SP“
Setting switch „LFS“
(X31)
Contact (35 V / 100 mA), closed in good conditions
Contact (35 V / 100 mA), closed in good conditions
Power failure message suppressed for redundant supply (single supply)
Line fault message suppressed
Ambient conditions
Ambient temperature
Storage temperature
Relative humidity (no condensation)
max. - 20 °C ... + 70 °C (see specification of the I.S. isolators)
- 40 °C ... + 80 °C
≤95 %
Mechanical data
Weight
Mounting type
Mounting position
Casing / Terminal protection class
Casing material
Fire protecting class (UL-94)
approx. 320 g
on DIN rail, EN 50022 (NS35 / 15, NS35 / 7.5) or mounting plate (4 x screw M6)
horizontal or vertical
IP 00 / IP 20
PA 6.6
V0
pac-Carrier Type 9195
Engineering Guideline 23.07.2009 33
3
Signal loops
The diagrams below show typical applications. Please refer to the connection list to get the entire connection scheme.
Basic technical parameters of the ISpac isolating repeaters can be found at the end of this document. The detailed specifications
can be downloaded at: www.ispac.info.
Transmitter supply unit (AI)
for 2-, 3-wire transmitter and mA sources
for 2-wire transmitter with HART
Isolating Repeater (AI)
Suitable for 4-wire HART transmitters
and (HART) mA sources
Temperature transmitter (AI)
for resistance thermometer, thermocouple and RTD
(Configuration by means of DIP Switches or
ISpac Wizard software)
*) Suitable for 4-wire (Pins: 10, 11, 12, and 14).
The connection of two sensors in 4-wire scheme requires an additional
external terminal.
9160/23-10-11
14
15
34
35
connector X01 pin no
9163/23-10-11
14
15
34
35
connector X01 pin no
9182/20-59-11
14
15
34
35
connector X01 pin no
pac-Carrier Type 9195
34 Engineering Guideline/Emerson DeltaV 21.11.2012
3
Accessories and Spare Parts
Designation Illustration Description Order number
Non-Ex i
Termination
Module
06314E00
The termination module is used to integrate non-Ex i
field circuit into the system integration solution pac-Carrier type 9195.
In such a way it enables a flexible mixture of Ex i and non-Ex i field
circuits.
9191/20-00-50s
System cable Customized cable with Mass Termination Block (flat-cable connector - FCC).
System cable 40x0,25 mm² (AWG 24) grey 9195/C-007
Dimension drawings (all dimensions in mm) - subject to alterations
12472E00
Dimension x
Screw terminals 176 mm
Cage clamp terminals 186 mm
Please note: In order to snap in the ISpac modules an extra space of approx. 50 mm is required.
Please read the “ISpac engineering guideline“ carefully before you start to engineer the enclosures with incorporated ISpac
modules with or without pac-Carriers. The “ISpac engineering guideline“ can be downloaded from: www.ispac.info.
pac-Carrier Type 9195
Engineering Guideline 23.07.2009 35
3
Connection list channel
terminal I.S.
carrier slot
X01
Cable
9195/C-007
color code
modules (Sub-D 37)
AI: 9160
polarity
polarity
AI: 9163
AI: 9182
1 1*)
+
1
1 + White
- 20 - Brown
2 1*)
+ 2 + Green
- 21 - Yellow
3 1*)
+
2
3 + Gray
- 22 - Pink
4 1*)
+ 4 + Blue
- 23 - Red
5 1*)
+
3
5 + Black
- 24 - Purple
6 1*)
+ 6 + gray-pink
- 25 - red-blue
7 1*)
+
4
7 + white-green
- 26 - brown-green
8 1*)
+ 8 + white-yellow
- 27 - yellow-brown
9 1*)
+
5
9 + white-gray
- 28 - gray-brown
10 1*)
+ 10 + white-pink
- 29 - pink-brown
11 1*)
+
6
11 + white-blue
- 30 - brown-blue
12 1*)
+ 12 + white-red
- 31 - brown-red
13 1*)
+
7
13 + white-black
- 32 - brown-black
14 1*)
+ 14 + gray-green
- 33 - yellow-gray
15 1*)
+
8
15 + pink-green
- 34 - yellow-pink
16 1*)
+ 16 + green-blue
- 35 - yellow-blue
not used 17 green-red
not used 36 yellow-red
not used 18 green-black
not used 37 yellow-black
not used 19 gray-bl
