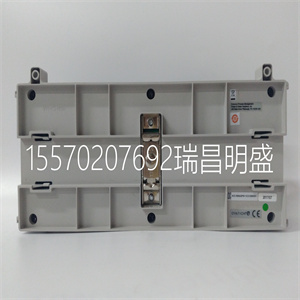

KJ7101X1-BA1模块备件

KJ7101X1-BA1

pac载体
9195/16A-EP1-06U2型
对于Emerson/DeltaV/VE4001S2T2B5或
VE4002S1T2B6
信号类型：（32 x DI或32 x DO；公共返回）
 用于16个模块的pac载波，多32个信号
 ISpac隔离器9170/20-10-11，
9170/20-14-11、9172/21-11-00、9175/20-1x-11
可以使用9176/20-1x-00
 定制系统电缆类型
9195/C-003至自动化系统
 带信息触点的冗余电源
和可更换保险丝
 水平或垂直安装
 简单安装在DIN导轨或安装板上
 许多标记可能性
 快速安全地安装隔离器
没有工具
 舒适地更换隔离器
固定顶出机构
 可在2区、22区安装
（不导电粉尘）和第2部分
将Ex i隔离器ISpac轻松集成到艾默生/德尔塔自动化系统中
通过系统专用连接板和系统电缆连接系统。
SP ON=单电源
OFF=冗余电源
LFS ON=线路故障抑制
离线故障检测
服务提供商
LFS
FCC 40引脚
X01 X31
+ - + -
1 2 3 4
5 6 7 8
权力
供给
红色
权力
供给
电力线故障
过错
VE4001S2T2B5或
VE4002S1T2B6系统电缆
9195/C-003
32 x DI或32 x DO
9195型pac载体
38工程指南/Emerson DeltaV 2012年11月21日
3.
选择表
pac载体控制系统
分布式控制系统
制造商DCS类型I/O
卡类型信号类型插槽Stahl
电缆类型
艾默生DeltaV VE4001S2T2B5
VE4002S1T2B6
32 x DI
32 x DO 16 9195/C-003 9195/16A-EP1-06U2
技术数据
证书
防爆
安装
BVS 03 ATEX E213 X
II 3克前钠nC II T4
2区、22区（不导电粉尘）、2区和安全区
电源
标称电压UN
冗余电源
指示
保险丝
极性反转保护
（X31）
24伏直流电（19伏…31.2伏）
是的，与二极管解耦
2个LED绿色“PWR1”和“PWR2”
2 x TR5；t2,0a；可更换，用于主电源和冗余电源
对
现场设备的连接
联系
频道数
在I.S.隔离器的端子处（见“信号回路”）
32
连接自动化系统
联系
频道数
（X01）
用于9195/C-003的FCC 40极插头（40针质量接线盒）
多32
错误消息
电源故障PF
线路故障低频（ISpac模块）
设置开关“SP”
设置开关“LFS”
（X31）
触点（35 V/100 mA），在良好条件下闭合
触点（35 V/100 mA），在良好条件下闭合
冗余电源（单电源）的电源故障信息被抑制
线路故障信息被抑制
环境条件
环境温度
储存温度
相对湿度（无冷凝）
高温度-20℃…+70℃（见I.S.隔离器规范）
-40°C…+80°C
≤95%
机械数据
重量
安装类型
安装位置
外壳/端子保护等级
套管材料
防火等级（UL-94）
约320克
在DIN导轨、EN 50022（NS35/15、NS35/7.5）或安装板（4个M6螺钉）上
水平或垂直
IP 00/IP 20
PA 6.6
V0
9195型pac载体
工程指南23.07.2009 39
3.
信号环路
下图显示了典型应用。请参阅连接列表以获取整个连接方案。
ISpac隔离中继器的基本技术参数见本文件末尾。详细的
规格
可在以下网址下载：www.ispac.info。
交换中继器（DI）
对于NAMUR接近开关和触点
-继电器输出
交换中继器（DI）
对于NAMUR接近开关和触点
-电子输出
数字输出（DO）
用于电磁阀和指示器
数字输出（DO）
用于电磁阀和指示器
-环路供电
9170/20-10-11 & 9170/20-11-11
连接器X01引脚号
1.
2.
18, 20, 38, 40
9170/20-14-11
连接器X01引脚号
1.
2.
18, 20, 38, 40
9175/20-1X-11
连接器X01引脚号
1.
2.
18, 20, 38, 40
9176/20-1X-00
连接器X01引脚号
1.
2.
18, 20, 38, 40
9195型pac载体
40工程指南/Emerson DeltaV 2012年11月21日
3.
继电器模块（DO）
用于数字信号和控制电路
附件和备件
名称、插图、说明、订单号
非Ex i终止
单元
06314E00
终端模块用于集成非Ex i
现场电路并入系统集成解决方案pac载体类型9195。
通过这种方式，它可以灵活地混合Ex i和非Ex i字段
电路。
9191/20-00-50s
系统电缆定制电缆，带大容量接线板（扁平电缆连接器-FCC）系统
40xAWG 28（0.09 mm²）灰色9195/C-003电缆
尺寸图（所有尺寸均以mm为单位）-可修改

KJ7101X1-BA1

KJ7101X1-BA1

pac-Carrier
Type 9195/16A-EP1-06U2
For Emerson / DeltaV / VE4001S2T2B5 or
VE4002S1T2B6
Signal types: (32 x DI or 32 x DO; common return)
 pac-Carrier for 16 modules, up to 32 signals
 ISpac isolator 9170/20-10-11, 9170/20-11-11,
9170/20-14-11, 9172/21-11-00, 9175/20-1x-11
and 9176/20-1x-00 can be used
 Customized system cable type
9195/C-003 to automation systems
 Redundant power supply with message contact
and exchangeable fuses
 Horizontal or vertical installation
 Simple installation on DIN rail or mounting plate
 Many labeling possibilities
 Fast and secure installation of the isolators
without tools
 Comfortable exchange of the isolators with
secured ejector mechanism
 Installation possible in Zone 2, Zone 22
(non conductible dust) and Div. 2
Comfortable and simple integration of the Ex i isolators ISpac into Emerson / DeltaV automation
systems via system specific connection boards and system cables.
SP ON = single supply
 OFF = redundant supply
LFS ON = line fault suppression
 OFF = line fault detection
SP
 LFS
FCC 40 pin
X01 X31
+ - + -
1 2 3 4
5 6 7 8
power
supply
red.
power
supply
power line fault
fault
VE4001S2T2B5 or
VE4002S1T2B6 system cable
9195/C-003
32 x DI or 32 x DO
pac-Carrier Type 9195
38 Engineering Guideline/Emerson DeltaV 21.11.2012
3
Selection table
Control system pac-Carrier
DCS
manufacturer DCS type I/O
cards type Signal type Slots Stahl
Cable type Type
Emerson DeltaV VE4001S2T2B5
VE4002S1T2B6
32 x DI
32 x DO 16 9195/C-003 9195/16A-EP1-06U2
Technical data
Certificates
Explosion protection
Installation
BVS 03 ATEX E213 X
II 3 G Ex nA nC II T4
In Zone 2, Zone 22 (non conductible dust), Div. 2 and in the safe area
Power supply
Nominal voltage UN
Redundant supply
Indication
Fuse
Polarity reversal protection
(X31)
24 V DC (19 V … 31,2 V)
yes, decoupled with diodes
2 LED green „PWR1“; „PWR2“
2 x TR5; T 2,0 A; exchangeable, for primary and redundant supply
yes
Connection field devices
Connection
Number of channels
at the terminals of the I.S. isolators (see “signal loops”)
32
Connection automation system
Connection
Number of channels
(X01)
plug FCC 40 pole for 9195/C-003 (40-pin Mass Termination Block)
up to 32
Error messaging
Power supply failure PF
Line fault LF (of ISpac modules)
Setting switch „SP“
Setting switch „LFS“
(X31)
Contact (35 V / 100 mA), closed in good conditions
Contact (35 V / 100 mA), closed in good conditions
Power failure message suppressed for redundant supply (single supply)
Line fault message suppressed
Ambient conditions
Ambient temperature
Storage temperature
Relative humidity (no condensation)
max. - 20 °C ... + 70 °C (see specification of the I.S. isolators)
- 40 °C ... + 80 °C
≤95 %
Mechanical data
Weight
Mounting type
Mounting position
Casing / Terminal protection class
Casing material
Fire protecting class (UL-94)
approx. 320 g
on DIN rail, EN 50022 (NS35 / 15, NS35 / 7.5) or mounting plate (4 x screw M6)
horizontal or vertical
IP 00 / IP 20
PA 6.6
V0
pac-Carrier Type 9195
Engineering Guideline 23.07.2009 39
3
Signal loops
The diagrams below show typical applications. Please refer to the connection list to get the entire connection scheme.
Basic technical parameters of the ISpac isolating repeaters can be found at the end of this document. The detailed
specifications
can be downloaded at: www.ispac.info.
Switching repeater (DI)
for NAMUR proximity switches and contacts
- relay output
Switching repeater (DI)
for NAMUR proximity switches and contacts
- electronic output
Digital output (DO)
for solenoid valves and indicators
Digital output (DO)
for solenoid valves and indicators
- loop powered
9170/20-10-11 & 9170/20-11-11
connector X01 pin no
1
2
18, 20, 38, 40
9170/20-14-11
connector X01 pin no
1
2
18, 20, 38, 40
9175/20-1X-11
connector X01 pin no
1
2
18, 20, 38, 40
9176/20-1X-00
connector X01 pin no
1
2
18, 20, 38, 40
pac-Carrier Type 9195
40 Engineering Guideline/Emerson DeltaV 21.11.2012
3
Relay Module (DO)
For digital Signals and control circuits
Accessories and Spare Parts
Designation Illustration Description Order number
Non-Ex i Termination
Module
06314E00
The termination module is used to integrate non-Ex i
field circuit into the system integration solution pac-Carrier type 9195.
In such a way it enables a flexible mixture of Ex i and non-Ex i field
circuits.
9191/20-00-50s
System cable Customized cable with Mass Termination Block (flat-cable connector - FCC)System
cable 40xAWG 28 (0,09 mm²) grey 9195/C-003
Dimension drawings (all dimensions in mm) - subject to alterations
