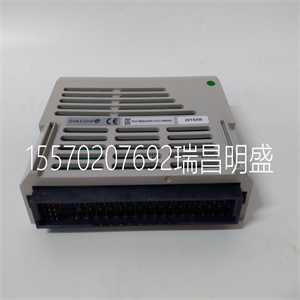

5X00528G05模块备件

5X00528G05

①使用通过端子输入的脉冲信号设置
参考频率；
②输入信号频率范围：1kHz~20kHz；
③1kHz输入信号对应50Hz参考
频率和20kHz输入信号对应于5Hz
参考频率；
根据上述要求，参数
设置为：
①F0.00=5，选择脉冲输入以设置基准
频率
②F7.06=45，通过端子X7输入脉冲信号；
③F1.00=100，选择曲线2；
④F1.03=20.0kHz，将大输入脉冲频率设置为
20kHz；
⑤F1.08=1÷20×100%=5.0%，小参考
曲线1实际上是1kHz到
20kHz（F1.03）；
⑥F1.09=50.00Hz，设置对应于
小参考值（1kHz脉冲信号）；
⑦F1.10=20÷20×100%=100.0%，大参考
曲线2实际上是20kHz到
20kHz（F1.03）；
⑧F1.11=5.00Hz，设置对应于
大参考（20kHz脉冲信号）；
脉冲信号输入
F0.00=5，F1.00=100，F1.03=20，F7.06=45
输出频率
F1.09=50
F1.11=5
F1.08=5 F1.10=100
图5-10脉冲信号输入
5.3启动和制动参数
（F2组）
F2.00启动模式范围：0.1.2【0】
0：从起始频率开始
以预设的启动频率（F2.01）在
起始频率保持时间（F2.02）。
1： 先刹车，然后启动
首先制动（参见F2.03和F2.04），然后在
模式0。
2.立即开始
搜索并捕捉电机的运行方向，以及
速度，平稳无冲击地启动旋转电机，
如图5-11所示。
交流电源
电机转速
在…上
0
反向运行
空载
驾驶室
输出频率。
驱动器正在运行
方向
向前地
颠倒
检测电机速度
和方向
断断续续
图5-11即时启动
笔记：
1.启动模式1适用于启动以下电机：
在以下情况下，以小惯性负载向前或向后行驶：
驱动器停止。对于惯性负载大的电机，它是
建议使用启动模式2；
2.启动模式2的启动性能取决于
关于电机的参数。请设置参数组
跳频正确。
3.当驱动器驱动
同步电机。
F2.01启动频率范围：0.20~60.00Hz
【0.50Hz】
F2.02起动保持时间
频率范围：0.0~10.0s【0.0s】
启动频率是驱动时的初始频率
开始，如图5-12所示为fS；保持时间
启动频率是指驱动的时间
在启动频率下运行，如图5-12所示
作为t1
t1
时间
财政司司长
fmax
频率
赫兹
图5-12启动频率和启动时间
48第5章参数介绍
EV2000系列通用变速驱动用户手册
笔记：
启动频率不受以下下限的限制：
频率
F2.03直流注入制动
起动电流
范围：取决于
驱动器型号【0.0%】
F2.04直流注入制动
开始时间
范围：取决于
驱动器型号【0.0s】
F2.03和F2.04仅在F2.00设置为1时激活
（选择启动模式1），如图5-13所示。
直流注入制动电流和时间的范围为：
根据驱动器的型号，见表5-1。
启动时的直流注入制动电流为百分比
驱动器的额定电流值。没有直流注入
制动时间为0.0s时制动。
表5-1直流注入制动功能
模拟范围
电流
范围
时间
G型 0～100.0%0.0～30.0
P型 0～80.0%0.0～30.0
输出
频率
输出
电压
（有效
价值）
制动
能量
直流注入
制动时间
跑步
命令
时间
时间
图5-13启动模式1
F2.05 Acc/Dec模式范围：0.1.2【0】
0：线性Acc/Dec模式
输出频率根据
恒定速率，如图5-14所示。
1： S坡道Acc/Dec
输出频率根据
S形曲线，如图5-15所示。
2： 带限流功能的Acc/Dec模式
驱动器可以保持其输出电流低于
自动限流阈值（见FL.07），以及
根据负载完成Acc或Dec过程
条件
频率
时间
fmax
T1和T2
图5-14线性Acc/Dec
1.
2.
3.
3.
2.
1.
t1和t2
fmax
频率
时间
图5-15 S-ramp Acc/Dec
注：
在自动Acc/Dec模式下，F0.10、F0.11和
F3.17~F3.22无效。
F2.06 S斜坡范围的起始时间：10~50%【20.0%】
F2.07 S斜坡范围的上升时间：10~80%【60.0%】
F2.06和F2.07仅在Acc/Dec
模式为S斜坡Acc/Dec模式（F2.05=1），以及
F2.06+F2.07≤90%.
S形曲线的启动过程如图5-15所示
as”①” , 式中：输出频率的变化率
从0增加；
S形曲线上升过程如图5-15所示
as”②”, 其中，输出频率的变化率为：
常数
S形曲线的结束过程如图5-15所示
as”③”, 式中：输出频率的变化率
减小到0；
S-ramp Acc/Dec模式适用于输送负荷
例如电梯和输送带。
F2.08停止模式范围：0.1.2【0】
0:12月停止
收到停止命令后，驱动器减小
其输出频率为交流

5X00528G05

5X00528G05

①Use the pulse signal input via terminal to set the
reference frequency;
②Range of input signal frequency:1kHz~20kHz;
③1kHz input signal corresponds to 50Hz reference
frequency, and 20kHz input signal corresponds to 5Hz
reference frequency;
According to the above requirements, the parameter
settings are:
①F0.00=5, select pulse input to set the reference
frequency;
②F7.06=45, input pulse signal via terminal X7;
③F1.00=100, select curve 2;
④F1.03=20.0kHz, set the Max input pulse frequency to
20kHz;
⑤F1.08=1÷20×100%=5.0%, the minimum reference of
curve 1 is actually the percentage of 1kHz to
20kHz(F1.03);
⑥F1.09=50.00Hz, set the frequency that corresponds to
the Min reference (1kHz pulse signal);
⑦F1.10=20÷20×100%=100.0%, the Max reference of
curve 2 is actually the percentage of 20kHz to
20kHz(F1.03);
⑧F1.11=5.00Hz, set the frequency that corresponds to
the Max reference (20kHz pulse signal);
Pulse signal input
F0.00=5, F1.00=100, F1.03=20, F7.06=45
Output frequency
F1.09=50
F1.11=5
F1.08=5 F1.10=100
Fig. 5-10 Pulse signal input
5.3 Starting and Braking Parameters
(Group F2)
F2.00 Starting mode Range:0. 1. 2【0】
0: Start from the starting frequency
Start at the preset starting frequency (F2.01) within the
holding time of starting frequency (F2.02).
1:Brake first and then start
Brake first(refer to F2.03 and F2.04), and then start in
mode 0.
2. Start on the fly
Search and catch the motor’s running direction and
speed, start the rotating motor smoothly without impact,
as shown in Fig. 5-11.
AC supply
Motor speed
On
0
Run reverse
without load
Drive's
output freq.
Drive's running
direction
Forward
Reverse
Detect motor's speed
and direction
OFF ON
Fig. 5-11 Start on the fly
     Notes:
1. Starting mode 1 is suitable for starting the motor that is
running forward or reverse with small inertia load when the
drive stops. For the motor with big inertial load, it is
recommended to use starting mode 2;
2. The starting performance of starting mode 2 is dependent
on the motor’s parameters. Please set the parameter group
FH correctly.
3. Starting mode 0 is recommended when the drive drives a
synchronous motor.
F2.01 Starting frequency Range:0.20~60.00Hz
【0.50Hz】
F2.02 Holding time of starting
frequency Range:0.0~10.0s【0.0s】
Starting frequency is the initial frequency when the drive
starts, as shown in Fig. 5-12 as fS; Holding time of
starting frequency is the time during which the drive
operates at the starting frequency, as shown in Fig. 5-12
as t1
t1
Time
fs
fmax
Frequency
Hz
Fig. 5-12 Starting frequency and starting time
48 Chapter 5 Parameter Introductions
EV2000 Series Universal Variable Speed Drive User Manual
     Notes:
Starting frequency is not restricted by the lower limit of
frequency.
F2.03 DC injection braking
current at start
Range: dependent on
drive’s model【0.0%】
F2.04 DC injection braking
time at start
Range: dependent on
drive’s model【0.0s】
F2.03 and F2.04 are only active when F2.00 is set to 1
(starting mode 1 is selected), as shown in Fig. 5-13.
The range of DC injection braking current and time are
dependent on the drive’s model, see Table 5-1.
DC injection braking current at start is a percentage
value of drive’s rated current. There is no DC injection
braking when the braking time is 0.0s.
Table 5-1 DC injection braking function
Model The range
of current
The range of
time
G型 0～100.0％ 0.0～30.0s
P型 0～80.0％ 0.0～30.0s
Output
frequency
Output
voltage
（effective
value）
Braking
energy
DC injection
braking time
Running
command
Time
Time
Fig. 5-13 Starting mode 1
F2.05 Acc/Dec mode Range:0. 1. 2【0】
0: Linear Acc/Dec mode
Output frequency increases or decreases according to a
constant rate, as shown in Fig. 5-14.
1: S ramp Acc/Dec
Output frequency increases or decreases according to a
S-shape curve, as shown in Fig. 5-15.
2: Acc/Dec mode with current limiting function
The drive can maintain its output current below the
current limiting threshold (see FL.07) automatically and
complete the Acc or Dec process according to the load
condition.
Frequency
Time
fmax
t 1 t 2
Fig. 5-14 Linear Acc/Dec
1
2
3
3
2
1
t1 t2
fmax
Frequency
Time
 Fig. 5-15 S-ramp Acc/Dec
     Note:
In auto Acc/Dec mode, settings of F0.10, F0.11 and
F3.17~F3.22 are invalid.
F2.06 Starting time of S ramp Range:10~50%【20.0%】
F2.07 Rising time of S ramp Range:10~80%【60.0%】
F2.06 and F2.07 are only active when the Acc/Dec
mode is S-ramp Acc/Dec mode(F2.05=1), and
F2.06+F2.07≤90%.
Starting process of S-shape curve is shown in Fig. 5-15
as “①” , where the change rate of output frequency
increases from 0;
Rising process of S-shape curve is shown in Fig. 5-15
as “②”, where the output frequency’s changing rate is
constant;
Ending process of S-shape curve is shown in Fig. 5-15
as “③”, where the changing rate of output frequency
decreases to 0;
S-ramp Acc/Dec mode is suitable for the conveying load
such as elevator and conveying belt.
F2.08 Stopping mode Range:0. 1. 2【0】
0: Dec-to-stop
After receiving the stopping command, the drive reduces
its output frequency according to the Dec time, and
stops when the frequency decreases to 0.
1: Coast-to-stop
After receiving the stopping comm
