要在DIN导轨上安装扩展电源，请按以下步骤操作。
1.将电源垂直放置在DIN导轨上方。
2.将互锁侧件与左侧装置接合。
3.用力按下，将电源安装在DIN导轨上。这个
锁定机构将模块锁定在DIN导轨上。
卸下电源
要卸下扩展电源，请执行以下操作。
1.向上拉动RTB拆卸手柄，以拆卸接线板。
2.拆下1734-EP24DC右侧的模块，或
1734-EP24DCK模块从其基本单元。
3.使用小刃螺丝刀将DIN导轨锁定螺钉旋转至
垂直位置。这释放了锁定机构。
4.直接向上提起以移除。
42511
罗克韦尔自动化出版物1734-IN058E-EN-P-2018年12月11日
点I/O 24V直流扩展电源
更换电源
要安装替换扩展电源，请按以下步骤进行。
1.将电源右侧的模块从其基本单元上拆下。
2.将电源垂直放置在DIN导轨上方。
3.向下滑动电源，使联锁侧件
接合相邻模块（左侧和右侧）。
4.用力按压，将电源固定在DIN导轨上。电源
锁定机构卡入到位。
5.将模块重新插入扩展电源旁边的基座。
接通电源
41970
数控
Chas Gnd
C
五、
数控
Chas Gnd
C
五、
NC=无连接
Chas Gnd=底盘接地
C=普通
V=供应
1734-EP24DC，
1734-EP24DCK
12罗克韦尔自动化出版物1734-IN058E-EN-P-2018年12月
点I/O 24V直流扩展电源
12/24V直流接线
警告：如果在现场侧电源打开时连接或断开接线，
可能发生电弧。这可能会在危险位置引起爆炸
装置。确保断电或该区域无危险
在继续之前。
注意：使用1734-EP24DC和1734-EP24DCK扩展电源
仅适用于适配器类产品。
注意：使用1734-EP24DC和1734-EP24DCK扩展电源
仅使用点I/O™ 适配器，例如1734-ADN DeviceNet适配器。
连接端子端子（用于持续供电）
+直流6.7伏
-V直流4 5
Chas Gnd 2 3
12/24V DC成为右侧模块的内部现场电源总线。
NC=无连接
Chas Gnd=底盘接地
C=普通
V=12/24V直流电
43960
直流电压
0 1
2 3
4 5
6 7
数控
查斯
Gnd
C、C
V V
查斯
Gnd
不要连接120/240V交流电源
电源。这一供应将是：
连接到内部
现场电源总线。12/24V直流
罗克韦尔自动化出版物1734-IN058E-EN-P-2018年12月13日
点I/O 24V直流扩展电源
持续供电示例
功能分区示例
1734adn4
我
B
2.
1734-EP24DC
仅12/24V直流
我
B
4C
O
B
2.
E
O
B
4.
E
我
E
2.
C
O
E
2.
C
1734-ADN
0 1
适配器
地位
设备网
地位
点总线
™ 地位
系统
权力
设备网
权力
系统
权力
设备网
权力
我
E
2.
C 1734-ADN 1734-EP24DC
0 10 10 1 0 10 10 10 1
1734adn4
12/24V直流
模拟电源
我
B
2.
12/24V直流
数字电源
我
B
4.
O
B
2.
E
O
B
4.
E
我
E
2.
C
O
E
2.
C
0 1
适配器
地位
设备网
地位
点总线
™ 地位
系统
权力
设备网
权力
系统
权力
设备网
权力
我
E
2.
C 1734-ADN 1734-EP24DC
0 10 10 1 0 10 10 10 1
1734-ADN 1734-EP24DC
14罗克韦尔自动化出版物1734-IN058E-EN-P-2018年12月
点I/O 24V直流扩展电源
逻辑分区示例
规格
点I/O™ 24V直流扩展电源–1734-EP24DC、1734-EP24DCK
属性值
输入/输出模块容量4…17个模块，取决于每个模块的额定电流
额定输入电压24V直流标称
10…28.8V直流范围
现场侧电源要求：24V直流（+20%=28.8V直流大值）@400mA大值
浪涌电流，大6A，持续10ms
指示灯1绿色现场电源状态指示灯
1个绿色5V系统电源指示灯
点总线™ 输出电流
水平安装–1 A@10…19.2V输入；
1.3 A@19.2…28.8V输入
垂直安装–10…28时1 A。

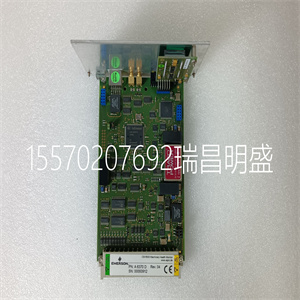

5X00082H12

5X00082H12

To install the expansion power supply on the DIN rail, proceed as follows.
1. Position the power supply vertically above the DIN rail.
2. Engage the interlocking side pieces with the unit on the left.
3. Press down firmly to install the power supply on the DIN rail. The
locking mechanism locks the module to the DIN rail.
Remove the Power Supply
To remove an expansion power supply, proceed as follows.
1. Pull up on the RTB removal handle to remove the terminal block.
2. Remove the module to the right of the 1734-EP24DC or
1734-EP24DCK module from its base unit.
3. Use a small-bladed screwdriver to rotate the DIN rail locking screw to a
vertical position. This releases the locking mechanism.
4. Lift straight up to remove.
42511
Rockwell Automation Publication 1734-IN058E-EN-P - December 2018 11
POINT I/O 24V DC Expansion Power Supply
Replace the Power Supply
To install a replacement expansion power supply, proceed as follows.
1. Remove the module to the right of the power supply from its base unit.
2. Position the power supply vertically above the DIN rail.
3. Slide the power supply down allowing the interlocking side pieces to
engage the adjacent modules (both left and right sides).
4. Press firmly to seat the power supply on the DIN rail. The power supply
locking mechanism snaps into place.
5. Reinsert the module into the base next to the expansion power supply.
Wire the Power Supply
41970
NC
Chas Gnd
C
V
NC
Chas Gnd
C
V
NC = No connection
Chas Gnd = Chassis Ground
C = Common
V = Supply
1734-EP24DC,
1734-EP24DCK
12 Rockwell Automation Publication 1734-IN058E-EN-P - December 2018
POINT I/O 24V DC Expansion Power Supply

12/24V DC Wiring
WARNING: If you connect or disconnect wiring while the field-side power is on,
an electrical arc can occur. This could cause an explosion in hazardous location
installations. Be sure that power is removed or the area is nonhazardous
before proceeding.
ATTENTION: Use the 1734-EP24DC and 1734-EP24DCK expansion power supply
only with adapter class products.
ATTENTION: Use the 1734-EP24DC and 1734-EP24DCK expansion power supply
only with POINT I/O™ adapters, such as the 1734-ADN DeviceNet adapter.
Connect Terminal Terminals (for continuing power)
+V DC 6 7
-V DC 4 5
Chas Gnd 2 3
12/24V DC becomes the internal field power bus for modules to the right.
NC = No connection
Chas Gnd = Chassis Ground
C= Common
V = 12/24V DC
43960
V DC
0 1
2 3
4 5
6 7
NC NC
Chas
Gnd
C C
V V
Chas
Gnd
Do not connect 120/240V AC
power to this supply. This supply will be
connected to the internal
field power bus. 12/24V DC
Rockwell Automation Publication 1734-IN058E-EN-P - December 2018 13
POINT I/O 24V DC Expansion Power Supply
Example of Continuing Power
Example of Functional Partitioning
1734adn4
I
B
2
1734-EP24DC
12/24V DC only
I
B
4C
O
B
2
E
O
B
4
E
I
E
2
C
O
E
2
C
1734-ADN
0 1
Adapter
Status
DeviceNet
Status
POINTBus
™ Status
System
Power
DeviceNet
Power
System
Power
DeviceNet
Power
I
E
2
C 1734-ADN 1734-EP24DC
0 10 10 1 0 10 10 10 1
1734adn4
12/24V DC
analog supply
I
B
2
12/24V DC
digital supply
I
B
4
O
B
2
E
O
B
4
E
I
E
2
C
O
E
2
C
0 1
Adapter
Status
DeviceNet
Status
POINTBus
™ Status
System
Power
DeviceNet
Power
System
Power
DeviceNet
Power
I
E
2
C 1734-ADN 1734-EP24DC
0 10 10 1 0 10 10 10 1
1734-ADN 1734-EP24DC
14 Rockwell Automation Publication 1734-IN058E-EN-P - December 2018
POINT I/O 24V DC Expansion Power Supply
Example of Logical Partitioning
Specifications
POINT I/O™ 24V DC Expansion Power Supply – 1734-EP24DC, 1734-EP24DCK
Attribute Value
I/O module capacity 4...17 modules, depending on current rating of each module
Input voltage rating 24V DC nominal
10…28.8V DC range
Field side power requirements 24V DC (+20% = 28.8V DC max) @ 400 mA max
Inrush current, max 6 A for 10 ms
Indicators 1 green field power status indicator
1 green 5V system power indicator
POINTBus™ output current
Horizontal mounting – 1 A @ 10…19.2V input;
1.3 A @ 19.2…28.8V input
Vertical mounting – 1 A @ 10…28.
