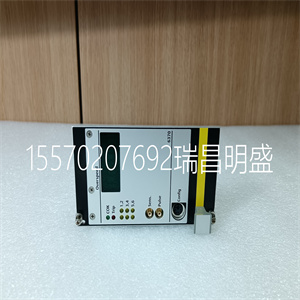

5X00105G01 模块备件

5X00105G01

P-2018年12月15日
点I/O 24V直流扩展电源
当输入下降10 ms时，中断输出电压将保持在规范范围内@
大负载为10V。
1734系统中I/O模块之间的模块位置
断开现场电源总线
与点I/O一起使用的限制™ 仅适配器
尺寸（高x宽x深），约76.2 x 25.4x 133.4 mm
（3.0 x 1.0 x 5.25英寸）
重量，约120克（4.3盎司）
端子底座螺钉扭矩0.6牛•米（7磅-英寸）
一般规格
属性值
28.8V直流电时的大功耗为9.8W
功耗，28.8V直流电压下大3.0 W
28.8V直流电时的大散热量为10.0 BTU/hr
现场电源总线供电电压，标称24V DC
现场电源总线电压范围10…28.8V DC
现场电源总线供电电流，大10 A
隔离电压50V连续，经测试可承受2600V直流电压60秒
外壳类型额定值：无（开放式）
北美温度代码T4A
ATEX温度代码T4
导体尺寸
0.324…2.08 mm2
（22…14 AWG）额定温度为75°C的实心或绞合铜线
（167°F）或更高
大3/64英寸（1.2毫米）绝缘
导体类别（1）
（1） 使用此导线类别信息来规划导线布线，如相应系统级中所述
安装手册。另请参阅工业自动化布线和接地指南，出版物1770-4.1，了解
更多信息。
2–电源端口环境规范
属性值
工作温度
IEC 60068-2-1（测试Ad，冷运行），
IEC 60068-2-2（测试Bd，运行干热），
IEC 60068-2-14（测试Nb，工作热冲击）：
-20…+55°C（-4…+131°F）
温度、储存
IEC 60068-2-1（试验Ab，未包装非工作冷态），
IEC 60068-2-2（试验Bb，无包装非运行干热），
IEC 60068-2-14（试验Na，未包装非工作热冲击）：
-40…+85°C（-40…+185°F）
环境空气温度，高55°C（131°F）
相对湿度IEC 60068-2-30（测试Db，无包装非运行湿热）：
5…95%不凝结
振动IEC60068-2-6（测试Fc，运行）：
10…500 Hz时的5 g
冲击，运行IEC 60068-2-27（测试Ea，无包装冲击）：
30克
冲击，非操作IEC 60068-2-27（测试Ea，无包装冲击）：
50克
IEC 61000-6-4的排放
ESD抗扰度
IEC6100-4-2：
6kV接触放电
8 kV空气放电
辐射射频抗扰度
IEC 61000-4-3：
10V/m，1 kHz正弦波，80%调幅，80…2000 MHz
10V/m，200 Hz，50%脉冲，900 MHz时100%调幅
10V/m，200 Hz，50%脉冲，100%调幅@1890 MHz
10V/m，1 kHz正弦波，80%调幅，2000…2700 MHz
EFT/B豁免
IEC 61000-4-4：
电源端口上5 kHz的±2 kV
信号端口上5 kHz的±2 kV
浪涌瞬态抗扰度IEC 61000-4-5：
信号端口上的±1 kV线路（DM）和±2 kV线路接地（CM）
传导射频抗扰度IEC61000-4-6：
10V rms，1 kHz正弦波，80%调幅，从150 kHz到80 M
P

5X00105G01

5X00105G01

P - December 2018 15
POINT I/O 24V DC Expansion Power Supply
Interruption Output voltage will stay within specifications when input drops out for 10 ms @
10V with maximum load.
Module location Between I/O modules in 1734 system
Breaks field power bus
Limitations Use with POINT I/O™ Adapters only
Dimensions (H x W x D), approx 76.2 x 25.4x 133.4 mm
(3.0 x 1.0 x 5.25 in)
Weight, approx 120 g (4.3 oz)
Terminal base screw torque 0.6 N•m (7 lb-in)
General Specifications
Attribute Value
Power Consumption, max 9.8 W @ 28.8V DC
Power dissipation, max 3.0 W @ 28.8V DC
Thermal dissipation, max 10.0 BTU/hr @ 28.8V DC
Field power bus supply voltage, nom 24V DC
Field power bus voltage range 10...28.8V DC
Field power bus supply current, max 10 A
Isolation voltage 50V continuous, tested to withstand 2600V DC for 60 s
Enclosure type rating None (open-style)
North American temp code T4A
ATEX temp code T4
Conductor size
0.324…2.08 mm2
 (22…14 AWG) solid or stranded copper wire rated @ 75 °C
(167 °F) or greater
3/64 inch (1.2 mm) insulation maximum
Conductor category(1)
(1) Use this Conductor Category information for planning conductor routing as described in the appropriate System Level
Installation Manual. Also refer to Industrial Automation Wiring and Grounding Guidelines, publication 1770-4.1, for
more information.
2 – on power portsEnvironmental Specifications
Attribute Value
Temperature, operating
IEC 60068-2-1 (Test Ad, operating cold),
IEC 60068-2-2 (Test Bd, operating dry heat),
IEC 60068-2-14 (Test Nb, operating thermal shock):
-20…+55 °C (-4…+131 °F)
Temperature, storage
IEC 60068-2-1 (Test Ab, unpackaged nonoperating cold),
IEC 60068-2-2 (Test Bb, unpackaged nonoperating dry heat),
IEC 60068-2-14 (Test Na, unpackaged nonoperating thermal shock):
-40…+85 °C (-40…+185 °F)
Temperature, surrounding air, max. 55 °C (131 °F)
Relative humidity IEC 60068-2-30 (Test Db, unpackaged nonoperating damp heat):
5…95% noncondensing
Vibration IEC60068-2-6 (Test Fc, operating):
5 g @ 10...500 Hz
Shock, operating IEC 60068-2-27 (Test Ea, unpackaged shock):
30 g
Shock, nonoperating IEC 60068-2-27 (Test Ea, unpackaged shock):
50 g
Emissions IEC 61000-6-4
ESD immunity
IEC6100-4-2:
6 kV contact discharges
8 kV air discharges
Radiated RF immunity
IEC 61000-4-3:
10V/m with 1 kHz sine-wave 80% AM from 80...2000 MHz
10V/m with 200 Hz 50% Pulse 100% AM @ 900 MHz
10V/m with 200 Hz 50% Pulse 100% AM @ 1890 MHz
10V/m with 1 kHz sine-wave 80% AM from 2000…2700 MHz
EFT/B immunity
IEC 61000-4-4:
±2 kV at 5 kHz on power ports
±2 kV at 5 kHz on signal ports
Surge transient immunity IEC 61000-4-5:
±1 kV line-line (DM) and ±2 kV line-earth (CM) on signal ports
Conducted RF immunity IEC61000-4-6:
10V rms with 1 kHz sine-wave 80% AM from 150 kHz to 80 M
P
