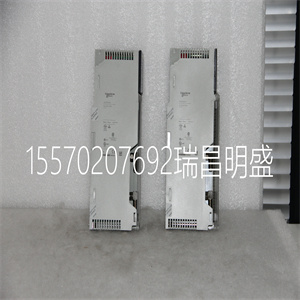

140CFK00400模块现货

140CFK00400

140CPU11302
概念处理器80186 Modicon Quantum-
1个Modbus RS232，1个Modbus Plus
商业地位
销售结束通知：2015年5月31日
一、销售结束通知
主要的
产品范围Modicon量子自动化平台
产品或组件类型处理器
软件名称：ProWORX 32
概念
处理器名称：80186
数学协处理器
互补的
时钟频率20 MHz
内存描述：内部RAM 109 kB
1 Kinstruction 0.3…1.4 ms LL984的确时间
看门狗定时器250毫秒
0…60°C时时钟漂移+/-8 s/天
I/O字30 I/32 O分布式
64 I/64 O大本地
64 I/64 O远程
I/O字/网络500 I/500分布式
分接/网络63分布式
滴数31远程
网络数量2远程
3.分发
电池类型锂5µA 110µA
电池容量1.2 Ah
电池寿命：10年
端口号1 Modbus RS232
1 Modbus Plus
通信模块处理器容量2 NOM、NOE、CR、NMS
无钥匙开关的开关功能
标记CE
总线电流要求780 MA
模块格式标准
净重：0.3公斤
本文件中提供的信息包含本文所含产品性能的一般说明和/或技术特征。
本文件不作为替代文件，也不用于确定这些产品对特定用户应用的适用性或可靠性。
任何此类用户或集成商都有责任对产品的相关特定应用或使用进行适当和完整的风险分析、评估和测试。
施耐德电气工业股份有限公司及其任何附属公司或子公司均不对本协议所含信息的误用负责。
2020年9月15日
1.
环境
产品认证CUL
FM 1级2区
UL 508标准
CSA C22.2142号
静电放电电阻：符合IEC 801-2的4kV触点
符合IEC 801-2的8kV空气
符合IEC 801-3的10 V/M 80…2000 MHz电磁场电阻
运行环境空气温度0…60°C
储存环境空气温度-40…85°C
相对湿度95%，无冷凝
工作高度<=5000米
包装单元
包装1重量0.915 Kg
包装1高度45.000 Mm
包装1宽度165.000 Mm
包装1长度315.000 Mm
合同保证
保修期18个月
产品寿命状态：商品化后
140CPU11302可替换为以下任何产品：
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2015年5月31日124尺寸/设计不同-性能更高，但架构不同（里约计数不同）
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2015年5月31日|
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2015年5月31日|
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2015年5月31日|
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2015年5月31日|
2.
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日
BMEP581020
处理器模块M580-1级-分布式
数量1
替换原因：寿命结束|替换日期：2019年9月30日

140CFK00400

140CFK00400
140CPU11302
Concept processor 80186 Modicon Quantum -
1 Modbus RS232, 1 Modbus Plus
Commercial status
End-of-Sale Notice : MAY 31, 2015
i End-of-Sale Notice
Main
Range of product Modicon Quantum automation platform
Product or component type Processor
Software name ProWORX 32
Concept
Processor name 80186
Mathematical coprocessor Without
Complementary
Clock frequency 20 MHz
Memory description Internal RAM 109 kB
Exact time for 1 Kinstruction 0.3...1.4 ms LL984
Watchdog timer 250 Ms
Clock drift +/-8 s/day at 0…60 °C
I/O words 30 I/32 O distributed
 64 I/64 O max local
64 I/64 O remote
I/O words/network 500 I/500 O distributed
Drops/network 63 distributed
Number of drops 31 remote
Number of network 2 remote
3 distributed
Battery type Lithium 5 µA 110 µA
Battery capacity 1.2 Ah
Battery life 10 Year(S)
Number of port 1 Modbus RS232
1 Modbus Plus
Communication module processor capacity 2 NOM, NOE, CR, NMS
Switch function Without key switch
Marking CE
Bus current requirement 780 MA
Module format Standard
Net weight 0.3 Kg
The information provided in this documentation contains general descriptions and/or technical characteristics of the performance of the products contained herein.
This documentation is not intended as a substitute for and is not to be used for determining suitability or reliability of these products for specific user applications.
It is the duty of any such user or integrator to perform the appropriate and complete risk analysis, evaluation and testing of the products with respect to the relevant specific application or use thereof.
Neither Schneider Electric Industries SAS nor any of its affiliates or subsidiaries shall be responsible or liable for misuse of the information contained herein.
Sep 15, 2020
1
Environment
Product certifications CUL
FM Class 1 Division 2
Standards UL 508
CSA C22.2 No 142
Resistance to electrostatic discharge 4 KV contact conforming to IEC 801-2
8 KV on air conforming to IEC 801-2
Resistance to electromagnetic fields 10 V/M 80…2000 MHz conforming to IEC 801-3
Ambient air temperature for operation 0…60 °C
Ambient air temperature for storage -40…85 °C
Relative humidity 95 % without condensation
Operating altitude <= 5000 m
Packing Units
Package 1 Weight 0.915 Kg
Package 1 Height 45.000 Mm
Package 1 width 165.000 Mm
Package 1 Length 315.000 Mm
Contractual warranty
Warranty 18 months
Product Life Status : Post commercialisation
140CPU11302 may be replaced by any of the following products:
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 31 May 2015 | Not same dimensions/design - more perf, but not same architectures (RIO counts different)
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 31 May 2015 |
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 31 May 2015 |
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 31 May 2015 |
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 31 May 2015 |
2
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
BMEP581020
processor module M580 - Level 1 - Distributed
Qty 1
Reason for Substitution: End of life | Substitution date: 30 Sep 2019 | Linking to group 1
