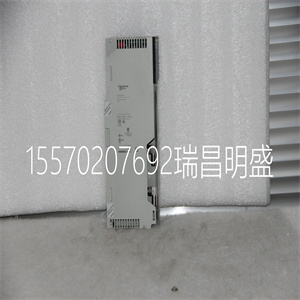

140CFU08000模块现货

140CFU08000

本章提供了有关规格、LED指示灯和
量子CPU模块的描述和错误代码。
下表显示了Quantum CPU模块的概述。
CPU SRAM
（字节）
梯形寄存器扩展984梯形图
表演
大IEC
程序
140CPU11302 256 k 8 k 10 k无0.3-1.4 ms/k 109 k
140CPU11303 512 k 16 k 10 k无0.3-1.4 ms/k 368 k
140CPU21304 768 k 32 k或
48 k
57 k或
28 k*
80 k或0
k*
0.3-1.4ms/k 606 k
140CPU42402 2 M 64 k 57 k 96 k*0.1-0.5 ms/k 570 k
140CPU43412.2米64 K 57 K*96 K 0.1-0.5 ms/K 896 K
140CPU43412A 2米64K 57 K*96 K 0.1-0.5 ms/K 896 K
140CPU53414 4 4 M 64 K 57 K*96 K 0.9-0.45 ms/K 2.5 M
140CPU53414A 4 M 64 K 57 K*96K 0.1-0.5 ms/K 2.5 M
*有关详细信息，请参阅各个规格页。
CPU模块
120 840使用100 00 2002年9月
这里面有什么
章
本章包含以下主题：
主题页
140CPU11302 CPU模块121
140CPU11303 CPU模块132
140CPU21304 CPU模块143
140CPU42402 CPU模块154
140CPU43412 CPU模块165
140CPU43412A CPU模块178
140CPU53414 CPU模块192
140CPU53414A CPU模块205
CPU模块
840使用100 00 2002年9月121
140CPU11302 CPU模块
概述：以下提供了有关140CPU11302控制器模块的信息：
CPU 256K，1xModbus Plus，大IEC程序109K（仅需要IEC执行）
CPU模块下图显示了CPU模块及其组件。
Modbus
日期
安装
巴特
巴特。
不用的
关
未使用
RTU
ASCII码
记忆
记忆
prt
Modbus
Modbus
加
Modbus
加
网络
节点
客户识别标签
（折叠标签并将其放入
门）零件号043502480
活动门
零件号043513804
型号
模块描述
LED区域颜色代码
电池
内存保护和
通信参数
滑动开关
Modbus
连接器
Modbus
加
陈阿
Modbus Plus
连接器
陈阿
140
CPU 113 02
控制器
十、
CPU模块
122 840使用100 00 2002年9月
规格下表显示了140CPU11302控制器的规格
单元
规格
984梯形逻辑，大8K字
参考容量
离散8192输入和8192输出大值
大注册9999
本地I/O（主背板）
大输入/输出字：64输入和64输出*
I/O机架的大数量2（需要扩展器）
远程I/O
每滴大I/O字数：64输入/64输出*
远程分接的大数量：31
分布式I/O
每个的大网络数
系统
3**
每个网络的大字数（每个
DIO滴，至少有两个
开销的字输入。）
500进500出
每个节点的大字数：30输入和32输出
看门狗定时器250毫秒（S/W可调）
逻辑解算时间：0.3 ms/k至1.4 ms/k
电池3伏锂电池
使用寿命1200毫安时
保质期：10年，每年容量损失0.5%
断电时的电池负载电流
典型5µA
大110µA
表达
Modbus（RS-232）1个串行端口（9针D架）
Modbus Plus（RS-485）1个网络端口（9针D壳）
全体的
CPU模块
840使用100 00 2002年9月123
*该信息可以是离散或寄存器I/O的混合。对于寄存器的每个字
配置I/O时，必须从可用的总I/O字中减去一个字。
这同样适用于每个8位或16位离散I/O配置块——
寄存器I/O的一个字必须从可用总数中减去。
**需要使用140NOM2x00选件处理器
诊断加电运行时
RAM RAM
RAM地址RAM地址
执行校验和执行校验和
用户逻辑检查用户逻辑检查
加工机
所需母线电流：780 mA
功耗3.9W
TOD时钟+/-8.0秒/天0…60°C
大NOM数，

140CFU08000

140CFU08000
This chapter provides information on the specifications, LED indicators and
description and error codes for the Quantum CPU modules.
The following table shows an overview of the Quantum CPU modules.
CPU SRAM
(bytes)
Ladder Registers Extended 984 Ladder
Performance
Max IEC
Program
140CPU11302 256 k 8 k 10 k none 0.3 - 1.4 ms/k 109 k
140CPU11303 512 k 16 k 10 k none 0.3 - 1.4 ms/k 368 k
140CPU21304 768 k 32 k or
48 k
57 k or
28 k *
80 k or 0
k *
0.3 - 1.4 ms/k 606 k
140CPU42402 2 M 64 k 57 k 96 k * 0.1 - 0.5 ms/k 570 k
140CPU43412 2 M 64 K 57 K* 96 k 0.1 - 0.5 ms/k 896 k
140CPU43412A 2 M 64K 57 K* 96 k 0.1 - 0.5 ms/k 896 k
140CPU53414 4 M 64 K 57 K* 96 k 0.9 - 0.45 ms/k 2.5 M
140CPU53414A 4 M 64 K 57 K* 96K 0.1 - 0.5 ms/k 2.5 M
*Refer to the individual specification pages for detailed information.
CPU Modules
120 840 USE 100 00 September 2002
What’s in this
Chapter?
This chapter contains the following topics:
Topic Page
140CPU11302 CPU Module 121
140CPU11303 CPU Module 132
140CPU21304 CPU Module 143
140CPU42402 CPU Module 154
140CPU43412 CPU Module 165
140CPU43412A CPU Module 178
140CPU53414 CPU Module 192
140CPU53414A CPU Module 205
CPU Modules
840 USE 100 00 September 2002 121
140CPU11302 CPU Module
Overview The following provides information on the 140CPU11302 Controller module –
CPU 256 K, 1xModbus Plus, Max IEC Program 109 K (requires IEC-only Exec.)
CPU Module The following figure shows the CPU Module and its components.
Modbus
Date
Installed
Batt
Batt.
Spare
off
not used
RTU
ASCII
mem
mem
prt
Modbus
Modbus
Plus
Modbus
Plus
Network
Node
Customer Identification Label
(Fold label and place it inside
door) Part #043502480
Removable door
Part #043513804
Model Number
Module Description
LED Area Color Code
Battery
Memory Protect and
Comm parameter
Slide Switches
Modbus
Connector
Modbus
Plus
Chan A
Modbus Plus
Connector
Chan A
140
CPU 113 02
CONTROLLER
X
CPU Modules
122 840 USE 100 00 September 2002
Specifications The following table shows the specifications for the 140CPU11302 CONTROLLER
module.
Specifications
984 Ladder Logic 8 k words max
Reference Capacity
Discrete 8192 In and 8192 Out max
Register 9999 max
Local I/O (Main Backplane)
Maximum I/O Words 64 In and 64 Out*
Maximum Number of I/O Racks 2 (Requires expander)
Remote I/O
Maximum I/O Words per Drop 64 In / 64 Out*
Maximum Number of Remote Drops 31
Distributed I/O
Maximum Number of Networks per
System
3**
Maximum Words per Network (For every
DIO drop, there is a minimum of two
words input of overhead.)
500 In and 500 Out
Maximum Words per Node 30 In and 32 Out
Watchdog Timer 250 ms (S/W adjustable)
Logic Solve Time 0.3 ms / k to 1.4 ms / k
Battery 3 V Lithium
Service Life 1200 mAh
Shelf Life 10 years with 0.5% loss of capacity per year
Battery Load Current @ Power-off
Typical 5 µA
Maximum 110 µA
Communication
Modbus (RS-232) 1 serial port (9-pin D-shelf)
Modbus Plus (RS-485) 1 network port (9-pin D-shell)
General
CPU Modules
840 USE 100 00 September 2002 123
* This information can be a mix of Discrete or Register I/O. For each word of register
I/O configured, one word of I/O words must be subtracted from the total available.
The same holds true for each block of 8 bits or 16 bits of Discrete I/O configured –
one word of Register I/O must be subtracted from the total available.
**Requires the use of the 140NOM2x00 Option Processor.–
Diagnostics Power Up Runtime
RAM RAM
RAM Address RAM Address
Executive Checksum Executive Checksum
User Logic Check User Logic Check
Processor
Bus Current Required 780 mA
Power Dissipation 3.9 W
TOD Clock +/- 8.0 seconds/day 0 ... 60° C
Maximum Number of NOM,
