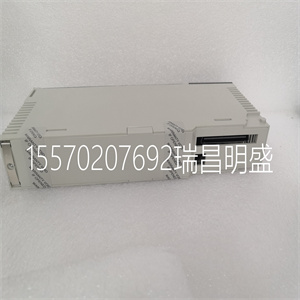

140DAI44000模块现货

140DAI44000

下表显示了CPU43412控制器的技术规格
单元
规格
用户逻辑/参考容量984
梯子
思维方式
离散寄存器扩展
登记
64K字64K 57K 96K
大57766个4XX寄存器
只有：
0XXX=16
1XXX=16和
3XXX=16
参考容量
离散64 k-任意混合
本地I/O（主背板）
大输入/输出字：64输入和64输出*
I/O机架的大数量2（需要扩展器）
远程I/O
每次输入/输出的大I/O字数：64输入和64输出*
远程分接的大数量：31
分布式I/O
每个的大网络数
系统
3**
每个网络的大字数（用于
每滴DIO，都有一个小值
开销的字输入。）
500进500出
每个节点的大字数：30输入和32输出
选项模块的大数量
接口
支持多达六个网络模块（即Modbus
Plus、以太网和多轴运动选项模块）
使用选项模块接口技术（请参阅
量子网络接口技术，第45页）。
注：只有两个Modbus Plus模块可以具有完整
功能，包括量子DIO支持。
看门狗定时器250毫秒（S/W可调）
逻辑解算时间：0.1ms/k至0.5ms/k
电池3伏锂电池
使用寿命1200毫安时
保质期：10年，每年容量损失0.5%
CPU模块
840使用100 00 2002年9月167
*该信息可以是离散或寄存器I/O的混合。对于寄存器的每个字
配置I/O时，必须从可用的总I/O字中减去一个字。
这同样适用于每个8位或16位离散I/O配置块——
寄存器I/O的一个字必须从可用总数中减去。
**需要使用两个140NOM21x00选件模块。
断电时的电池负载电流
典型7µA
大210µA
表达
Modbus（RS-232）2串行端口（9针D壳）
Modbus Plus（RS-485）1个网络端口（9针D壳）
全体的
诊断加电运行时
RAM RAM
RAM地址RAM地址
执行校验和执行校验和
用户逻辑检查用户逻辑检查
加工机
所需母线电流：1.8 A
功耗9W
TOD时钟+/-8.0秒/天0…60°C
工作温度0…60°C
规格
CPU模块
168 840使用100 00 2002年9月
LED指示灯
和说明
下图显示了LED指示灯。
下表显示了LED说明。
开启时LED颜色指示
绿色就绪-CPU已通过通电诊断。
绿色运行CPU已启动并正在解决逻辑。
Bat低红色-电池需要更换或不存在。
Modbus绿色通信在Modbus端口1或2上激活。
Modbus+绿色通信在Modbus+端口上激活。
错误红色表示Modbus Plus端口上的通信错误。
Mem Prt琥珀色内存受写保护（内存保护开关接通）。

140DAI44000

140DAI44000

The following table shows the specifications for the CPU43412 CONTROLLER
module.
Specifications
User Logic/Reference Capacity 984
Ladder
Logic
Discrete Register Extended
Register
64 k words 64 k 57 k 96 k
57,766 4XX registers max
Only if:
0XXX = 16
1XXX = 16 and
3XXX = 16
Reference Capacity
Discrete 64 k - any mix
Local I/O (Main Backplane)
Maximum I/O Words 64 In and 64 Out*
Maximum Number of I/O Racks 2 (Requires expander)
Remote I/O
Maximum I/O Words per Drop 64 In and 64 Out*
Maximum Number of Remote Drops 31
Distributed I/O
Maximum Number of Networks per
System
3**
Maximum Words per Network (for
every DIO drop, there is a minimum
of words input of overhead.)
500 In and 500 Out
Maximum Words per Node 30 In and 32 Out
Maximum Number of Option Module
Interfaces
Supports up to six network modules (i.e., Modbus
Plus, Ethernet and Multi-Axis Motion option modules)
using the option module interface technique (see
Quantum Network Interface Techniques, p. 45).
Note: Only two Modbus Plus modules can have full
functionality, including Quantum DIO support.
Watchdog Timer 250 ms (S/W adjustable)
Logic Solve Time 0.1 ms / k to 0.5 ms / k
Battery 3 V Lithium
Service Life 1200 mAh
Shelf Life 10 years with 0.5% loss of capacity per year
CPU Modules
840 USE 100 00 September 2002 167
*This information can be a mix of Discrete or Register I/Os. For each word of register
I/O configured, one word of I/O words must be subtracted from the total available.
The same holds true for each block of 8 bits or 16 bits of Discrete I/O configured –
one word of Register I/O must be subtracted from the total available.
**Requires the use of two 140NOM21x00 Option Modules.
Battery Load Current at Power-off
Typical 7 µA
Maximum 210 µA
Communication
Modbus (RS-232) 2 serial port (9-pin D-shell)
Modbus Plus (RS-485) 1 network port (9-pin D-shell)
General
Diagnostics Power Up Runtime
RAM RAM
RAM Address RAM Address
Executive Checksum Executive Checksum
User Logic Check User Logic Check
Processor
Bus Current Required 1.8 A
Power Dissipation 9W
TOD Clock +/- 8.0 seconds/day 0 ... 60° C
Operating Temperature 0 ... 60° C
Specifications
CPU Modules
168 840 USE 100 00 September 2002
LED Indicators
and Descriptions
The following figure shows the LED indicators.
The following table shows the LED descriptions.
LEDS Color Indication when On
Ready Green The CPU has passed power-up diagnostics.
Run Green The CPU has been started and is solving logic.
Bat Low Red The battery needs replacing or is not present.
Modbus Green Communications are active on the Modbus port 1 or 2.
Modbus + Green Communications are active on the Modbus Plus port.
Error A Red Indicates communications error on the Modbus Plus port.
Mem Prt Amber Memory is write-protected (the memory protect switch is on).
