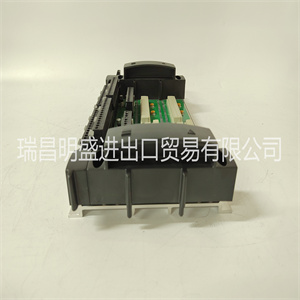

MKS050C-0600-NN-S1-UG0-NNNN模块现货

MKS050C-0600-NN-S1-UG0-NNNN

MKS050C-0600-NN-S1-UG0-NN每个网络的大字数（每个
DIO drop，有少的单词
开销的输入。）
500进500出
每个节点的大字数：30输入和32输出
*如果是离散或寄存器I/O，该信息可以是混合信息。对于配置的寄存器I/O的每个字，一个字的I/O
字数必须从可用总数中减去。这同样适用于8位或16位离散数据块
I/O配置——必须从可用的总数中减去一个字寄存器I/O。
**需要使用两个140NOM21X00选件模块。
网络选项的大数目
模块接口
使用选项模块接口技术支持多达六个网络模块（即Modbus Plus、eTernet和多轴运动选项模块）
（见量子网络接口技术，第45页）。
注：只有两个Modbus Plus模块具有完整功能，包括
量子DIO支持。
看门狗定时器250毫秒（S/W可调）
逻辑解算时间：0.1ms/k至0.5ms/k
电池
3 V型锂
CPU模块
840使用100 00 2002年9月207
使用寿命1200毫安时
保质期：10年，每年容量损失0.5%
断电时的电池负载电流
典型14µA
大420µA
表达
Modbus（RS-232）2串行端口（9针D壳）
Modbus Plus（RS-485）1个网络端口（9针D壳）
编程软件功能Modsoft 2.6版
概念版本2.1，带有B2.1补丁执行
概念2.2与SR2
ProWorx Nxt 2.0版
ProWorx Plus 1.05版
全体的
诊断加电运行时
内存
RAM地址
执行校验和
用户逻辑检查
加工机
内存
RAM地址
执行校验和
用户逻辑检查
所需母线电流：1.25 A
功耗6.25W
TOD时钟+/-8.0秒/天0…60°C
工作温度0…50°C
规格
CPU模块
208 840使用100 00 2002年9月
LED指示灯
和说明
下图显示了LED指示灯。
下表显示了140CPU53414A模块的LED错误代码。
LED描述
开启时LED颜色指示
绿色就绪-CPU已通过通电诊断。
绿色运行CPU已启动并正在解决逻辑。
Bat低红色-电池需要更换或不存在。
Modbus绿色通信在Modbus端口1或2上激活。
Modbus+绿色通信在Modbus+端口上激活。
错误红色表示Modbus Plus端口上的通信错误。
Mem Prt琥珀色内存受写保护（内存保护开关接通）。
准备好的
跑
Modbus
错误A
Mem Prt
Modbus+
低飞
CPU模块
840使用100 00 2002年9月209
LED错误代码下表显示了140CPU53414A的运行LED错误代码。
LED错误代码
闪烁次数代码错误
连续0000请求内核模式
2.调整大小时出现80B ram错误
80C运行输出激活失败
82E MB命令处理程序堆栈错误
收到3769笔巴士津贴
72A不是cpu上的主asic
72B主配置写入错误
72C量子总线DPM写入失败
72F plc asic环回测试
730 plc asic BAD_DATA
CPU模块
210 840使用100 00 2002年9月
4 604 UPI超时错误
605错误UPI响应操作码
606 UPI总线诊断错误
607 modbus cmd缓冲区溢出
608 modbus cmd长度为零
609 modbus中止命令错误
614 mbp总线接口错误
615错误的mbp响应操作码
616等待mbp超时
617 mbp不同步
618 mbp无效路径
619第0页未对齐段落
61E外部uart硬件不良
61F外部uart中断错误
620接收通信状态不良
621传输通信状态不良
622不良通信状态trn_asc
623错误通信状态trn_rtu
624错误通信状态rcv_rtu
625不良通信状态rcv_asc
626不良modbus状态tmr0_evt
627不良modbus状态trn int
628不良modbus状态rcv int
631错误中断
5 503 ram地址测试错误
52D P.O.S.T错误的MPU错误
6 402 ram数据测试错误
7300 EXEC未加载
301执行校验和
8 8001内核prom校验和错误
8002闪存编程/擦除错误
8003意外高管回归NN

MKS050C-0600-NN-S1-UG0-NNNN

Maximum Words per Network (for every
DIO drop, there is a minimum of words
input of overhead.)
500 In and 500 Out
Maximum Words per Node 30 In and 32 Out
*This information can be a mix if Discrete or Register I/O. For each word of register I/O configured, one word of I/O
words must be subtracted from the total available. The same holds true for each block of 8 bits or 16 bits of Discrete
I/O configured---one word Register I/O must be subtracted from the total available.
**Requires the use of two 140NOM21X00 Option Modules.
Maximun Number of Network Option
Module Interfaces
Supports up to six network modules (i.e., Modbus Plus, Ehternet and MultiAxis Motion option modules) using the option module interface technique
(see Quantum Network Interface Techniques, p. 45).
Note: Only two Modbus Plus modules can have full functionality, Including
Quantum DIO support.
Watchdog timer 250 ms (S/W adjustable)
Logic Solve Time 0.1 ms / k to 0.5 ms / k
Battery
Type 3 V Lithium
CPU Modules
840 USE 100 00 September 2002 207
Service Life 1200 mAh
Shelf Life 10 years with 0.5% loss of capacity per year
Battery Load Current at Power-off
Typical 14 µA
Maximum 420 µA
Communication
Modbus (RS-232) 2 serial port (9-pin D-shell)
Modbus Plus (RS-485) 1 network port (9-pin D-shell)
Programming Software Capability Modsoft Version 2.6
Concept version 2.1 with B2.1 patch exec
Concept 2.2 with SR2
ProWorx Nxt version 2.0
ProWorx Plus version 1.05
General
Diagnostics Power Up Runtime
RAM
RAM Address
Executive Checksum
User Logic Check
Processor
RAM
RAM Address
Executive Checksum
User Logic Check
Bus Current Required 1.25 A
Power dissipation 6.25 W
TOD Clock +/- 8.0 seconds/day 0 ... 60° C
Operating Temperature 0 ... 50° C
Specifications
CPU Modules
208 840 USE 100 00 September 2002
LED Indicators
and Descriptions
The following figure shows the LED indicators.
The following table shows the LED error codes for the 140CPU53414A module.
LED Descriptions
LEDS Color Indication when On
Ready Green The CPU has passed power-up diagnostics.
Run Green The CPU has been started and is solving logic.
Bat Low Red The battery needs replacing or is not present.
Modbus Green Communications are active on the Modbus port 1 or 2.
Modbus + Green Communications are active on the Modbus Plus port.
Error A Red Indicates communications error on the Modbus Plus port.
Mem Prt Amber Memory is write-protected (the memory protect switch is on).
Ready
Run
Modbus
Error A
Mem Prt
Modbus +
Bat Low
CPU Modules
840 USE 100 00 September 2002 209
LED Error Codes The following table shows the run LED error codes for the 140CPU53414A.
LED Error Codes
Number of Blinks Code Error
Continuous 0000 requested kernel mode
2 80B ram error during sizing
80C run output active failed
82E MB command handler stack error
3 769 bus grant received
72A not master asic on cpu
72B master config write bad
72C quantum bus DPM write failure
72F plc asic loopback test
730 plc asic BAD_DATA
CPU Modules
210 840 USE 100 00 September 2002
4 604 UPI timeout error
605 bad UPI response opcode
606 UPI bus diagnostic error
607 modbus cmd-buffer overflow
608 modbus cmd-length is zero
609 modbus abort command error
614 mbp bus interface error
615 bad mbp response opcode
616 timeout waiting for mbp
617 mbp out of synchronization
618 mbp invalid path
619 page 0 not paragraph aligned
61E bad external uart hardware
61F bad external uart interrupt
620 bad receive comm state
621 bad transmit comm state
622 bad comm state trn_asc
623 bad comm state trn_rtu
624 bad comm state rcv_rtu
625 bad comm state rcv_asc
626 bad modbus state tmr0_evt
627 bad modbus state trn-int
628 bad modbus state rcv-int
631 bad interrupt
5 503 ram address test error
52D P.O.S.T BAD MPU ERROR
6 402 ram data test error
7 300 EXEC not loaded
301 EXEC Checksum
8 8001 Kernal prom checksum error
8002 flash prog / erase error
8003 unexpected executive return
