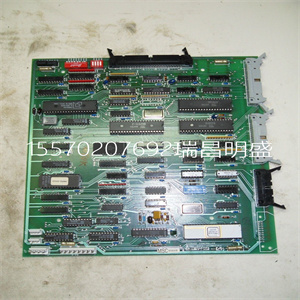

600-PSM03 1KHL300014 1KHL178016R0001G 控制卡

600-PSM03 1KHL300014 1KHL178016R0001G 控制卡

AC 800M是一系列轨道安装模块，包括CPU、通信
模块、电源模块和各种附件。有几个CPU模块
从中选择，从中等处理器功率、低成本到高处理器
电源和对完全冗余的支持。
功能/CPU PM851A、PM856A、PM858、PM860A、PM861A（经典）
产品编号：3BSE066485R1
（PM851AK01）
3BSE066490R1
（PM856A）
3BSE082895R1
（PM858K01）
3BSE082896R1
（PM858K02）
3BSE066495R1
（PM860AK01）
3BSE018157R1
（PM861K01）
3BSE018160R1
（PM861K02）
处理器单元PM851AK01，包括：
1个PM851A CPU和
必选
项目。
PM856AK01，包括：
1个PM856A CPU和
必选
项目。
PM858K01，包括：
1个PM858 CPU和
必填项和可选项。
PM858K02，包括：
2 PM858K01
PM860AK01包括：
1个PM860A CPU和
必选
项目。
PM861AK01包括：
1个PM861A CPU和
必填项和可选项
PM861AK02，包括：
2 PM861AK01
可选项目
（部分包含在处理器中
单位，见价目表）
TP830基板、TP850 CEX总线术语。，TK850 CEX总线电缆，TB807，模块总线端子，电池RAM备用，TB852/
TB853 RCU链路端子、TB851/TB855/TB856 RCU链路电缆、SB822外部电池单元、TK212A工具电缆、TC562短路
距离调制解调器、TK853V020调制解调器电缆、BC810K02、BC820K02、CEX总线互连单元；TK851V010连接
电缆，SD831/SD832/SD833/SD853/SD854电源，SS832表决单元，电源断路器套件。
时钟频率24 MHz 24 MHz 33 MHz 48 MHz 48 MHz
内存（RAM）8 MB 8 MB 16MB 8 MB 16 MB
从5.1 FP4 12 MB 16 MB 16 MB
可用于应用程序的内存：2.282 MB、2.282MB、7.147MB、2.282 MB和7.155MB
从5.1 FP4到6.253 MB 10.337 MB 10.346 MB
处理器类型MPC860 MPC860MPC866 MPC860mpC860
用于存储的闪存
应用和数据
是，是，是的，是的
CPU冗余支持否否否否是
功能/CPU PM851A、PM856A、PM858、PM860A、PM861A（经典）
红色形态下的切换时间-大10毫秒-大10 ms
性能，1000布尔
操作（a:=b和c）
0.46毫秒0.46 ms 0.36毫秒0.23毫秒-
每个控制项目的控制器数量32
每个控件的应用程序数
项目
1024
每个控制器的应用程序数32
每个应用程序的程序数64
每个控制器的任务数32
不同循环次数32
每次应用的循环时间
程序
降至1ms
用于固件存储的闪存PROM 2 MB 2 MB 4 MB 2 MB 2
根据IEC 61131-2，24 V直流电源（19.2-30 V直流）大5%纹波
功耗+24V
（典型值/大值）
180/300 mA 180/300 mA 210/360 mA 180/300mA 250/430 mA
功耗典型值。4.32 W 4.32 W 5.1 W 4.32W 6.0 W
蓄电器内部5ms蓄电器，足以使CPU进行受控断电
电源连接器可拆卸四极螺钉接线板
冗余电源
状态输入
是：2个输入指定为SA、SB（大30 V，高电平>15 V，低电平<8 V）
内置备用电池类型：锂电池，3.6V，0.95Ah，尺寸1/2 AA，锂含量0.3g
实时时钟稳定性100 ppm（约1小时/年）
通过CNCP协议，AC 800M控制器之间的时钟同步1ms
CEX总线上的通信模块1 12 12 12 12
CEX总线供电电流：大24 V-2.4 A（保险丝3.15 A快速，PM891具有嵌入式自动保险丝）
Modulebus上的I/O集群
非冗余CPU
1个el.+1个opt。1 el.+7 opt。1 el.+7 opt。1 el.+7 opt。1 el.+7 opt。
Modulebus上的I/O集群
冗余CPU
NA NA 0 el.+7 opt。NA 0 el.+7 opt。
模块总线上的I/O容量
非冗余/冗余CPU
大24/NA输入/输出
模块
大96/NA输入/输出
模块
大96/84输入/输出
模块
大96/NA输入/输出
模块
大96/84输入/输出
模块
Modulebus扫描速率0-100 ms（实际时间取决于I/O模块的数量）
电源电流
模块总线
电源电流：大24 V-1.0 A（短路保护，保险丝2.0 A），大5 V-1.5 A（短路防护）
PROFIBUS上的I/O容量
（远程输入/输出）
多99个输入/输出站（多62个冗余输入/输出站点），每个输入/输出工作站多24个输入/输入模块（多12个冗余输入输出
成对）
以太网信道1 2 2 2 2
以太网接口以太网（IEEE 802.3），10 Mbit/s，RJ-45，母（8极）
控制网络协议MMS（制造消息服务）和IAC（应用间通信）
建议控制
网络主干
100Mbit/s交换式以太网
控制中的控制器数量
网络
大50
RS-232C接口2（一个通用接口，一个用于维修工具）
RS-232C接口（COM3）
（仅限非红色配置文件）
RS-232C，75-19 200波特，RJ-45内螺纹（8极），非光隔离，完全支持RTS-CTS
RS-232C接口（COM4）
（仅限非红色配置文件）
RS-232C，9 600波特，RJ-45内螺纹（8极），光隔离，不支持RTS-CTS

600-PSM03 1KHL300014 1KHL178016R0001G 控制卡

600-PSM03 1KHL300014 1KHL178016R0001G 控制卡

AC 800M is a family of rail-mounted modules, consisting of CPUs, communication
modules, power supply modules and various accessories. There are several CPU modules
to choose from, ranging from medium processor power and low cost to high processor
power and support for full redundancy.
Features / CPUs PM851A PM856A PM858 PM860A PM861A (Classic)
Article number 3BSE066485R1
(PM851AK01)
3BSE066490R1
(PM856A)
3BSE082895R1
(PM858K01)
3BSE082896R1
(PM858K02)
3BSE066495R1
(PM860AK01)
3BSE018157R1
(PM861K01)
3BSE018160R1
(PM861K02)
Processor Unit PM851AK01 incl:
1 PM851A CPU and
required optional
items.
PM856AK01 incl:
1 PM856A CPU and
required optional
items.
PM858K01 incl:
1 PM858 CPU and
required optional items.
PM858K02 incl:
2 PM858K01
PM860AK01 incl:
1 PM860A CPU and
required optional
items.
PM861AK01 incl:
1 PM861A CPU and
required optional items
PM861AK02 incl:
2 PM861AK01
Optional items
(partly included in Processor
Units, see Price List)
TP830 Baseplate, TP850 CEX-bus term., TK850 CEX-bus cable, TB807, Modulebus term, Battery RAM backup, TB852/
TB853 RCU-link term, TB851/TB855/TB856 RCU-link cable, SB822 External Battery Unit, TK212A Tool cable, TC562 Short
Distance Modem, TK853V020 Modem cable, BC810K02, BC820K02, CEX-bus Interconnection unit; TK851V010 Connection
cable, SD831/SD832/SD833/SD853/SD854 Power Supply, SS832 Voting Unit, Mains Breaker Kit.
Clock frequency 24 MHz 24 MHz 33 MHz 48 MHz 48 MHz
Memory (RAM) 8 MB 8 MB 16MB 8 MB 16 MB
From 5.1 FP4 12 MB 16 MB 16 MB
RAM available for application 2.282 MB 2.282 MB 7.147 MB 2.282 MB 7.155 MB
From 5.1 FP4 6.253 MB 10.337 MB 10.346 MB
Processor type MPC860 MPC860 MPC866 MPC860 MPC860
Flash memory for storage
of application and data
Yes Yes Yes Yes Yes
CPU redundancy support No No Yes No Yes
Features / CPUs PM851A PM856A PM858 PM860A PM861A (Classic)
Switch over time in red. conf. - - Max 10 ms - Max 10 ms
Performance, 1000 boolean
operations (a:=b and c)
0.46 ms 0.46 ms 0.36 ms 0.23 ms -
No. controllers per control projects 32
No. of applications per control
project
1024
No. of applications per controller 32
No. of programs per application 64
No. of tasks per controller 32
Number of different cycle times 32
Cycle time per application
programs
Down to 1 ms
Flash PROM for firmware storage 2 MB 2 MB 4 MB 2 MB 2 MB
Power supply 24 V DC (19.2-30 V DC) max 5 % ripple acc. to IEC 61131-2
Power consumption +24 V
(typ/max)
180/300 mA 180/300 mA 210/360 mA 180/300 mA 250/430 mA
Power dissipation typ. 4.32 W 4.32 W 5.1 W 4.32 W 6.0 W
Power Reservoir Internal 5 ms power reservoir, sufficient for the CPU to make a controlled power down
Power supply connector Detachable 4-pole screw terminal block
Redundant power supply
status inputs
Yes: 2 inputs designated SA, SB (Max 30 V, high level >15 V, low level < 8 V)
Built-in back-up battery Type: Lithium, 3.6 V, 0.95 Ah, size 1/2 AA, 0.3 g Lithium content
Real-time clock stability 100 ppm (approx. 1 h/year)
Clock synchronization 1 ms between AC 800M controllers by CNCP protocol
Comm. modules on CEX bus 1 12 12 12 12
Supply current on CEX bus Supply current: Max 24 V - 2.4 A (fuse 3.15 A fast, PM891 has an embedded auto fuse)
I/O clusters on Modulebus with
non-redundant CPU
1 el. + 1 opt. 1 el. + 7 opt. 1 el. + 7 opt. 1 el. + 7 opt. 1 el. + 7 opt.
I/O clusters on Modulebus with
redundant CPU
NA NA 0 el. + 7 opt. NA 0 el. + 7 opt.
I/O capacity on Modulebus with
non-redundant/redundant CPU
Max 24/NA I/O
modules
Max 96/NA I/O
modules
Max 96/84 I/O
modules
Max 96/NA I/O
modules
Max 96/84 I/O
modules
Modulebus scan rate 0 - 100 ms (actual time depending on number of I/O modules)
Supply current on Electrical
Modulebus
Supply current: Max 24 V - 1.0 A (short circuit proof, fuse 2.0 A), Max 5 V - 1.5 A (short circuit proof)
I/O capacity on PROFIBUS
(remote I/O)
Max 99 I/O stations (max 62 redundant I/O stations), max 24 I/O modules per I/O station (max 12 redundant I/O
pairs)
Ethernet channels 1 2 2 2 2
Ethernet interface Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, female (8-pole)
Control Network protocol MMS (Manufacturing Message Service) and IAC (Inter Application Communication)
Recommended Control
Network backbone
100 Mbit/s switched Ethernet
No. of controllers on Control
Network
Max 50
RS-232C interface 2 (one general, 1 for service tool)
RS-232C interface (COM3)
(non red.conf. only)
RS-232C, 75-19 200 baud, RJ-45 female (8-pole), not opto isolated, full RTS-CTS support
RS-232C interface (COM4)
(non red.conf. only)
RS-232C, 9 600 baud, RJ-45 female (8-pole), opto isolated, no RTS-CTS support
