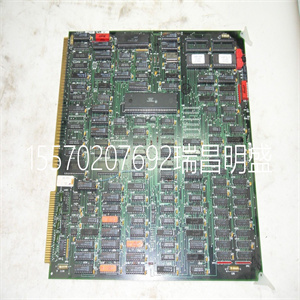

23ZG20 23ZG20B-E GJR2368300R0201 自动化控制单元

23ZG20 23ZG20B-E GJR2368300R0201 自动化控制单元

（典型值/大值）
180/300 mA 180/300 mA 210/360 mA 180/300mA 250/430 mA
功耗典型值。4.32 W 4.32 W 5.1 W 4.32W 6.0 W
蓄电器内部5ms蓄电器，足以使CPU进行受控断电
电源连接器可拆卸四极螺钉接线板
冗余电源
状态输入
是：2个输入指定为SA、SB（大30 V，高电平>15 V，低电平<8 V）
内置备用电池类型：锂电池，3.6V，0.95Ah，尺寸1/2 AA，锂含量0.3g
实时时钟稳定性100 ppm（约1小时/年）
通过CNCP协议，AC 800M控制器之间的时钟同步1ms
CEX总线上的通信模块1 12 12 12 12
CEX总线供电电流：大24 V-2.4 A（保险丝3.15 A快速，PM891具有嵌入式自动保险丝）
Modulebus上的I/O集群
非冗余CPU
1个el.+1个opt。1 el.+7 opt。1 el.+7 opt。1 el.+7 opt。1 el.+7 opt。
Modulebus上的I/O集群
冗余CPU
NA NA 0 el.+7 opt。NA 0 el.+7 opt。
模块总线上的I/O容量
非冗余/冗余CPU
大24/NA输入/输出
模块
大96/NA输入/输出
模块
大96/84输入/输出
模块
大96/NA输入/输出
模块
大96/84输入/输出
模块
Modulebus扫描速率0-100 ms（实际时间取决于I/O模块的数量）
电源电流
模块总线
电源电流：大24 V-1.0 A（短路保护，保险丝2.0 A），大5 V-1.5 A（短路防护）
PROFIBUS上的I/O容量
（远程输入/输出）
多99个输入/输出站（多62个冗余输入/输出站点），每个输入/输出工作站多24个输入/输入模块（多12个冗余输入输出
成对）
以太网信道1 2 2 2 2
以太网接口以太网（IEEE 802.3），10 Mbit/s，RJ-45，母（8极）
控制网络协议MMS（制造消息服务）和IAC（应用间通信）
建议控制
网络主干
100Mbit/s交换式以太网
控制中的控制器数量
网络
大50
RS-232C接口2（一个通用接口，一个用于维修工具）
RS-232C接口（COM3）
（仅限非红色配置文件）
RS-232C，75-19 200波特，RJ-45内螺纹（8极），非光隔离，完全支持RTS-CTS
RS-232C接口（COM4）
（仅限非红色配置文件）
RS-232C，9 600波特，RJ-45内螺纹（8极），光隔离，不支持RTS-CTS
温度
•运行
•储存
+5至+55°C（+41至+131°F）
-40至+70°C（-40至+158°F）
根据IEC/EN 61131-2，温度变化3°C/分钟
根据IEC/EN 61131-2，海拔2000米
根据IEC/EN 61131-2，污染等级为2级
符合ISA 71.04的防腐G3
振动10发射噪声<55 dB（A）
2.数据表AC 800M和CPS通信接口
AC800M和CPS通信接口数据表3
功能/CPU PM851A、PM856A、PM858、PM860A、PM861A（经典）
冲击，无包装，11毫秒内150 m/s2，3毫秒内20 g
相对湿度5至95%，不冷凝
隔离电压型试验电压：500V AC（对应700V DC）
工业环境条件
防护等级IP20，符合EN 60529和IEC 529
证书和
标准（1）
CE-标志：符合符合符合EN 61000-6-4、EN 61000-6-2和低压指令的EMC指令2004/108/EC。
符合EN 61131-2
电气安全：EN 50178、IEC 61131-2、UL 508（注：UL 508对PM858、PM862无效）
危险位置：cULus 1级，2区，AEx nA IIC T4，ExnA IIC T3GC X（注：UL 60079-15对PM858无效，
PM862）
RoHS合规性：EN 50581:2012
WEEE合规性：指令/2012/19/EU
TÜV批准编号编号编号编号
根据EN 61000-6-4 EMC-通用排放标准第2部分-工业环境进行排放测试
根据EN 61000-6-2 EMC-通用抗扰度标准第2部分-工业环境进行抗扰度测试
尺寸宽度119 x高度186 x深度135毫米（4.7 x 7.3 x 5.3英寸）
重量（包括底座）1100克（2.4磅）1100克

23ZG20 23ZG20B-E GJR2368300R0201 自动化控制单元

23ZG20 23ZG20B-E GJR2368300R0201 自动化控制单元

(typ/max)
180/300 mA 180/300 mA 210/360 mA 180/300 mA 250/430 mA
Power dissipation typ. 4.32 W 4.32 W 5.1 W 4.32 W 6.0 W
Power Reservoir Internal 5 ms power reservoir, sufficient for the CPU to make a controlled power down
Power supply connector Detachable 4-pole screw terminal block
Redundant power supply
status inputs
Yes: 2 inputs designated SA, SB (Max 30 V, high level >15 V, low level < 8 V)
Built-in back-up battery Type: Lithium, 3.6 V, 0.95 Ah, size 1/2 AA, 0.3 g Lithium content
Real-time clock stability 100 ppm (approx. 1 h/year)
Clock synchronization 1 ms between AC 800M controllers by CNCP protocol
Comm. modules on CEX bus 1 12 12 12 12
Supply current on CEX bus Supply current: Max 24 V - 2.4 A (fuse 3.15 A fast, PM891 has an embedded auto fuse)
I/O clusters on Modulebus with
non-redundant CPU
1 el. + 1 opt. 1 el. + 7 opt. 1 el. + 7 opt. 1 el. + 7 opt. 1 el. + 7 opt.
I/O clusters on Modulebus with
redundant CPU
NA NA 0 el. + 7 opt. NA 0 el. + 7 opt.
I/O capacity on Modulebus with
non-redundant/redundant CPU
Max 24/NA I/O
modules
Max 96/NA I/O
modules
Max 96/84 I/O
modules
Max 96/NA I/O
modules
Max 96/84 I/O
modules
Modulebus scan rate 0 - 100 ms (actual time depending on number of I/O modules)
Supply current on Electrical
Modulebus
Supply current: Max 24 V - 1.0 A (short circuit proof, fuse 2.0 A), Max 5 V - 1.5 A (short circuit proof)
I/O capacity on PROFIBUS
(remote I/O)
Max 99 I/O stations (max 62 redundant I/O stations), max 24 I/O modules per I/O station (max 12 redundant I/O
pairs)
Ethernet channels 1 2 2 2 2
Ethernet interface Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, female (8-pole)
Control Network protocol MMS (Manufacturing Message Service) and IAC (Inter Application Communication)
Recommended Control
Network backbone
100 Mbit/s switched Ethernet
No. of controllers on Control
Network
Max 50
RS-232C interface 2 (one general, 1 for service tool)
RS-232C interface (COM3)
(non red.conf. only)
RS-232C, 75-19 200 baud, RJ-45 female (8-pole), not opto isolated, full RTS-CTS support
RS-232C interface (COM4)
(non red.conf. only)
RS-232C, 9 600 baud, RJ-45 female (8-pole), opto isolated, no RTS-CTS support
Temperature
• Operating
• Storage
+5 to +55 °C (+41 to +131 °F)
-40 to +70 °C (-40 to +158 °F)
Temperature changes 3 °C/minutes according to IEC/EN 61131-2
Altitude 2000 m according to IEC/EN 61131-2
Pollution degree Degree 2 according to IEC/EN 61131-2
Corrosion protection G3 compliant to ISA 71.04
Vibration 10 < f < 50 Hz: 0.0375 mm amplitude, 50 < f < 150 Hz: 0.5 g acceleration, 5 < f < 500 Hz: 0.2 g acceleration
Emitted noise < 55 dB (A)
2 DATA SHEET AC 800M AND COMMUNICATION INTERFACES FOR CPS
AC 800M AND COMMUNICATION INTERFACES FOR CPS DATA SHEET 3
Features / CPUs PM851A PM856A PM858 PM860A PM861A (Classic)
Shock, no package 150 m/s2 in 11 ms, 20 g in 3 ms
Relative humidity 5 to 95 %, non-condensing
Isolation voltage Type test voltage: 500 V AC (corresponding to 700 V DC)
Environmental conditions Industrial
Protection class IP20 according to EN 60529, IEC 529
Certificates and
Standards (1)
CE- marking: Meets EMC directive 2004/108/EC acc. to EN 61000-6-4, EN 61000-6-2 and Low Voltage Directive acc.
to EN 61131-2
Electrical Safety: EN 50178, IEC 61131-2, UL 508 (Note! UL 508 not valid for PM858, PM862)
Hazardous location: cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X (Note! UL 60079-15 not valid for PM858,
PM862)
RoHS compliance: EN 50581:2012
WEEE compliance: DIRECTIVE/2012/19/EU
TÜV Approval No No No No No
Emission Tested according to EN 61000-6-4 EMC – Generic Emission Standard, Part 2 – Industrial Environment
Immunity Tested according to EN 61000-6-2 EMC – Generic Immunity Standard, Part 2 – Industrial Environment
Dimensions Width 119 x Height 186 x Depth 135 mm (4.7 x 7.3 x 5.3 in.)
Weight (including base) 1100 g (2.4 lbs) 1100 g (2.4 lbs) 1200 g (2.6 lbs) 1100 g (2.4 lbs) 1200 g (2.6 lbs)

23ZG20 23ZG20B-E GJR2368300R0201 自动化控制单元
