功能/CPU PM862 PM864A（经典）PM866A PM891
产品编号：3BSE076940R1（PM862K01）
3BSE081636R1（PM862K02）
3BSE018161R1（PM864K01）
3BSE018164R1（PM864K02）
3BSE076939R1（PM866AK01）
3BSE081637R1（PM866AK02）
3BSE053241R1（PM891K01）
3BSE053242R1（PM891K02）
处理器单元PM862K01，包括：
1个PM862 CPU和所需
可选项目。
PM862K02，包括：
2 PM862K01
PM864AK01包括：
1个PM864A CPU和
必填项和可选项
PM864AK02，包括：
2 PM864AK01
PM866AK01，包括：
1个PM866A CPU和
必填项和可选项
PM866AK02，包括：
2 PM866AK01
PM891K01，包括：
1个PM891 CPU和所需
可选项目
PM891K02，包括：
2 PM891K01
可选项目
（部分包括在处理器单元中，
见价目表）
TP830基板、TP850 CEX总线术语。，TK850 CEX总线电缆，TB807，模块总线端子，电池RAM备用，TB852/
TB853 RCU链路端子、TB851/TB855/TB856 RCU链路电缆、SB822外部电池单元、TK212A工具电缆、TC562
短距离调制解调器、TK853V020调制解调器电缆、BC810K02、BC820K02、CEX总线互连单元；TK851V010
连接电缆，SD831/SD832/SD833/SD853/SD854电源，SS832表决单元，电源断路器套件，SM811
监控模块和SM812监控模块。
时钟频率67 MHz 96 MHz 133 MHz 450 MHz
内存（RAM）从5.1 FP4 32 MB 32 MB 64 MB 256 MB
可用于应用程序的RAM 23.521 MB 23.522 MB 51.389 MB 208.985 MB
处理器类型MPC866、MPC862、MPC860、MPC8270
用于存储的闪存
应用和数据
对，对，对
CPU冗余支持是是是是
红色配置中的切换时间大10毫秒大10毫秒长10毫秒
性能，1000布尔
操作（a:=b和c）
-0.15毫秒0.09毫秒0.043毫秒
每个控制项目的控制器数量32
每个控件的应用程序数
项目
1024
每个控制器的应用程序数32
每个应用程序的程序数64
每个控制器的任务数32
不同循环次数32
每次应用的循环时间
程序
低至1ms（高完整性控制器10ms）
用于固件存储的闪存PROM 4 MB 2 MB 4 MB 16 MB
根据IEC 61131-2，24 V直流电源（19.2-30 V直流）大5%纹波
功耗+24V
（典型值/大值）
210/360 mA 287/487 mA 210/360 mA 660/750 mA
功耗典型值。5.1 W 6.9 W 5.1 W 15.8 W
蓄电器内部5ms蓄电器，足以使CPU进行受控断电
电源连接器可拆卸四极螺钉接线板
冗余电源
状态输入
是：2个输入指定为SA、SB（大30 V，高电平>15 V，低电平<8 V）
内置备用电池类型：锂电池，3.6V，0.95Ah，尺寸1/2 AA，0.3g锂含量无
实时时钟稳定性100 ppm（约1小时/年）50 ppm
功能/CPU PM862 PM864A（经典）PM866A PM891
通过CNCP协议，AC 800M控制器之间的时钟同步1ms
CEX总线上的通信模块12 12 12 12
CEX总线供电电流：大24 V-2.4 A（保险丝3.15 A快速，PM891具有嵌入式自动保险丝）
Modulebus上的I/O集群
非冗余CPU
1 el.+7 opt。1 el.+7 opt。1 el.+7 opt。0 el.+7 opt。
Modulebus上的I/O集群
冗余CPU
7光学0 el.+7 opt。0 el.+7 opt。0 el.+7 opt。
模块总线上的I/O容量
非冗余/冗余CPU
大96/84输入/输出模块大96/84I/O模块大96/84I/0模块大84/84I/输出模块
模块总线扫描速率0-100毫秒（实际时间取决于输入/输出模块的数量），PM865和PM867为0-300
电源电流
模块总线
电源电流：大24 V-1.0 A（短路保护，保险丝2.0 A），大5 V-1.5 A（短路
电路证明）
不支持
PROFIBUS上的I/O容量
（远程输入/输出）
多99个输入/输出站（多62个冗余输入/输出站点），每个输入/输出工作站多24个输入/输入模块（多12个冗余输入输出
成对）
以太网信道2 2 2 2
以太网接口以太网（IEEE 802.3），10 Mbit/s，RJ-45，母（8极）10/100 Mbit/s
控制网络协议MMS（制造消息服务）和IAC（应用间通信）
建议控制
网络主干
100Mbit/s交换式以太网
控制上的控制器数量
网络
大50
RS-232C接口2（一个通用接口，1个用于维修工具）1个用于维护工具（COM 4）
RS-232C接口（COM3）
（仅限非红色配置文件）
RS-232C，75-19 200波特，RJ-45内螺纹（8极），非光隔离，全RTS-CT
支持
不支持
RS-232C接口（COM4）
（仅限非红色配置文件）
RS-232C，9 600波特，RJ-45内螺纹（8极），光隔离，不支持RTS-CTS
温度
•运行
•储存
+5至+55°C（+41至+131°F）
-40至+70°C（-40至+158°F）
根据IEC/EN 61131-2，温度变化3°C/分钟
根据IEC/EN 61131-2，海拔2000米
根据IEC/EN 61131-2，污染等级为2级
符合ISA 71.04的防腐G3
振动10<f<50 Hz：振幅0.0375 mm，50<f<150 Hz：加速度0.5 g，5<f<500 Hz:加速度0.2 g
发射噪声<55 dB（A）
冲击，无包装150 m/s2
在11毫秒内，20克在3毫秒内
相对湿度5至95%，不冷凝
隔离电压型试验电压：500V AC（对应700V DC）
工业环境条件
Protecti

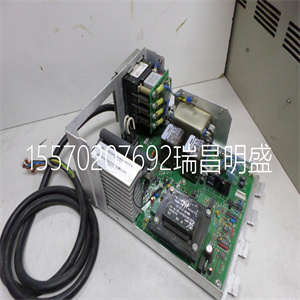

SCC-E 23235-0-1101000 样品气体分析单元

SCC-E 23235-0-1101000 样品气体分析单元


SCC-E 23235-0-1101000 样品气体分析单元
Features / CPUs PM862 PM864A (Classic) PM866A PM891
Article number 3BSE076940R1 (PM862K01)
3BSE081636R1 (PM862K02)
3BSE018161R1 (PM864K01)
3BSE018164R1 (PM864K02)
3BSE076939R1 (PM866AK01)
3BSE081637R1 (PM866AK02)
3BSE053241R1 (PM891K01)
3BSE053242R1 (PM891K02)
Processor Unit PM862K01 incl:
1 PM862 CPU and required
optional items.
PM862K02 incl:
2 PM862K01
PM864AK01 incl:
1 PM864A CPU and
required optional items
PM864AK02 incl:
2 PM864AK01
PM866AK01 incl:
1 PM866A CPU and
required optional items
PM866AK02 incl:
2 PM866AK01
PM891K01 incl:
1 PM891 CPU and required
optional items
PM891K02 incl:
2 PM891K01
Optional items
(partly included in Processor Units,
see Price List)
TP830 Baseplate, TP850 CEX-bus term., TK850 CEX-bus cable, TB807, Modulebus term, Battery RAM backup, TB852/
TB853 RCU-link term, TB851/TB855/TB856 RCU-link cable, SB822 External Battery Unit, TK212A Tool cable, TC562
Short Distance Modem, TK853V020 Modem cable, BC810K02, BC820K02, CEX-bus Interconnection unit; TK851V010
Connection cable, SD831/SD832/SD833/SD853/SD854 Power Supply, SS832 Voting Unit, Mains Breaker Kit, SM811
Supervisory Module and SM812 Supervisory Module.
Clock frequency 67 MHz 96 MHz 133 MHz 450 MHz
Memory (RAM) From 5.1 FP4 32 MB 32 MB 64 MB 256 MB
RAM available for application 23.521 MB 23.522 MB 51.389 MB 208.985 MB
Processor type MPC866 MPC862 MPC866 MPC8270
Flash memory for storage
of application and data
Yes Yes Yes Yes
CPU redundancy support Yes Yes Yes Yes
Switch over time in red. conf. Max 10 ms Max 10 ms Max 10 ms Max 10 ms
Performance, 1000 boolean
operations (a:=b and c)
- 0.15 ms 0.09 ms 0.043 ms
No. controllers per control projects 32
No. of applications per control
project
1024
No. of applications per controller 32
No. of programs per application 64
No. of tasks per controller 32
Number of different cycle times 32
Cycle time per application
programs
Down to 1 ms (HI Integrity controllers 10 ms)
Flash PROM for firmware storage 4 MB 2 MB 4 MB 16 MB
Power supply 24 V DC (19.2-30 V DC) max 5 % ripple acc. to IEC 61131-2
Power consumption +24 V
(typ/max)
210/360 mA 287/487 mA 210/360 mA 660/750 mA
Power dissipation typ. 5.1 W 6.9 W 5.1 W 15.8 W
Power Reservoir Internal 5 ms power reservoir, sufficient for the CPU to make a controlled power down
Power supply connector Detachable 4-pole screw terminal block
Redundant power supply
status inputs
Yes: 2 inputs designated SA, SB (Max 30 V, high level >15 V, low level < 8 V)
Built-in back-up battery Type: Lithium, 3.6 V, 0.95 Ah, size 1/2 AA, 0.3 g Lithium content No
Real-time clock stability 100 ppm (approx. 1 h/year) 50 ppm
Features / CPUs PM862 PM864A (Classic) PM866A PM891
Clock synchronization 1 ms between AC 800M controllers by CNCP protocol
Comm. modules on CEX bus 12 12 12 12
Supply current on CEX bus Supply current: Max 24 V - 2.4 A (fuse 3.15 A fast, PM891 has an embedded auto fuse)
I/O clusters on Modulebus with
non-redundant CPU
1 el. + 7 opt. 1 el. + 7 opt. 1 el. + 7 opt. 0 el. + 7 opt.
I/O clusters on Modulebus with
redundant CPU
7 optical 0 el. + 7 opt. 0 el. + 7 opt. 0 el. + 7 opt.
I/O capacity on Modulebus with
non-redundant/redundant CPU
Max 96/84 I/O modules Max 96/84 I/O modules Max 96/84 I/O modules Max 84/84 I/O modules
Modulebus scan rate 0 - 100 ms (actual time depending on number of I/O modules), 0 - 300 for PM865 and PM867
Supply current on Electrical
Modulebus
Supply current: Max 24 V - 1.0 A (short circuit proof, fuse 2.0 A), Max 5 V - 1.5 A (short
circuit proof)
Not supported
I/O capacity on PROFIBUS
(remote I/O)
Max 99 I/O stations (max 62 redundant I/O stations), max 24 I/O modules per I/O station (max 12 redundant I/O
pairs)
Ethernet channels 2 2 2 2
Ethernet interface Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, female (8-pole) 10/100 Mbit/s
Control Network protocol MMS (Manufacturing Message Service) and IAC (Inter Application Communication)
Recommended Control
Network backbone
100 Mbit/s switched Ethernet
No of controllers on Control
Network
Max 50
RS-232C interface 2 (one general, 1 for service tool) 1 for service tool (COM 4)
RS-232C interface (COM3)
(non red.conf. only)
RS-232C, 75-19 200 baud, RJ-45 female (8-pole), not opto isolated, full RTS-CTS
support
Not supported
RS-232C interface (COM4)
(non red.conf. only)
RS-232C, 9 600 baud, RJ-45 female (8-pole), opto isolated, no RTS-CTS support
Temperature
• Operating
• Storage
+5 to +55 °C (+41 to +131 °F)
-40 to +70 °C (-40 to +158 °F)
Temperature changes 3 °C/minutes according to IEC/EN 61131-2
Altitude 2000 m according to IEC/EN 61131-2
Pollution degree Degree 2 according to IEC/EN 61131-2
Corrosion protection G3 compliant to ISA 71.04
Vibration 10 < f < 50 Hz: 0.0375 mm amplitude, 50 < f < 150 Hz: 0.5 g acceleration, 5 < f < 500 Hz: 0.2 g acceleration
Emitted noise < 55 dB (A)
Shock, no package 150 m/s2
 in 11 ms, 20 g in 3 ms
Relative humidity 5 to 95 %, non-condensing
Isolation voltage Type test voltage: 500 V AC (corresponding to 700 V DC)
Environmental conditions Industrial
Protection class IP20 according to EN 60529, IEC 529
Certificates and Standards (1) CE- marking: Meets EMC directive 2004/108/EC acc. to EN 61000-6-4, EN 61000-6-2 and Low Voltage Directive acc.
to EN 61131-2
Electrical Safety: EN 50178, IEC 61131-2, UL 508 (Note! UL 508 not valid for PM866A, PM891)
Hazardous location: cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X (Note! UL 60079-15 not valid for PM866A,
PM891)
RoHS compliance: EN 50581:2012
WEEE compliance: DIRECTIVE/2012/19/EU
TÜV Approval No No No No
Emission Tested according to EN 61000-6-4 EMC – Generic Emission Standard, Part 2 – Industrial Environment
Immunity Tested according to EN 61000-6-2 EMC – Generic Immunity Standard, Part 2 – Industrial Environment
Dimensions Width 119 x Height 186 x Depth 135 mm (4.7 x 7.3 x 5.3 in.) Width 174 x Height 186 x
Depth 94 mm (6.9 x 7.3 x
3.7 in.)
Weight (including base) 1200 g (2.6 lbs) 1100 g (2.4 lbs) 1200 g (2.6 lbs) 1600 g (3.5 lbs)
