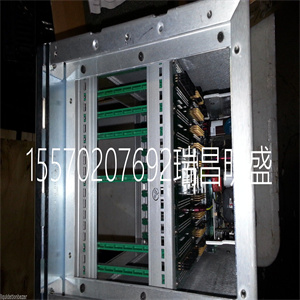

500SCM01 1MRB150004R0001 连接器模块全新

500SCM01 1MRB150004R0001 连接器模块全新

网络主干
100Mbit/s交换式以太网
控制上的控制器数量
网络
大50
RS-232C接口2（一个通用接口，1个用于维修工具）1个用于维护工具（COM 4）
RS-232C接口（COM3）
（仅限非红色配置文件）
RS-232C，75-19 200波特，RJ-45内螺纹（8极），非光隔离，全RTS-CT
支持
不支持
RS-232C接口（COM4）
（仅限非红色配置文件）
RS-232C，9 600波特，RJ-45内螺纹（8极），光隔离，不支持RTS-CTS
温度
•运行
•储存
+5至+55°C（+41至+131°F）
-40至+70°C（-40至+158°F）
根据IEC/EN 61131-2，温度变化3°C/分钟
根据IEC/EN 61131-2，海拔2000米
根据IEC/EN 61131-2，污染等级为2级
符合ISA 71.04的防腐G3
振动10<f<50 Hz：振幅0.0375 mm，50<f<150 Hz：加速度0.5 g，5<f<500 Hz:加速度0.2 g
发射噪声<55 dB（A）
冲击，无包装150 m/s2
在11毫秒内，20克在3毫秒内
相对湿度5至95%，不冷凝
隔离电压型试验电压：500V AC（对应700V DC）
工业环境条件
防护等级IP20，符合EN 60529和IEC 529
证书和标准（1）CE-标志：符合符合EN 61000-6-4、EN 61000-6-2和低压指令的EMC指令2004/108/EC。
符合EN 61131-2
电气安全：EN 50178、IEC 61131-2、UL 508（注：UL 508对PM866A、PM891无效）
危险位置：cULus 1级，2区，AEx nA IIC T4，ExnA IIC T3GC X（注：UL 60079-15不适用于PM866A，
PM891）
RoHS合规性：EN 50581:2012
WEEE合规性：指令/2012/19/EU
TÜV批准号No No No No
根据EN 61000-6-4 EMC-通用排放标准第2部分-工业环境进行排放测试
根据EN 61000-6-2 EMC-通用抗扰度标准第2部分-工业环境进行抗扰度测试
尺寸宽度119 x高度186 x深度135 mm（4.7 x 7.3 x 5.3英寸）宽度174 x高度186x
深度94毫米（6.9 x 7.3 x
3.7英寸）
重量（包括底座）1200克（2.6磅）1100克
（1） 有关每个模块的详细信息，请访问：www.compacthardwareselector.com
4.数据表AC 800M和CPS通信接口
AC800M和CPS通信接口数据表5
功能BC810和BC820
产品编号：3BSE031155R1 3BSE071500R1
冗余是的是的
高度诚信是不是
支持性能热插拔支持热插拔
指定为L+和L-的电源输入标称电压为24 V，在19.2 V DC和30 V DC之间变化。
功耗+24V典型/大50 mA典型（大70 mA）120 mA典型（高200 mA）
功耗典型值。1.2 W典型值2.9 W典型值
工作温度+5至+55°C（+41至+131°F）
储存温度-40至+70°C（-40至+158°F）
相对湿度5至95%，不冷凝
防护等级IP20，符合EN60529和IEC 529
CE-标记是
电气安全UL508 UL508
危险位置cULus 1级，2区，AEx nA IIC T4，ExnA IIC T3GC X
船舶证书ABS、BV、DNV-GL、LR、RS、CCS ABS、BVA、DNV-GL、LRA
RoHS合规性EN 50581:2012
WEEE合规指令/2012/19/EU
高度185毫米（7.3英寸）
宽度59毫米（2.9英寸）
深度127.5mm（5.0英寸）127.5mm
重量：1.5千克（3.31磅）（BC810K02包装）1.4千克（3.1磅）（BC820K02包装）
支持通信
模块
RS-232 C P

500SCM01 1MRB150004R0001 连接器模块全新


500SCM01 1MRB150004R0001 连接器模块全新

Network backbone
100 Mbit/s switched Ethernet
No of controllers on Control
Network
Max 50
RS-232C interface 2 (one general, 1 for service tool) 1 for service tool (COM 4)
RS-232C interface (COM3)
(non red.conf. only)
RS-232C, 75-19 200 baud, RJ-45 female (8-pole), not opto isolated, full RTS-CTS
support
Not supported
RS-232C interface (COM4)
(non red.conf. only)
RS-232C, 9 600 baud, RJ-45 female (8-pole), opto isolated, no RTS-CTS support
Temperature
• Operating
• Storage
+5 to +55 °C (+41 to +131 °F)
-40 to +70 °C (-40 to +158 °F)
Temperature changes 3 °C/minutes according to IEC/EN 61131-2
Altitude 2000 m according to IEC/EN 61131-2
Pollution degree Degree 2 according to IEC/EN 61131-2
Corrosion protection G3 compliant to ISA 71.04
Vibration 10 < f < 50 Hz: 0.0375 mm amplitude, 50 < f < 150 Hz: 0.5 g acceleration, 5 < f < 500 Hz: 0.2 g acceleration
Emitted noise < 55 dB (A)
Shock, no package 150 m/s2
 in 11 ms, 20 g in 3 ms
Relative humidity 5 to 95 %, non-condensing
Isolation voltage Type test voltage: 500 V AC (corresponding to 700 V DC)
Environmental conditions Industrial
Protection class IP20 according to EN 60529, IEC 529
Certificates and Standards (1) CE- marking: Meets EMC directive 2004/108/EC acc. to EN 61000-6-4, EN 61000-6-2 and Low Voltage Directive acc.
to EN 61131-2
Electrical Safety: EN 50178, IEC 61131-2, UL 508 (Note! UL 508 not valid for PM866A, PM891)
Hazardous location: cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X (Note! UL 60079-15 not valid for PM866A,
PM891)
RoHS compliance: EN 50581:2012
WEEE compliance: DIRECTIVE/2012/19/EU
TÜV Approval No No No No
Emission Tested according to EN 61000-6-4 EMC – Generic Emission Standard, Part 2 – Industrial Environment
Immunity Tested according to EN 61000-6-2 EMC – Generic Immunity Standard, Part 2 – Industrial Environment
Dimensions Width 119 x Height 186 x Depth 135 mm (4.7 x 7.3 x 5.3 in.) Width 174 x Height 186 x
Depth 94 mm (6.9 x 7.3 x
3.7 in.)
Weight (including base) 1200 g (2.6 lbs) 1100 g (2.4 lbs) 1200 g (2.6 lbs) 1600 g (3.5 lbs)
(1) For detailed information on each module, please visit: www.compacthardwareselector.com
4 DATA SHEET AC 800M AND COMMUNICATION INTERFACES FOR CPS
AC 800M AND COMMUNICATION INTERFACES FOR CPS DATA SHEET 5
Features BC810 BC820
Article number 3BSE031155R1 3BSE071500R1
Redundancy Yes Yes
High Integrity Yes No
Performance Hot swap supported Hot swap supported
Power supply Inputs designated L+ and L- 24 V nominal, variation between 19.2 V DC and 30 V DC.
Power consumption +24 V typ/max 50 mA typical (70 mA max) 120 mA typical (200 mA max)
Power dissipation typ. 1.2 W typical 2.9 W typical
Temperature, Operating +5 to +55 °C (+41 to +131 °F)
Temperature, Storage -40 to +70 °C (-40 to +158 °F)
Relative humidity 5 to 95 %, non-condensing
Protection class IP20 according to EN60529, IEC 529
CE- marking Yes
Electrical Safety UL508 UL508
Hazardous location cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Marine certificates ABS, BV, DNV-GL, LR, RS, CCS ABS, BV, DNV-GL, LR
RoHS compliance EN 50581:2012
WEEE compliance DIRECTIVE/2012/19/EU
Height 185 mm (7.3 in.) 185 mm (7.3 in.)
Width 59 mm (2.9 in.) 59 mm (2.9 in.)
Depth 127.5 mm (5.0 in.) 127.5 mm (5.0 in.)
Weight 1.5 kg (3.31 lbs) (BC810K02 package) 1.4 kg (3.1 lbs) (BC820K02 package)
Supported Communication
modules
RS-232 C P
