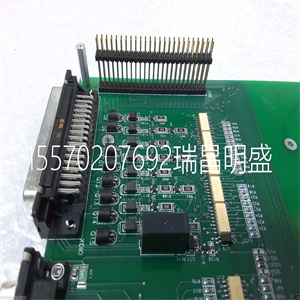

500PSM03A 1MRB150038R1 原厂驱动电源模块

500PSM03A 1MRB150038R1 原厂驱动电源模块
功能BC810和BC820
产品编号：3BSE031155R1 3BSE071500R1
冗余是的是的
高度诚信是不是
支持性能热插拔支持热插拔
指定为L+和L-的电源输入标称电压为24 V，在19.2 V DC和30 V DC之间变化。
功耗+24V典型/大50 mA典型（大70 mA）120 mA典型（高200 mA）
功耗典型值。1.2 W典型值2.9 W典型值
工作温度+5至+55°C（+41至+131°F）
储存温度-40至+70°C（-40至+158°F）
相对湿度5至95%，不冷凝
防护等级IP20，符合EN60529和IEC 529
CE-标记是
电气安全UL508 UL508
危险位置cULus 1级，2区，AEx nA IIC T4，ExnA IIC T3GC X
船舶证书ABS、BV、DNV-GL、LR、RS、CCS ABS、BVA、DNV-GL、LRA
RoHS合规性EN 50581:2012
WEEE合规指令/2012/19/EU
高度185毫米（7.3英寸）
宽度59毫米（2.9英寸）
深度127.5mm（5.0英寸）127.5mm
重量：1.5千克（3.31磅）（BC810K02包装）1.4千克（3.1磅）（BC820K02包装）
支持通信
模块
RS-232 C PROFIBUS DP MB300 S100输入/输出INSUM驱动总线
模块CI853和CI854A（经典）
CI854B
CI855、CI856、CI857、CI858
产品编号：3BSE 018103R1 3BSE030220R1
（CI854A（经典版））
3BSE069449R1
（CI854B）
3BSE018106R1 3BSE026055R1 3BSS018144R1 3BSC018135R1
MODBUS RTU协议
康利大师
主/从，
西门子3964R
主用户
定义的协议
DP-V1（PA通孔
连接装置）
MasterBus 300 ABB的S100 I/O IEEE 802.3 ABB的驱动总线
主或从主/从主/主/从主从主
信道数2 2 2 1 1 1 1主信道，2辅助信道
CEX总线上的大单位12 12 12 6 2
传输速度75-19200b/s 9.6-12000kbit/s 10Mbit/s，
200数据集/秒
-10 Mbit/s 4 Mbit/s
电缆冗余否是是否否否否
模块冗余否是否否否否
热插拔是是是是
连接器RJ-45内螺纹
（8针）
DB女性
（9针）
RJ-45女性
（8针）
迷你丝带
（36针）
RJ-45女性
（8针）
纤维光学
24 V电流消耗典型值100 mA典型值190 mA典型值150 mA典型值200 mA典型值150mA典型值200mA
防护等级IP20，符合EN60529和IEC 529
认证（1）
•CE标记为是是是是
•UL 508是是是是
•UL 60079-15
（1级2区）
是的是的是是的是
•符合RoHS EN 50581:2012
•WEEE合规指令/2012/19/EU
尺寸宽度58 x高度186 x深度135毫米（2.3 x 7.3 x 5.3英寸）
重量（包括底座）520克（1.2磅）700克
（1） 有关每个模块的详细信息，请访问：www.compacthardwareselector.com
支持通信
模块
Satt I/O MODBUS TCP IEC 61850 AF100 PROFINET IO以太网/IP
设备网
模块CI865 CI867/CI867A CI868/CI868A CI869 CI871/CI871A CI873/CI873A
产品编号：3BSE040795R1 3BSE043660R1
（CI867）
3BSE092689R1
（CI867A）
3BSE048845R1
（CI868）
3BSE092691R1
（CI868A）
3BSE049110R1 3BSE056767R1
（CI871）
3BSE092693R1
（CI871A）
3BSE056899R1
（CI873）
3BSE092695R1
（CI873A）
ABB的Satt I/O协议MODBUS TCP IEC 61850 Advant现场总线
100
PROFINET IO以太网/IP
设备网
（通过LD800DN）
主控或从控主控/从控从控从主控
信道数1 2（CI867A 1信道）1 2 1 1 1 1
CEX总线上的大单位4 12 4 4 12 4
传输速度-10/100 Mbit/s
（Ch1），10 Mbit/s
（Ch2）
10/100Mbit/s高达500kbit/s 10/100Gbit/s
电缆冗余否否否否
模块冗余否是否是是是
热插拔是是是是
连接器BNC RJ-45内螺纹
（8针）
RJ-45女性
（8针）
凤凰
（4针）
RJ-45女性
（8针）
RJ-45女性
（8针）
24 V电流消耗典型值190 mA典型值160 mA典型值160mA典型值
防护等级IP20，符合EN60529和IEC 529
认证（1）
•CE标记为是是是是
•UL 508是是是是
•UL 60079-15
（1级2区）
是的是的是是的是
•符合RoHS EN 50581:2012
•WEEE合规指令/2012/19/EU
尺寸宽度58 x高度186 x深度135毫米（2.3 x 7.3 x 5.3英寸）
重量（包括底座）600克（1.3磅）700克

500PSM03A 1MRB150038R1 原厂驱动电源模块


500PSM03A 1MRB150038R1 原厂驱动电源模块
Features BC810 BC820
Article number 3BSE031155R1 3BSE071500R1
Redundancy Yes Yes
High Integrity Yes No
Performance Hot swap supported Hot swap supported
Power supply Inputs designated L+ and L- 24 V nominal, variation between 19.2 V DC and 30 V DC.
Power consumption +24 V typ/max 50 mA typical (70 mA max) 120 mA typical (200 mA max)
Power dissipation typ. 1.2 W typical 2.9 W typical
Temperature, Operating +5 to +55 °C (+41 to +131 °F)
Temperature, Storage -40 to +70 °C (-40 to +158 °F)
Relative humidity 5 to 95 %, non-condensing
Protection class IP20 according to EN60529, IEC 529
CE- marking Yes
Electrical Safety UL508 UL508
Hazardous location cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Marine certificates ABS, BV, DNV-GL, LR, RS, CCS ABS, BV, DNV-GL, LR
RoHS compliance EN 50581:2012
WEEE compliance DIRECTIVE/2012/19/EU
Height 185 mm (7.3 in.) 185 mm (7.3 in.)
Width 59 mm (2.9 in.) 59 mm (2.9 in.)
Depth 127.5 mm (5.0 in.) 127.5 mm (5.0 in.)
Weight 1.5 kg (3.31 lbs) (BC810K02 package) 1.4 kg (3.1 lbs) (BC820K02 package)
Supported Communication
modules
RS-232 C PROFIBUS DP MB300 S100 I/O INSUM Drivebus
Module CI853 CI854A (Classic)
CI854B
CI855 CI856 CI857 CI858
Article number 3BSE 018103R1 3BSE030220R1
(CI854A (Classic))
3BSE069449R1
(CI854B)
3BSE018106R1 3BSE026055R1 3BSE018144R1 3BSE018135R1
Protocol MODBUS RTU
master, COMLI
master/ slave,
Siemens 3964R
master, User
defined protocols
DP-V1 (PA via
Linking Device)
MasterBus 300 ABB’s S100 I/O IEEE 802.3 ABB’s DriveBus
Master or slave Master/slave Master Master/slave Master Master Master
Number of channels 2 2 2 1 1 1 main, 2 aux
Max units on CEX bus 12 12 12 12 6 2
Transmission speed 75 - 19 200 b/s 9.6 - 12,000kbit/s 10 Mbit/s,
200 Datasets/s
- 10 Mbit/s 4 Mbit/s
Cable redundancy No Yes Yes No No No
Module redundancy No Yes No No No No
Hot Swap Yes Yes Yes Yes Yes Yes
Connectors RJ-45 female
(8-pin)
DB female
(9-pin )
RJ-45 female
(8-pin)
Miniribbon
(36-pin)
RJ-45 female
(8-pin)
Fiberoptic
24 V current consumption typ 100 mA typ 190 mA typ 150 mA typ 200 mA typ 150 mA typ 200 mA
Protection class IP20 according to EN60529, IEC 529
Certification (1)
• CE-marked Yes Yes Yes Yes Yes Yes
• UL 508 Yes Yes Yes Yes Yes Yes
• UL 60079-15
(Class 1 Zone 2)
Yes Yes Yes Yes Yes Yes
• RoHS compliance EN 50581:2012
• WEEE compliance DIRECTIVE/2012/19/EU
Dimensions Width 58 x Height 186 x Depth 135 mm (2.3 x 7.3 x 5.3 in.)
Weight (including base) 520 g (1.2 lbs) 700 g (1.5 lbs) 700 g (1.5 lbs) 600 g (1.3 lbs) 600 g (1.3 lbs) 700 g (1.5 lbs)
(1) For detailed information on each module, please visit: www.compacthardwareselector.com
Supported Communication
modules
Satt I/O MODBUS TCP IEC 61850 AF100 PROFINET IO EtherNet/IP
DeviceNet
Module CI865 CI867/CI867A CI868/CI868A CI869 CI871/CI871A CI873/CI873A
Article number 3BSE040795R1 3BSE043660R1
(CI867)
3BSE092689R1
(CI867A)
3BSE048845R1
(CI868)
3BSE092691R1
(CI868A)
3BSE049110R1 3BSE056767R1
(CI871)
3BSE092693R1
(CI871A)
3BSE056899R1
(CI873)
3BSE092695R1
(CI873A)
Protocol ABB’s Satt I/O MODBUS TCP IEC 61850 Advant Fieldbus
100
PROFINET IO EtherNet/IP
DeviceNet
(via LD800DN)
Master or slave Master Master/slave Master Slave Master Master
Number of channels 1 2 (CI867A 1 channel) 1 2 1 1
Max units on CEX bus 4 12 4 4 12 4
Transmission speed - 10/100 Mbit/s
(Ch1), 10 Mbit/s
(Ch2)
10/100 Mbit/s Up to 500 Kbit/s 10/100 Mbit/s 10/100 Mbit/s
Cable redundancy No No No Yes No No
Module redundancy No Yes No Yes Yes Yes
Hot Swap Yes Yes Yes Yes Yes Yes
Connectors BNC RJ-45 female
(8-pin)
RJ-45 female
(8-pin)
Phoenix
(4-pin)
RJ-45 female
(8-pin)
RJ-45 female
(8-pin)
24 V current consumption typ 190 mA typ 160 mA typ 160 mA typ 160 mA typ 160 mA typ 160 mA
Protection class IP20 according to EN60529, IEC 529
Certification (1)
• CE-marked Yes Yes Yes Yes Yes Yes
• UL 508 Yes Yes Yes Yes Yes Yes
• UL 60079-15
(Class 1 Zone 2)
Yes Yes Yes Yes Yes Yes
• RoHS compliance EN 50581:2012
• WEEE compliance DIRECTIVE/2012/19/EU
Dimensions Width 58 x Height 186 x Depth 135 mm (2.3 x 7.3 x 5.3 in.)
Weight (including base) 600 g (1.3 lbs) 700 g (1.5 lbs) 700 g (1.5 lbs) 700 g (1.5 lbs) 700 g (1.5 lbs) 700 g (1.5 lbs)
