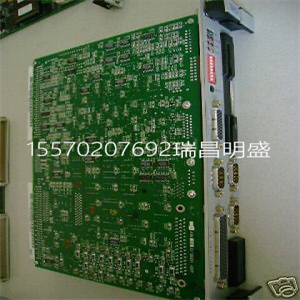

560ETH03 1KGT009900R0001 自动化工控驱动器

560ETH03 1KGT009900R0001 自动化工控驱动器
ROFIBUS DP、基金会现场总线H1、基金会高速现场总线
以太网和双RS-232C端口是可用于
连接到CEX总线。可以使用冗余通信
接口，例如PROFIBUS DP。
38页的图6提供了连接S800 I/O的各种方式的示例
单位。可以看到，在38页图6的右上方区域
已连接单元群集（或组）（每个群集的大单元数为12）
连接至AC 800M控制器的电气模块总线。然而，另外七个
可以将簇（每个簇包括多达12个单元）添加到光学模块总线，
因此，当仅使用时，每个AC 800M控制器的总计数为96个
模块总线。
在38页图6的左侧，有一个PROFIBUS DP段。这允许
用于大量增加连接到每个AC 800M控制器的单元数量。
此处，该段显示为具有FCI单元（CI801型），连接到
PROFIBUS DP网络。FCI单位的使用允许选择以下单位：
几个I/O系列。
39页的图7显示了基于
基金会现场总线高速以太网（FF HSE）。
有关更多示例，请参阅中I/O系统的相关文档
问题
将S800输入/输出单元（使用ModuleBus）连接到AC 800M控制器
安装有PM851/PM851A处理器单元，仅限于一个电气
模块总线集群和一个光学模块总线集群。
PM8xx/TP830处理器单元-概述1节介绍
38 3BSE036351-510 A
图6.单CPU中AC 800M/S800 I/O互连示例
配置
注1-多7个集群x 12=84个模块。集群之间的大距离为200米。
注2-远程S800输入/输出。多24个模块/站（12个/集群），
24 x 32=每段768个模块。
（1集群仅适用于PM851）限制适用，请参阅I/O文档。
附加站
多
每站32个
转发器
TB820
CI801
TB820
至6个附加光学元件
模块总线簇
视力的
R段
单元
视力的
视力的
CI854A
见注1
见注2
1段
现场总线DP
（不是PM851）
注3：PM851多一个CEX模块。
见注3
1节PM8xx/TP830处理器单元简介-概述
3BSE036351-510 A 39
图7.AC 800M/S800输入/输出和基金会现场总线高速示例
单CPU配置中的以太网互连
PM860 DI810 AI810 DO810
中央处理器
CI860 CI854A
每个集群多12个单元
TB820 DI810 AI810 AO820
至6个附加光学元件
电气模块总线集群
每个集群多12个模块
模块总线簇
看见
注1
看见
注2
注3——例如，基金会现场总线
视力的
视力的
现场总线DP
多12个单位
基础
现场总线HSE
LD 800HSE
见注3
高速以太网
基金会现场总线H1链路
1…4链接
FF场
装置
1至4链路基金会现场总线H1
FF场
装置
FF场
装置
HSE
装置
注1–多7个集群（PM851的1个光学集群）。
注2——中央S800输入/输出。多96个单位。
集群之间的大距离为200米。
限制适用，请参阅I/O文档。
看见
注4
注4–PM851多一个CEX模块。
连接装置LD 800HSE
LD 800HSE
见注3
PM891处理器单元-概述1节介绍
40 3BSE036351-510 A
PM891处理器单元-概述
PM891是一种高性能控制器，能够处理应用程序
具有高要求。
PM891通过光学模块总线连接到S800 I/O系统。它可以行动
作为独立过程控制器，或作为执行本地控制任务的控制器
在控制网络中。
两个PM891控制器可以作为一个冗余对一起工作，其中一个是PM891
一个用作主控制器，另一个用作备用控制器。后备
如果在中发生任何硬件错误，控制器将接管过程控制器任务
主控制器。
控制网络连接通过两个内置的IEEE802.3以太网实现
PM891上的信道。
PM891还提供通信扩展总线（CEX总线），其中
可以连接多个扩展模块。这些模块提供连接
适用于各种现场总线和I/O系统。如果是冗余对，则
PM891连接到同一CEX总线，其中一个可以控制
模块。
物理上，PM891处理器单元包括：
•电源和状态信号连接器（L+、L-、SA、SB）。
•用于电气CEX总线的DB25连接器。
•外部电池连接器。
•两个以太网通道的RJ45连接器。
•一个Com端口。
•光模块总线连接器，多可连接七个集群，
具有12个非冗余或6个冗余模块（即7x12=84个模块）。
•冗余链路连接器。
•SD（安全数字）存储器连接器。
•LED。
•按钮复位开关。

560ETH03 1KGT009900R0001 自动化工控驱动器


560ETH03 1KGT009900R0001 自动化工控驱动器

ROFIBUS DP, FOUNDATION Fieldbus H1, FOUNDATION Fieldbus High Speed
Ethernet and dual RS-232C ports are some examples of unit types available for
connection to the CEX-Bus. It is possible to use redundant communication
interfaces, for example PROFIBUS DP.
Figure 6 on page 38 provides examples of various ways to connect the S800 I/O
units. It can be seen, at the top right-hand area of Figure 6 on page 38, that one
cluster (or group) of units (maximum number of units per cluster is 12) is connected
to the electrical ModuleBus of an AC 800M Controller. However, a further seven
clusters (each comprising up to 12 units) can be added to the optical ModuleBus,
thus achieving a total count of 96 units per AC 800M Controller when using only
the ModuleBus.
To the left on Figure 6 on page 38, there is a PROFIBUS DP segment. This allows
for a large increase in the numbers of units connected to each AC 800M Controller.
Here the segment is shown as having an FCI unit (type CI801), connected to the
PROFIBUS DP network. The use of FCI units allows the selection of units from
several I/O families.
Figure 7 on page 39 shows another example for I/O units based on a
FOUNDATION Fieldbus High Speed Ethernet (FF HSE).
For further examples refer to the relevant documentation for the I/O system in
question.
Connecting S800 I/O units (using the ModuleBus) to an AC 800M Controller
mounted with a PM851/PM851A processor unit is restricted to, one electrical
ModuleBus cluster and one optical ModuleBus cluster.
PM8xx/TP830 Processor Unit – General Section 1 Introduction
38 3BSE036351-510 A
Figure 6. Example of AC 800M/S800 I/O Interconnection in Single CPU
Configuration
Note1 - Maximum 7 clusters x 12 = 84 modules. Max 200 m between clusters.
Note 2 - Remote S800 I/O. Maximum 24 modules/station (12/cluster),
24 x 32 =768 modules per segment.
(1 cluster only for PM851)Restrictions apply, see I/O documentation.
Additional stations
up to maximum of
32 stations per
Repeater
TB820
CI801
TB820
To 6 Additional Optical
Modulebus Clusters
Optical
Segment R
Unit
Optical
Optical
CI854A
See Note 1
See Note 2
1 Segment of
PROFIBUS DP
(not PM851)
Note 3 - Maximum one CEX-module for PM851.
See Note 3
Section 1 Introduction PM8xx/TP830 Processor Unit – General
3BSE036351-510 A 39
Figure 7. Example of AC 800M/S800 I/O and FOUNDATION Fieldbus High Speed
Ethernet Interconnection in Single CPU Configuration
PM860 DI810 AI810 DO810
CPU
CI860 CI854A
Max 12 units per Cluster
TB820 DI810 AI810 AO820
To 6 Additional Optical
Electrical Modulebus Cluster
Max 12 Modules per Cluster
Modulebus Clusters
See
Note 1
See
Note 2
Note 3 – For example FOUNDATION Fieldbus
Optical
Optical
PROFIBUS DP
Max 12 units
FOUNDATION
Fieldbus HSE
LD 800HSE
see Note 3
High Speed Ethernet
FOUNDATION Fieldbus H1 Link
1...4 Links
FF Field
Device ...
1 to 4 Links FOUNDATION Fieldbus H1
FF Field
Device
FF Field
Device
HSE
Device
Note 1 – Maximum 7 clusters (1 optical cluster for PM851).
Note 2 – Central S800 I/O. Max. 96 units.
Max 200 m between clusters.
Restrictions apply, see I/O documentation.
See
Note 4
Note 4 – Maximum one CEX-module for PM851.
Linking Device LD 800HSE
LD 800HSE
see Note 3
PM891 Processor Unit – General Section 1 Introduction
40 3BSE036351-510 A
PM891 Processor Unit – General
PM891 is a high performance controller, which is capable of handling applications
with high requirements.
PM891 connects to the S800 I/O system through the optical Modulebus. It can act
as a stand-alone Process Controller, or as a controller performing local control tasks
in a control network.
Two PM891 controllers can function together as a redundant pair, with one PM891
acting as the primary controller and the other acting as the backup. The backup
controller takes over the process controller tasks if any hardware error occurs in the
primary controller.
The control network connectivity is obtained by two built in IEEE802.3 Ethernet
channels on PM891.
PM891 also provides a communication expansion bus (CEX-Bus) to which a
number of expansion modules can be connected. These modules offers connectivity
to a wide range of field bus and I/O systems. In case of a redundant pair, both
PM891s are connected to the same CEX-Bus and one of them can control the
modules.
Physically, the PM891 Processor Unit consists of:
• Connector for power supply and status signals (L+, L-, SA, SB).
• DB25 connector for Electrical CEX-Bus.
• External battery connector.
• RJ45 connectors for the two Ethernet channels.
• One Com port.
• Optical Modulebus connector for connection to a maximum of seven clusters,
with 12 non-redundant or six redundant modules (that is, 7x12 = 84 modules).
• Connectors for Redundancy Link.
• SD (Secure Digital) memory connector.
• LEDs.
• Pushbutton reset switch.
