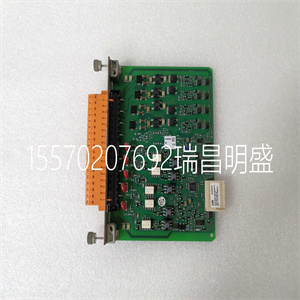

ABB 控制板 83886-001 UI 4-083885-001 83886001

ABB 控制板 83886-001 UI 4-083885-001 83886001
DO814 16信道，2组8信道，24 V直流，大0.5 A，晶体管，电流吸收器，防短路。
DO815 8信道，2组4信道，24 V直流，大2 A，晶体管，电流源，短路保护，线路故障检测。
DO818 32信道，2组16信道，24 V，大0.5 A直流，晶体管，电流源，防短路。
DO820 8信道，独立回路，5-250 V，大3 A交流/直流，继电器（无）。
DO821 8信道，独立回路，5-250 V，大3 A交流/直流，继电器（N.c.）。
DO828 16通道，独立回路，5-250 V交流/5-125 V直流，大2 a交流/d.c.，继电器（未注明）。
模拟输入模块
AI810 8信道，单端，0（4）-20 mA，0（2）-10 V，12位。
AI815 8信道，带HART。0（4）…20 mA，0（1）…5 V，12位，单端，限流变送器电源。
AI820差分输入，4信道，0（1）-5 V、±0（2）-10 V、±1-20 mA，14位+符号。
AI825是单独的电流隔离通道，4个通道，±0（2）-10 V，±0（4）-20 mA，14位+符号。
AI830A RTD输入，8通道，Pt100，Ni100，Ni120，Cu10，电阻0-400欧姆，14位，3线。
AI835A TC输入，8通道，（7+参考连接），独立回路。TC类型B、C、D、E、J、K、L、N、R、S、T、U、-30…75mV，15位。
模拟输出模块
AO810V2 8信道，公共回路，0（4）-20 mA，14位，负载：850欧姆（防短路）。
AO815 8信道，带HART。4..20 mA，12位，负载：750欧姆，公共回路，防短路。
AO820 4通道，单独电流隔离，独立回路，测量范围：±0（2）-10 V，±0（4）-20 mA，分辨率：12位+符号，负载：500欧姆（电流）/5
kohms（电压），防短路。
本质安全模块
DI890 8信道、独立回路、接近传感器（NAMUR）或无电压触点。，电流吸收器，导线故障检测。
DO890 4通道，独立回路，负载150-5000欧姆，11 V@40 mA，电流源，线路故障检测，短路保护。
AI890 8信道，单端，0（4）-20 mA，12位，发射机电源。
AI893 8信道，TC:7+参考连接，9月返回。热电偶类型B、C、E、J、K、L、N、R、S、T、U、-10…80 mV。电阻式温度检测器：Pt50-1000、Ni100-500、Cu 10-100、电阻0-4000 W，
三线制。15位+符号。
AI895 8信道，单端，4-20 mA，12位，变送器电源，HART直通。
AO890 8信道，公共回路，0（4）-20 mA，12位，负载：725欧姆，防短路。
AO895 8通道，公共回路，4-20 mA，12位，负载：725欧姆，防短路，HART通过。
冗余模块
DI840 16通道，公共回路，24 V直流，电流接收器，扩展诊断，时间标记，电流限制传感器电源。
DP840 8信道，公共回路，0.5-20 kHz，12/24 V直流或NAMUR，扩展诊断，线路故障检测。
DO840 16通道，公共回路，24 V直流，大0.5 A，晶体管，电流源，防短路，扩展诊断。
AI843 TC输入，8信道+参考连接。TC类型：B、C、E、J、K、L、N、R、S、T、U、-30…75mV，16位，扩展诊断。
AI845 8通道，12位，0（4）-20 mA和0（1）-5 V，扩展诊断，HART直通，限流变送器电源，单端。
AO845 8通道，12位，公共回路，4-20 mA，扩展诊断，HART直通，750欧姆。
高完整性模块
AI880A 4..20 mA，8信道，12位，SIL3，限流变送器电源，0-20 mA，单端，扩展诊断，HART通信。
DI880 24 V直流，16通道，24 V直流输入，SIL3，时间标记，限流传感器电源，公共回路，电流接收器，扩展诊断。
DO880 24 V直流，16通道，0.5 A输出，SIL3，线路故障检测，24 V，晶体管，电流源短路保护，公共回路，扩展
诊断。
高完整性800xA系统需要SS823。每个电源单元一个，也是冗余配置。
S800输入/输出模块
系统800xA产品目录|S800输入/输出49
S800L输入/输出模块
S800L模块
DI801 16信道，1组，24 V直流，电流接收器。
DI802 8信道，110 V直流，150 V交流。
DI803 8信道，220 V直流，230 V交流。
DO801 16信道，公共回路，24 V，大0.5 A直流，晶体管，电流源，防短路。
DO802 8信道，5-250 V，大2 A交流/直流，继电器（未注明）。
AI801 8信道，单端，0（4）-20 mA，12位。
AO801 8信道，公共回路，0（4）-20 mA，12位，负载：小于750欧姆。
测量
84 (3.3) 127.5 (5.0) 162 (6.4)
120 (4.7) 132 (5.2)
110 (4.3)
58 (2.3) 127.5 (5.0) 162 (6.4) 136 (5.4)
86 (3.4) 58.5 (2.3)
58 (2.3) 132 (5.2) 162 (6.4)
123 (4.8) 127.5 (5.0) 162 (6.4)
123 (4.8) 132 (5.2) 162 (6.4)
58 (2,3) 132 (5.2) 194 (7,6)
尺寸单位为毫米（英寸）
CI810、CI820、TB815紧凑型I/O冗余I/O
扩展I/O CI801、S800L I/O冗余通信模块本质安全I/O
AC 800M和S800输入/输出的环境数据
气候操作条件0至+55摄氏度（储存-40至+70摄氏度），相对湿度=5至95%，无冷凝，IEC/EN 61131-2
防护等级IP20，符合EN 60529和IEC 529
腐蚀防护G2组件
ABB 控制板 83886-001 UI 4-083885-001 83886001

ABB 控制板 83886-001 UI 4-083885-001 83886001
DO814 16 channels, 2 groups of 8 channels, 24 V d.c., max 0.5 A, transistor, current sink, short-circuit-proof.
DO815 8 channels, 2 groups of 4 channels, 24 V d.c., max 2 A, transistor, current source, short-circuit-proof, wire-fault detection.
DO818 32 Channels, 2 groups of 16 channels, 24 V, max 0.5 A d.c., transistor, current source, short-circuit-proof.
DO820 8 channels, separate returns, 5-250 V, max 3 A a.c./d.c., relay (N.O.).
DO821 8 channels, separate returns, 5-250 V, max 3 A a.c./d.c., relay (N.C.).
DO828 16 Channels, separate returns, 5-250 V a.c / 5-125 V d.c, max 2 A a.c./d.c., relay (N.O.).
Analog input modules
AI810 8 channels, single-ended, 0(4)-20 mA, 0(2)-10 V, 12 bits.
AI815 8 channels with HART. 0(4)..20 mA, 0(1)..5 V, 12 bit, single ended, current limited transmitter supply.
AI820 Differential inputs, 4 channels, 0(1)-5 V, ±0(2)-10 V, ±0(4)-20 mA, 14 bits + sign.
AI825 Individually galvanically isolated channels, 4 channels, ±0(2)-10 V, ±0(4)- 20 mA, 14 bits + sign.
AI830A RTD inputs, 8 channels, Pt100, Ni100, Ni120, Cu10, resistor 0-400 ohms, 14 bits, 3-wire.
AI835A TC inputs, 8 channels, (7+ ref. junction), separate returns. TC types B, C, D, E, J, K, L, N, R, S, T, U, - 30…75 mV, 15 bits.
Analog output modules
AO810V2 8 channels, common return, 0(4)-20 mA, 14 bits, load: 850 ohms (short-circuit-proof).
AO815 8 channels with HART. 4..20 mA, 12 bit, load: 750 ohms, common return, short-circuit-proof.
AO820 4 channels, individually galvanically isolated, separate returns, measuring range: ±0(2)-10 V, ±0(4)-20 mA, resolution: 12 bits + sign, load: 500 ohms (current) / 5
kohms (voltage), short-circuit-proof.
Intrinsic-safety modules
DI890 8 channels, separate returns, proximity sensors (NAMUR) or voltage-free contact., current sink, wire-fault detection.
DO890 4 channels, separate returns, load 150-5000 ohms, 11 V @ 40 mA, current source, wire-fault detection, short circuit-proof.
AI890 8 channels, single-ended, 0(4)-20 mA, 12 bits, transmitter power supply.
AI893 8 channels, TC: 7 + ref. junction, sep. returns. TC types B, C, E, J, K, L, N, R, S, T, U, -10…80 mV. RTD: Pt50-1000, Ni100-500, Cu 10-100, resistor 0-4000 W,
3-wire. 15 bits + sign.
AI895 8 channels, single-ended, 4-20 mA, 12 bits, transmitter power supply, HART pass-through.
AO890 8 channels, common return, 0(4)-20 mA, 12 bits, load: 725 ohms short-circuit-proof.
AO895 8 channels, common return, 4-20 mA, 12 bits, load: 725 ohms short-circuit-proof, HART pass-through.
Redundant modules
DI840 16 channels, common return, 24 V d.c., current sink, extended diagnostics, time-tagging, current limited sensor supply.
DP840 8 channels, common return, 0.5-20 kHz, 12/24 V d.c or NAMUR, extended diagnostics, wire-fault detection.
DO840 16 channels, common return, 24 V d.c., max. 0,5 A, transistor, current source, short-circuit-proof, extended diagnostics.
AI843 TC input, 8 channels + ref. junction. TC types: B, C, E, J, K, L, N, R, S, T, U, -30…75 mV, 16 bits, extended diagnostics.
AI845 8 channels, 12 bits, 0(4)-20 mA 0(1)-5 V, extended diagnostics, HART pass-through, current limited transmitter supply, single ended.
AO845 8 channels, 12 bits, common return, 4-20 mA, extended diagnostics, HART pass-through, 750 ohms.
High Integrity modules
AI880A 4..20 mA, 8 channels, 12 bits, SIL3, current limited transmitter supply, also 0-20 mA, single ended, extended diagnostics, HART communication.
DI880 24 V d.c., 16 channels, 24 V d.c. inputs, SIL3, time-tagging, current limited sensor supply, common return, current sink, extended diagnostics.
DO880 24 V d.c., 16 channels, 0,5 A outputs, SIL3, wire-fault detection, 24 V, transistor, current source short-circuit-proof, common return, extended
diagnostics.
SS823 Required in a High Integrity 800xA system. One per power supply unit, also at redundant configurations.
S800 I/O Modules
System 800xA Product Catalog | S800 I/O 49
S800L I/O Modules
S800L modules
DI801 16 channels, 1 group, 24 V d.c., current sink.
DI802 8 channels, 110 V d.c., 150 V a.c.
DI803 8 channels, 220 V d.c., 230 V a.c.
DO801 16 channels, common return, 24 V, max 0.5 A d.c., transistor, current source, short-circuit-proof.
DO802 8 channels, 5-250 V, max 2 A a.c./d.c., relay (N.O.).
AI801 8 channels, single-ended, 0(4)-20 mA, 12 bits.
AO801 8 channels, common return, 0(4)-20 mA, 12 bits, load: less than 750 ohms.
Measurements
84 (3.3) 127.5 (5.0) 162 (6.4)
120 (4.7) 132 (5.2)
110 (4.3)
58 (2.3) 127.5 (5.0) 162 (6.4) 136 (5.4)
86 (3.4) 58.5 (2.3)
58 (2.3) 132 (5.2) 162 (6.4)
123 (4.8) 127.5 (5.0) 162 (6.4)
123 (4.8) 132 (5.2) 162 (6.4)
58 (2,3) 132 (5.2) 194 (7,6)
Dimensions in mm (in.)
CI810 CI820, TB815 Compact I/O Redundant I/O
Extended I/O CI801, S800L I/O Redundant Comm. Modules Intrinsic safety I/O
Environmental Data for AC 800M and S800 I/O
Climatic Operating Conditions 0 to +55 C (Storage -40 to +70C), RH=5 to 95 % no condensation, IEC/EN 61131-2
Protection class IP20 according to EN 60529, IEC 529
Corrosive protection G2 compliant according to ISA-71.04 (G3 compliant according to ISA-71.04 available on request)
Electromagnetic Compatibility and CE-mark Meets EMC directive 2004/108/EC according to EN 61000-6-2 and EN 61000-6-4
Electromagnetic Emission Tested according to EN 61000-6-4 EMC – Generic Emission Standard, Part 2 – Industrial Environment
Electromagnetic Immunity Tested according to EN 61000-6-2 EMC – Generic Immunity Standard, Part 2 – Industrial Environment
Electrical Safety UL508, IEC/EN 61131-2
Hazardous Classified Locations UL/CSA 60079-15 (Class 1 Zone 2)
Hazardous Classified Locations ATEX S890 series of I/O modules: Category 3 (1) G, EEx nA [ia] IIC T4
Safety Integrity (IEC 61508) PM865, AI880A, DI880, DO880: IEC 61508 up to SIL3
