21NRXx-LNN-NS-00*D C B A
电机数据
保持扭矩（双极/并联2相接通）MH Nm 0,77 0,82 0,79 0,81
每个绕组的额定电流（双极/并联）Ia 1,5 3,5 4,6 5,6
技术数据
每分辨率200步
阶跃角°1,8 1,8
角度精度%3 3 3 3
第2、2、2和2阶段
绕组电阻RphΩ 5,22 1,06 0,64 0,46
绕组电感率Lph mH 10,3 2,3 1,1 0,8
止动扭矩MP Nm 0,03 0,03
绝缘等级B B B B
绝缘电感100MΩ @ 500VDC
绝缘测试500VDC 1min
机械数据
转子惯性J Kgm2
*10-3 0,012 0,012 0,012 0,012
质量m kg 0,68 0,68
长度Lmax mm 52,452,452.4
环境温度°C-20至+40
高表面温度°C 95
防护等级IP 23
*请将项目编号中的x替换为所需绕组的字母。
技术数据10/03太平洋科学
4个步进电机Powermax II®
P22NRXx-LNN-NS-00*D C B A
电机数据
保持扭矩（双极/并联2相接通）MH Nm 1,43 1,43 2,51 1,39
每个绕组的额定电流（双极/并联）Ia 2,5 3,1 4,6 6,5
技术数据
每分辨率200步
阶跃角°1,8 1,8
角度精度%3 3 3 3
第2、2、2和2阶段
绕组电阻RphΩ 2,44 1,56 0,76 0,42
绕组电感率Lph mH 6,2 3,9 2,1 0,8
止动扭矩MP Nm 0,05 0,05
绝缘等级B B B B
绝缘电感100MΩ @ 500VDC
绝缘测试500VDC 1min
机械数据
转子惯性J Kgm2
*10-3 0,025 0,025 0,025 0,025
质量m kg 1,13 1,13
长度Lmax mm 78,8 78,8
环境温度°C-20至+40
高表面温度°C 95
防护等级IP 23
*请将项目编号中的x替换为所需绕组的字母。
技术数据P系列（Sigmax®）
电机数据D C B A
保持扭矩（双极/并联2相接通）
每绕组额定电流（双极/并联）MH Nm 0,95 1,02 0,97 1,00
技术数据I A 1,5 3,5 4,6 5,6
全步
步进角200/分辨率
角度精度°1,8 1,8
阶段%1,5 1,5
绕组电阻2 2 2 2
绕组电感RphΩ 5,22 1,06 0,64 0,46
锁定扭矩Lph mH 8,7 2,0 1,0 0,7
绝缘等级MP Nm 0066 0066
绝缘电感
电介质测试100米Ω @ 500VDC
机械数据500VDC 1min
转子惯性
质量J Kgm2
*10-3 0,012 0,012 0,012 0,012
长度m kg 0,68 0,68
环境温度Lmax mm 52,4 52,4
高表面温度°C-20至+40
保护等级°C 95
电机数据IP 23

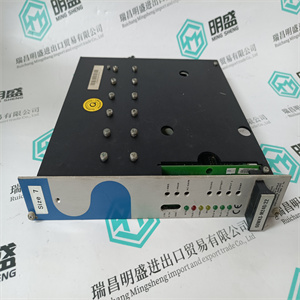

F46GEBA-R4-NS-NV-00 应用于伺服电机 Pacific Scientific

F46GEBA-R4-NS-NV-00 应用于伺服电机 Pacific Scientific
21NRXx-LNN-NS-00* D C B A
Motor Data
Holding torque (bipolar/parallel 2 phases on) MH Nm 0,77 0,82 0,79 0,81
Rated current per winding (bipolar/parallel) I A 1,5 3,5 4,6 5,6
Technical Data
Full step 200 per resolution
Step angle ° 1,8 1,8 1,8 1,8
Angular accuracy % 3 3 3 3
Phases 2 2 2 2
Winding resistance Rph Ω 5,22 1,06 0,64 0,46
Winding inductivity Lph mH 10,3 2,3 1,1 0,8
Detent torque MP Nm 0,03 0,03 0,03 0,03
Insulation class B B B B
Insulation inductance 100MΩ @ 500VDC
Dielectricity test 500VDC 1min
Mechanical Data
Rotor inertia J Kgm2
*10-3 0,012 0,012 0,012 0,012
Mass m kg 0,68 0,68 0,68 0,68
Length Lmax mm 52,4 52,4 52,4 52,4
Ambient temperature °C -20 up to +40
Max. surface temperature °C 95
Protection class IP 23
* Please replace the x in the item number by the letter of the requested winding.
Technical Data 10/03 Pacific Scientific
4 Stepper Motors Powermax II®
P22NRXx-LNN-NS-00* D C B A
Motor Data
Holding torque (bipolar/parallel 2 phases on) MH Nm 1,43 1,43 1,51 1,39
Rated current per winding (bipolar/parallel) I A 2,5 3,1 4,6 6,5
Technical Data
Full step 200 per resolution
Step angle ° 1,8 1,8 1,8 1,8
Angular accuracy % 3 3 3 3
Phases 2 2 2 2
Winding resistance Rph Ω 2,44 1,56 0,76 0,42
Winding inductivity Lph mH 6,2 3,9 2,1 0,8
Detent torque MP Nm 0,05 0,05 0,05 0,05
Insulation class B B B B
Insulation inductance 100MΩ @ 500VDC
Dielectricity test 500VDC 1min
Mechanical Data
Rotor inertia J Kgm2
*10-3 0,025 0,025 0,025 0,025
Mass m kg 1,13 1,13 1,13 1,13
Length Lmax mm 78,8 78,8 78,8 78,8
Ambient temperature °C -20 up to +40
Max. surface temperature °C 95
Protection class IP 23
* Please replace the x in the item number by the letter of the requested winding.
Technical Data P Series (Sigmax®)
Motor Data D C B A
Holding torque (bipolar/parallel 2 phases on)
Rated current per winding (bipolar/parallel) MH Nm 0,95 1,02 0,97 1,00
Technical Data I A 1,5 3,5 4,6 5,6
Full step
Step angle 200 per resolution
Angular accuracy ° 1,8 1,8 1,8 1,8
Phases % 1,5 1,5 1,5 1,5
Winding resistance 2 2 2 2
Winding inductivity Rph Ω 5,22 1,06 0,64 0,46
Detent torque Lph mH 8,7 2,0 1,0 0,7
Insulation class MP Nm 0,066 0,066 0,066 0,066
Insulation inductance B B B B
Dielectricity test 100MΩ @ 500VDC
Mechanical Data 500VDC 1min
Rotor inertia
Mass J Kgm2
*10-3 0,012 0,012 0,012 0,012
Length m kg 0,68 0,68 0,68 0,68
Ambient temperature Lmax mm 52,4 52,4 52,4 52,4
Max. surface temperature °C -20 up to +40
Protection class °C 95
Motor Data IP 23
