电机数据D C B A
保持扭矩（双极/并联2相接通）
每绕组额定电流（双极/并联）MH Nm 0,95 1,02 0,97 1,00
技术数据I A 1,5 3,5 4,6 5,6
全步
步进角200/分辨率
角度精度°1,8 1,8
阶段%1,5 1,5
绕组电阻2 2 2 2
绕组电感RphΩ 5,22 1,06 0,64 0,46
锁定扭矩Lph mH 8,7 2,0 1,0 0,7
绝缘等级MP Nm 0066 0066
绝缘电感
电介质测试100米Ω @ 500VDC
机械数据500VDC 1min
转子惯性
质量J Kgm2
*10-3 0,012 0,012 0,012 0,012
长度m kg 0,68 0,68
环境温度Lmax mm 52,4 52,4
高表面温度°C-20至+40
保护等级°C 95
电机数据IP 23
*请将项目编号中的x替换为所需绕组的字母。
太平洋科学10/03技术数据
步进电机Powermax II®5
M22NRXx-LNN-NS-00*D C B A
电机数据
保持扭矩（双极/并联2相接通）MH Nm 1,68 1,68 2,79 1,62
每个绕组的额定电流（双极/并联）Ia 2,5 3,1 4,6 6,5
技术数据
每分辨率200步
阶跃角°1,8 1,8
角度精度%1,5 1,5
第2、2、2和2阶段
绕组电阻RphΩ 2,44 1,56 0,76 0,42
绕组电感率Lph mH 5,0 3,1 1,7 0,7
止动扭矩MP Nm 0,120,120,12
绝缘等级B B B B
绝缘电感100MΩ @ 500VDC
绝缘测试500VDC 1min
机械数据
转子惯性J Kgm2
*10-3 0,025 0,025 0,025 0,025
质量m kg 1,13 1,13
长度Lmax mm 78,8 78,8
环境温度°C-20至+40
高表面温度°C 95
防护等级IP 23
*请将项目编号中的x替换为所需绕组的字母。
技术数据10/03太平洋科学
6台步进电机Powermax II®
扭矩特性
（双极并联连接，带驱动器DSM5-70）
P系列（选定绕组）
M系列（选定绕组）
0
0,2
0,4
0,6
0,8
1.
1,2
0 2000 4000 6000 8000 10000 12000 14000 16000
频率（Hs/s）
出血量（Nm）
M21-L-B
（67V/4.6A）
M22-L-A
（67V/4.6A）
频率（全步长/秒）
扭矩（Nm）
0
0,2
0,4
0,6
0,8
1.
1,2
0 2000 4000 6000 8000 10000 12000 14000 16000
频率（Hs/s）
Drehmoment（纳米）
P22-L-A
（67V/4.6A）
P2H-L-H
（67V/4.6A）
P21-L-B
（67V/4.6A）
频率（全步长/秒）
扭矩（Nm）
太平洋科学10/03技术数据
步进电机Powermax II®7
½升
径向和轴向轴载荷
Fradial=90 N
传真=60 N
尺寸
所有尺寸单位：mm
电机类型P2H P21/M21 P22/M22
长度40,7 52,4 78,8
标准版
•NEMA 23
•光滑轴Ø6,35 mm
•8个飞线用于串联或并联连接
•单轴（版本…-LNN-…）
•双轴替代品（版本…-LDN-…）
•连接电缆KAB。300必须单独订购
本系列以及步进驱动器和其他附件的其他类型和选项
可根据要求提供。
关于轴长度的一半，到轴承的距离
（包括。
配合插头）
销售和服务
我们致力于的客户服务。为了以有效的方式为您服务
请联系您当地的销售代表以获得帮助。
如果您不认识当地销售代表，请联系我们的客户支持。
Danaher Motion客户服务步进机产品欧洲
Danaher Motion GmbH电话+49（0）6151-8796-10
罗伯特·博世大街10号传真+49（0）6151-8796-123
D-64331 Weiterstadt电子邮件bautz@danaher-motion.de
访问欧洲Danaher运动网站www.DanaherMotion。net获取更多信息
关于Danaher Motion和我们的产品系列。

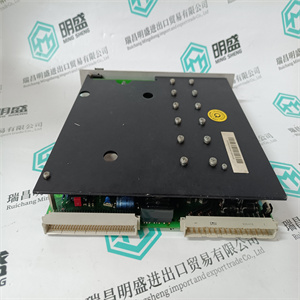

SC403-013-T2 应用于伺服控制器 Pacific Scientific

SC403-013-T2 应用于伺服控制器 Pacific Scientific
Motor Data D C B A
Holding torque (bipolar/parallel 2 phases on)
Rated current per winding (bipolar/parallel) MH Nm 0,95 1,02 0,97 1,00
Technical Data I A 1,5 3,5 4,6 5,6
Full step
Step angle 200 per resolution
Angular accuracy ° 1,8 1,8 1,8 1,8
Phases % 1,5 1,5 1,5 1,5
Winding resistance 2 2 2 2
Winding inductivity Rph Ω 5,22 1,06 0,64 0,46
Detent torque Lph mH 8,7 2,0 1,0 0,7
Insulation class MP Nm 0,066 0,066 0,066 0,066
Insulation inductance B B B B
Dielectricity test 100MΩ @ 500VDC
Mechanical Data 500VDC 1min
Rotor inertia
Mass J Kgm2
*10-3 0,012 0,012 0,012 0,012
Length m kg 0,68 0,68 0,68 0,68
Ambient temperature Lmax mm 52,4 52,4 52,4 52,4
Max. surface temperature °C -20 up to +40
Protection class °C 95
Motor Data IP 23
* Please replace the x in the item number by the letter of the requested winding.
Pacific Scientific 10/03 Technical Data
Stepper Motors Powermax II® 5
M22NRXx-LNN-NS-00* D C B A
Motor Data
Holding torque (bipolar/parallel 2 phases on) MH Nm 1,68 1,68 1,79 1,62
Rated current per winding (bipolar/parallel) I A 2,5 3,1 4,6 6,5
Technical Data
Full step 200 per resolution
Step angle ° 1,8 1,8 1,8 1,8
Angular accuracy % 1,5 1,5 1,5 1,5
Phases 2 2 2 2
Winding resistance Rph Ω 2,44 1,56 0,76 0,42
Winding inductivity Lph mH 5,0 3,1 1,7 0,7
Detent torque MP Nm 0,12 0,12 0,12 0,12
Insulation class B B B B
Insulation inductance 100MΩ @ 500VDC
Dielectricity test 500VDC 1min
Mechanical Data
Rotor inertia J Kgm2
*10-3 0,025 0,025 0,025 0,025
Mass m kg 1,13 1,13 1,13 1,13
Length Lmax mm 78,8 78,8 78,8 78,8
Ambient temperature °C -20 up to +40
Max. surface temperature °C 95
Protection class IP 23
* Please replace the x in the item number by the letter of the requested winding.
Technical Data 10/03 Pacific Scientific
6 Stepper Motors Powermax II®
Torque Characteristics
(connection bipolar, parallel, with drive DSM5-70)
 P Series (selected windings)
M Series (selected windings)
0
0,2
0,4
0,6
0,8
1
1,2
0 2000 4000 6000 8000 10000 12000 14000 16000
Frequenz (Hs/s)
Drhemoment (Nm)
M21-L-B
(67V/4,6A)
M22-L-A
(67V/4,6A)
Frequency (full step/s)
Torque (Nm)
0
0,2
0,4
0,6
0,8
1
1,2
0 2000 4000 6000 8000 10000 12000 14000 16000
Frequenz (Hs/s)
Drehmoment (Nm)
P22-L-A
(67V/4,6A)
P2H-L-H
(67V/4,6A)
P21-L-B
(67V/4,6A)
Frequency (full step/s)
Torque (Nm)
Pacific Scientific 10/03 Technical Data
Stepper Motors Powermax II® 7
½ L
Radial and Axial Shaft Loading
Fradial = 90 N
Faxial = 60 N
Dimensions
all dimensions in mm
Motor type P2H P21/M21 P22/M22
Length 40,7 52,4 78,8
Standard Version
• NEMA 23
• smooth shaft Ø 6,35 mm
• 8 flying leads for serial or parallel connection
• single shaft (version ...-LNN-...)
• alternative with double shaft (version ...-LDN-...)
• connecting cable KAB.300 has to be ordered separately
Further types and options for this series as well as stepper drives and other accessories
are available upon request.
regarding to half the shaft length distance to the bearing
(incl.
mating plugs)
Sales and Service
We are committed to quality customer service. In order to serve you in the most effective way
please contact your local sales representative for assistance.
If you do not know the local sales representative please contact our customer support.

Danaher Motion Customer Service Stepper Products Europe
Danaher Motion GmbH Phone +49(0)6151-8796-10
Robert-Bosch-Strasse 10 Fax +49(0)6151-8796-123
D-64331 Weiterstadt E-Mail bautz@danaher-motion.de
Visit the european Danaher Motion Website at www.DanaherMotion.net for further information
about Danaher Motion and our product range.
