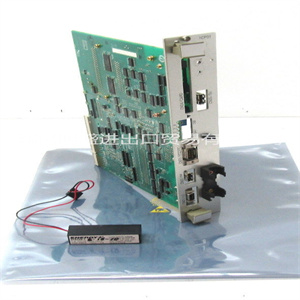

ABB电路板模块 83SR50 83SR50C-E GJR2395500R1210 库存优势
第3条
REF615标准配置
参考文献615:91
应用手册
A071378 V4 EN
图45：报警指示
连接IED的信号输出，以提供以下方面的专用信息：
•启动任何保护功能SO1（X100:10-12）
•任何保护功能SO2的运行（跳闸）（X100:13-14）
•过电流保护功能SO2任何阶段的运行（跳闸）
（X110:17-19）
•接地故障保护功能SO3任何阶段的运行（跳闸）
（X110:20-22）
TPGAPC是定时器，用于设置输出的小脉冲长度。
IED中有四个通用定时器（TPGAPC1..4）。剩下的
功能图中未描述的功能可在PCM600中用于：
连接（如适用）。
第3节1MRS756378 K
REF615标准配置
92参考文献615
应用手册
3.8标准配置E
3.8.1应用
非定向过流和定向的标准配置
接地故障保护主要用于电缆和架空线路馈线
隔离和谐振接地配电网的应用。这个
配置还包括选择接地故障保护的附加选项
基于导纳或瓦特计原理。
默认情况下，具有标准配置的IED从工厂交付
设置和参数。终端用户在传入、传出和
IED内的内部信号指定使该配置更进一步
适用于不同的主电路布局和相关功能需求
使用PCM600修改内部功能。
3.8.2功能
表32：标准配置E中包含的功能
功能IEC 61850 IEC 60617 IEC-ANSI
保护
三相无方向过电流
保护，低级，实例1 PHLPTOC1 3I>（1）51P-1（1）
三相无方向过电流
保护，级，实例1 PHHPTOC1 3I>>（1）51P-2（1）
三相无方向过电流
保护，级，实例2 PHHPTOC2 3I>>（2）51P-2（2）
三相无方向过电流
保护，瞬时级，实例1 PHIPTOC1 3I>>>（1）50P/51P（1）
定向接地故障保护，低级，
实例1 DEFLPDEF1 Io>->（1）67N-1（1）
定向接地故障保护，低级，
实例2 DEFLPDEF2 Io>->（2）67N-1（2）
定向接地故障保护，级DEFHPDEF1 Io>->67N-2
基于导纳的接地故障保护，
实例1 EFPADM1 Yo>->（1）21YN（1）
基于导纳的接地故障保护，
实例2 EFPADM2 Yo>->（2）21YN（2）
基于导纳的接地故障保护，
实例3 EFPADM3 Yo>->（3）21YN（3）
基于瓦特计的接地故障保护，
实例1 WPWDE1 Po>->（1）32N（1）
基于瓦特计的接地故障保护，
实例2 WPWDE2 Po>->（2）32N（2）
基于瓦特计的接地故障保护，
实例3 WPWDE3 Po>->（3）32N（3）
瞬态/间歇性接地故障保护INTRPTEF1 Io>->IEF 67NIEF
下一页续表
1MRS756378 K第3节
REF615标准配置
参考文献615:93
应用手册
功能IEC 61850 IEC 60617 IEC-ANSI
非定向（越野）接地故障
保护，使用计算Io EFHPTOC1 Io>>（1）51N-2（1）
负序过电流保护，
实例1 NSPTOC1 I2>（1）46（1）
负序过电流保护，
实例2 NSPTOC2 I2>（2）46（2）
相位不连续保护PDNSPTOC1 I2/I1＞46PD
剩余过电压保护，例如1 ROVPTOV1 Uo>（1）59G（1）
剩余过电压保护，例如2 ROVPTOV2 Uo>（2）59G（2）
剩余过电压保护，例如3 ROVPTOV3 Uo>（3）59G（3）
馈线的三相热保护，
电缆和配电变压器T1PTTR1 3th>F 49F
断路器故障保护CCBRBRF1 3I>/Io>BF 51BF/51NBF
三相涌流检测器INRPHAR1 3I2f>68
主跳闸，实例1 TRPPTRC1主跳闸（1）94/86（1）
主跳闸，实例2 TRPPTRC2主跳闸（2）94/86（2）
电弧保护，实例1电弧电弧1电弧（1）50L/50NL（1）
电弧保护，实例2电弧2电弧（2）50L/50NL（2）
电弧保护，例如3弧电弧3弧（3）50L/50NL（3）
控制
断路器控制CBXCBR1 I<->O断路器I<->O断路器
隔离开关控制，例如1 DCXSWI1 I<->O DCC
(1)
I<->O DCC
(1)
隔离开关控制，实例2 DCXSWI2 I<->O DCC
(2)
I<->O DCC
(2)
接地开关控制ESXSWI1 I<->O ESC I<->O ESC
隔离开关位置指示，例如1 DCSXSWI1 I<->O DC（1）I<->O DC（2） ABB电路板模块 83SR50 83SR50C-E GJR2395500R1210 库存优势
 ABB电路板模块 83SR50 83SR50C-E GJR2395500R1210 库存优势
tion 3
REF615 standard configurations
REF615 91
Application Manual
A071378 V4 EN
Figure 45: Alarm indication
The signal outputs from the IED are connected to give dedicated information on:
• Start of any protection function SO1 (X100:10-12)
• Operation (trip) of any protection function SO2 (X100:13-14)
• Operation (trip) of any stage of the overcurrent protection function SO2
(X110:17-19)
• Operation (trip) of any stage of the earth-fault protection function SO3
(X110:20-22)
TPGAPC are timers and used for setting the minimum pulse length for the outputs.
There are four generic timers (TPGAPC1..4) available in the IED. The remaining
ones not described in the functional diagram are available in PCM600 for
connection where applicable.
Section 3 1MRS756378 K
REF615 standard configurations
92 REF615
Application Manual
3.8 Standard configuration E
3.8.1 Applications
The standard configuration for non-directional overcurrent and directional
earthfault protection is mainly intended for cable and overhead-line feeder
applications in isolated and resonant-earthed distribution networks. The
configuration also includes additional options to select earth-fault protection based
on admittance or wattmetric based principle.
The IED with a standard configuration is delivered from the factory with default
settings and parameters. The end-user flexibility for incoming, outgoing and
internal signal designation within the IED enables this configuration to be further
adapted to different primary circuit layouts and the related functionality needs by
modifying the internal functionality using PCM600.
3.8.2 Functions
Table 32: Functions included in the standard configuration E
Function IEC 61850 IEC 60617 IEC-ANSI
Protection
Three-phase non-directional overcurrent
protection, low stage, instance 1 PHLPTOC1 3I> (1) 51P-1 (1)
Three-phase non-directional overcurrent
protection, high stage, instance 1 PHHPTOC1 3I>> (1) 51P-2 (1)
Three-phase non-directional overcurrent
protection, high stage, instance 2 PHHPTOC2 3I>> (2) 51P-2 (2)
Three-phase non-directional overcurrent
protection, instantaneous stage, instance 1 PHIPTOC1 3I>>> (1) 50P/51P (1)
Directional earth-fault protection, low stage,
instance 1 DEFLPDEF1 Io> -> (1) 67N-1 (1)
Directional earth-fault protection, low stage,
instance 2 DEFLPDEF2 Io> -> (2) 67N-1 (2)
Directional earth-fault protection, high stage DEFHPDEF1 Io>> -> 67N-2
Admittance based earth-fault protection,
instance 1 EFPADM1 Yo> -> (1) 21YN (1)
Admittance based earth-fault protection,
instance 2 EFPADM2 Yo> -> (2) 21YN (2)
Admittance based earth-fault protection,
instance 3 EFPADM3 Yo> -> (3) 21YN (3)
Wattmetric based earth-fault protection,
instance 1 WPWDE1 Po> -> (1) 32N (1)
Wattmetric based earth-fault protection,
instance 2 WPWDE2 Po> -> (2) 32N (2)
Wattmetric based earth-fault protection,
instance 3 WPWDE3 Po> -> (3) 32N (3)
Transient / intermittent earth-fault protection INTRPTEF1 Io> -> IEF 67NIEF
Table continues on next page
1MRS756378 K Section 3
REF615 standard configurations
REF615 93
Application Manual
Function IEC 61850 IEC 60617 IEC-ANSI
Non-directional (cross-country) earth fault
protection, using calculated Io EFHPTOC1 Io>> (1) 51N-2 (1)
Negative-sequence overcurrent protection,
instance 1 NSPTOC1 I2> (1) 46 (1)
Negative-sequence overcurrent protection,
instance 2 NSPTOC2 I2> (2) 46 (2)
Phase discontinuity protection PDNSPTOC1 I2/I1> 46PD
Residual overvoltage protection, instance 1 ROVPTOV1 Uo> (1) 59G (1)
Residual overvoltage protection, instance 2 ROVPTOV2 Uo> (2) 59G (2)
Residual overvoltage protection, instance 3 ROVPTOV3 Uo> (3) 59G (3)
Three-phase thermal protection for feeders,
cables and distribution transformers T1PTTR1 3Ith>F 49F
Circuit breaker failure protection CCBRBRF1 3I>/Io>BF 51BF/51NBF
Three-phase inrush detector INRPHAR1 3I2f> 68
Master trip, instance 1 TRPPTRC1 Master Trip (1) 94/86 (1)
Master trip, instance 2 TRPPTRC2 Master Trip (2) 94/86 (2)
Arc protection, instance 1 ARCSARC1 ARC (1) 50L/50NL (1)
Arc protection, instance 2 ARCSARC2 ARC (2) 50L/50NL (2)
Arc protection, instance 3 ARCSARC3 ARC (3) 50L/50NL (3)
Control
Circuit-breaker control CBXCBR1 I <-> O CB I <-> O CB
Disconnector control, instance 1 DCXSWI1 I <-> O DCC
(1)
I <-> O DCC
(1)
Disconnector control, instance 2 DCXSWI2 I <-> O DCC
(2)
I <-> O DCC
(2)
Earthing switch control ESXSWI1 I <-> O ESC I <-> O ESC
Disconnector position indication, instance 1 DCSXSWI1 I <-> O DC (1) I <-> O DC (1) | ABB电路板模块 83SR50 83SR50C-E GJR2395500R1210 库存优势 | | | |
