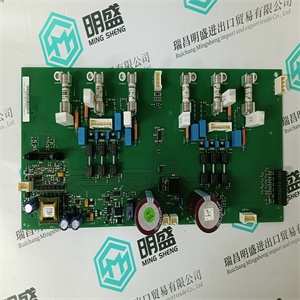

1881610-7 主控制单元模拟卡 MAN DIESEL & TURBO
•安装新电池。
外部电池电缆断开。
•连接外部电池电缆。
参见第219页的故障查找表30。
表26.PM858/PM861/PM862/PM864/PM865/PM866/PM867/PM891
冗余配置-故障查找程序
故障、可能原因和纠正措施
双LED均熄灭
中央处理器
CPU正在重新启动的过程中
或者被配置。留出时间完成这项工作。
RCU链路电缆断开。
•连接RCU链路电缆。
两个CPU中的控制软件不同。
•升级具有相同控制的CPU
软件
故障指示灯亮起检查控制器日志。
表25.PM8xx–故障查找程序（续）
故障、可能原因和纠正措施
第5节CEX总线互连装置的维护——BC810
3BSE036351-600 A 215
CEX总线互连单元-BC810
表27.BC810——故障查找程序
故障、可能原因和纠正措施
由于内部短路或
电源过电压
•使用电压表检查外部24 V电压。
•发送装置进行维修。
运行指示灯关闭硬件错误。
•发送装置进行维修。
内部保险丝熔断（BC810）
外部保险丝熔断（TP857）
EPOK LED在以下情况下熄灭：
已连接外部电源
硬件错误。
外部保险丝熔断（TP857）
•发送装置进行维修。
C1发光二极管
一次侧C2 LED熄灭
无CEX总线活动
备份端未连接或处于非活动状态
C2在备用侧始终关闭。
CEX总线互连单元-BC820第5节维护
216 3BSE036351-600 A
CEX总线互连单元-BC820
表28.BC820——故障查找程序
故障、可能原因和纠正措施
故障指示灯亮起。红色故障指示灯表示FPGA
这不起作用。
•使用电压表检查外部24 V电压。
•发送装置进行维修。
运行指示灯关闭硬件错误。
•发送装置进行维修。
内部保险丝熔断（BC820）
外部保险丝熔断（TP850）
EPOK LED在以下情况下熄灭：
已连接外部电源
硬件错误。
外部保险丝熔断（TP850）
•发送装置进行维修。
第5节CEX总线互连装置的维护——BC820
3BSE036351-600 A 217
尽管C1或C2指示灯熄灭
访问CEX单元
CEX总线单元使用无中断，无动作
需要。
RCU黄色LED黄色LED具有两种功能。
正常：表示存在RCU服务数据
在
PMs中的RCU。
故障：表示上部/下部有问题
交换机，RCU数据链路（光纤）断开
或者RCU控制链路断开。
当没有故障时，LED将显示
如果RCU服务数据是否流动。如果有
LED上方的一个或多个故障条件
将改变行为并眨眼数次
以指示故障。这是在三秒钟内完成的
间隔，每个故障有一个间隔。这
当任何故障仍然存在时，它仍然存在。
-1闪烁=上/下开关处于相同位置
-2次闪烁=RCU数据链路关闭（光链路）
-3次闪烁=RCU控制链路关闭
表28.BC820——故障查找程序（续）
故障、可能原因和纠正措施
SM810/SM811/SM812第5节维护
218 3BSE036351-600 A
SM810/SM811/SM812
表29.SM810/SM811/SM812——故障查找
故障、可能原因和纠正措施
R（un）和F（ault）指示灯均不亮
正在
SM810/SM811/SM812板位于
重新启动或配置的过程。允许
现在是后敲定的时候了。
如果条件持续存在，并且没有其他装置指示灯点亮
CEX总线点亮：
•检查日志文件
•检查CPU单元内的CEX总线保险丝。
•从CPU启动复位信号（INIT）
单元
•更换SM810/SM811/SM812单元。
单元错误时，F（故障）指示灯亮起。R 1881610-7 主控制单元模拟卡 MAN DIESEL & TURBO
 1881610-7 主控制单元模拟卡 MAN DIESEL & TURBO• Install new battery.
External battery cable disconnected.
• Connect external battery cable.
See Fault-Finding Table 30 on page 219.
Table 26. PM858/PM861/PM862/PM864/PM865/PM866/PM867/PM891
Redundant Configuration – Fault-Finding Procedure
Fault Possible Cause and Corrective Action
DUAL LED is OFF on both
CPUs
The CPUs are in the process of being re-started
or configured. Allow time for this to finalize.
RCU Link Cable disconnected.
• Connect the RCU Link Cable.
Different Control Software in the two CPUs.
• Upgrade the CPUs with the same control
software.
Fault LED is ON Check controller log.
Table 25. PM8xx – Fault-Finding Procedure (Continued)
Fault Possible Cause and Corrective Action
Section 5 Maintenance CEX-Bus Interconnection Unit - BC810
3BSE036351-600 A 215
CEX-Bus Interconnection Unit - BC810
Table 27. BC810 – Fault-Finding Procedure
Fault Possible Cause and Corrective Action
Fault LED is ON No 3.3 V caused by internal short circuit or
overvoltage from power supply
• Check external 24 V voltage with voltmeter.
• Send unit for repair.
Run LED is OFF Hardware error.
• Send unit for repair.
Internal fuse blown (BC810)
External fuse blown (TP857)
EPOK LED is OFF when
external power is connected
Hardware error.
External fuse blown (TP857)
• Send unit for repair.
C1 LED OFF
C2 LED OFF on Primary side
No CEX-Bus activity
Backup side is not connected or inactive
C2 is always OFF on backup side.
CEX-Bus Interconnection Unit - BC820 Section 5 Maintenance
216 3BSE036351-600 A
CEX-Bus Interconnection Unit - BC820
Table 28. BC820 – Fault-Finding Procedure
Fault Possible Cause and Corrective Action
Fault LED is ON The red Fault LED indicates that the FPGA
doesn't work.
• Check external 24 V voltage with voltmeter.
• Send unit for repair.
Run LED is OFF Hardware error.
• Send unit for repair.
Internal fuse blown (BC820)
External fuse blown (TP850)
EPOK LED is OFF when
external power is connected
Hardware error.
External fuse blown (TP850)
• Send unit for repair.
Section 5 Maintenance CEX-Bus Interconnection Unit - BC820
3BSE036351-600 A 217
C1 or C2 LED OFF despite
accessing CEX-units
CEX-Bus units using no interrupt, no action is
needed.
RCU Yellow LED The yellow LED serves two functions.
Normal: indicates that there is RCU service data
traffic flowing in both directions between the
RCUs in the PMs.
Fault: indicate problem with UPPER/LOWER
switches, that RCU data link (fibre optical) is down
or that RCU control link is down.
When there is no fault condition the LED will show
if RCU service data is flowing or not. If there is
one or more of the fault conditions above the LED
will change behavior and blink a number of times
to indicate the fault. This is done in three seconds
intervals with one interval for each fault. This
persists while any fault remains.
- 1 blink = up/lo switches in same position
- 2 blinks = RCU data link down (opto link)
- 3 blinks = RCU control link down
Table 28. BC820 – Fault-Finding Procedure (Continued)
Fault Possible Cause and Corrective Action
SM810/SM811 /SM812 Section 5 Maintenance
218 3BSE036351-600 A
SM810/SM811/SM812
Table 29. SM810/SM811/SM812 – Fault-Finding
Fault Possible Cause and Corrective Action
Neither R(un) nor F(ault) LEDs
are ON
The SM810/SM811/SM812 board is in the
process of being restarted or configured. Allow
time for this to finalize.
If the condition persists, and no other unit LED on
the CEX-Bus is lit:
• Check the Log File
• Check the CEX-Bus fuse inside the CPU unit.
• Initiate a reset signal (INIT) from the CPU
unit.
• Replace the SM810/SM811/SM812 unit.
F(ault) LED is ON Unit error. R
| 1881610-7 主控制单元模拟卡 MAN DIESEL & TURBO | | | |
