2711-T10G20 2711T10G20模块备件

产品标题：2711-T10G20 2711T10G20 触摸屏显示终端操作面板 A-B

产品参数：

型号： 2711-T10G20 2711T10G20

原产地：美国

质保：七天验收期，质保期一年

品牌：  A-B

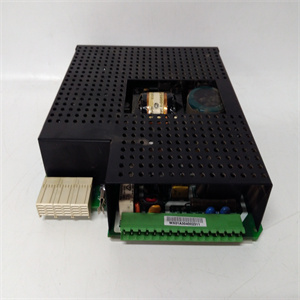

产品图片展示

产品详情资料

 终端类型
SLC 5/01、5/02、5/03
端口：CH1-RJ45
协议：DH-485
SLC 5/03、5/04、5/05
端口：CH0-9引脚RS-232
协议：DF1或DH-485
（点对点）
SLC 5/04
端口：CH1
协议：DH+
SLC 5/05
端口：CH1-以太网-RJ45
协议：以太网/IP
PanelView Plus 6紧凑型400，
600、1000需要1761-NET-AIC模块，
和2711-NC13（5米/16英尺）或
2711-NC14（10米/32英尺）电缆2711-NC 13（5米/16英尺）
2711-NC14（10米/32英尺）
–
1585J-M型电缆或
2711P-CBL-EX04（4米/14英尺）
PanelView加上6400600——
PanelView Plus 67000，
1250, 1500
需要2711P-RN6模块，
带1761-CBL-AS03（3米/10英尺）
或1761-CBL-AS09（9米/30英尺）
缆绳
需要2711P-RN6或
2711P-RN6K模块，带
屏蔽双轴电缆
（1770-CD）
表17-通信电缆：PanelView加上6个连接MicroLogix的端子™ 控制器
终端类型
微逻辑™ 1400、1500LRP
端口：CH1/CH2-9引脚RS-232
协议：DF1或DH-485（点对点）
MicroLogix 1000、1100、1200、1400，
1500LSP
端口：CH0-8引脚迷你DIN
协议：DF1或DH-485（点对点）
MicroLogix 1100、1400
端口：以太网-RJ45
协议：以太网/IP
PanelView Plus 6紧凑型400、600、1000 2711-NC13（5米/16英尺）或2711-NC 14
（10米/32英尺）电缆
（需要DB9到DB25适配器）
2711-NC21（5米/16英尺）或2711-NC 22
（15米/49英尺）
1585J-M型电缆或2711P-CBL-EX04
（4米/14英尺）面板视图加6400600
PanelView Plus 6700012501500
表18-通信电缆：PanelView加上连接CompactLogix控制器的6个端子
终端类型
CompactLogix
端口：CH0-9引脚RS-232
协议：DF1或DH-485（点对点）
CompactLogix L35E、L23E、L32E、1768-
恩布特
端口：以太网-RJ45
协议：以太网/IP
CompactLogix L35CR，L32C，1768-
CNB，1768-CNBR
端口：ControlNet端口
协议：ControlNet
PanelView Plus 6紧凑型400、600、1000
2711-NC13（5米/16英尺）
2711-NC14（10米/32英尺）
1585J-M型电缆或2711P-CBL-EX04
（4米/14英尺）PanelView加上6400601786 ControlNet介质Terminal Type
SLC 5/01, 5/02, 5/03
Port: CH1 - RJ45
Protocol: DH-485
SLC 5/03, 5/04, 5/05
Port: CH0 - 9-pin RS-232
Protocol: DF1 or DH-485
(point-to-point)
SLC 5/04
Port: CH1
Protocol: DH+
SLC 5/05
Port: CH1 - Ethernet - RJ45
Protocol: EtherNet/IP
PanelView Plus 6 Compact 400,
600, 1000 Requires 1761-NET-AIC module,
and 2711-NC13 (5 m/16 ft) or
2711-NC14 (10 m/32 ft) cable 2711-NC13 (5 m/16 ft)
2711-NC14 (10 m/32 ft)
–
1585J-M type cable or
2711P-CBL-EX04 (4 m/14 ft)
PanelView Plus 6 400, 600 –
PanelView Plus 6 700, 1000,
1250, 1500
Requires 2711P-RN6 module,
with 1761-CBL-AS03 (3 m/10 ft)
or 1761-CBL-AS09 (9 m/30 ft)
cable
Requires 2711P-RN6 or
2711P-RN6K module, with
shielded twinaxial cable
(1770-CD)
Table 17 - Communication Cables: PanelView Plus 6 Terminals to MicroLogix™ Controllers
Terminal Type
MicroLogix™ 1400, 1500LRP
Port: CH1/CH2 - 9-pin RS-232
Protocol: DF1 or DH-485 (point-to-point)
MicroLogix 1000, 1100, 1200, 1400,
1500LSP
Port: CH0 - 8-pin Mini-DIN
Protocol: DF1 or DH-485 (point-to-point)
MicroLogix 1100, 1400
Port: Ethernet - RJ45
Protocol: EtherNet/IP
PanelView Plus 6 Compact 400, 600, 1000 2711-NC13 (5 m/16 ft) or 2711-NC14
(10 m/32 ft) cable
(Requires DB9 to DB25 adapter)
2711-NC21 (5 m/16 ft) or 2711-NC22
(15 m/49 ft)
1585J-M type cable or 2711P-CBL-EX04
(4 m/14 ft) PanelView Plus 6 400, 600
PanelView Plus 6 700, 1000, 1250, 1500
Table 18 - Communication Cables: PanelView Plus 6 Terminals to CompactLogix Controllers
Terminal Type
CompactLogix
Port: CH0 - 9-pin RS-232
Protocol: DF1 or DH-485 (point-to-point)
CompactLogix L35E, L23E, L32E, 1768-
ENBT
Port: Ethernet - RJ45
Protocol: EtherNet/IP
CompactLogix L35CR, L32C, 1768-
CNB, 1768-CNBR
Port: ControlNet Port
Protocol: ControlNet
PanelView Plus 6 Compact 400, 600, 1000
2711-NC13 (5 m/16 ft)
2711-NC14 (10 m/32 ft)
1585J-M type cable or 2711P-CBL-EX04
(4 m/14 ft) PanelView Plus 6 400, 600 1786 ControlNet media
