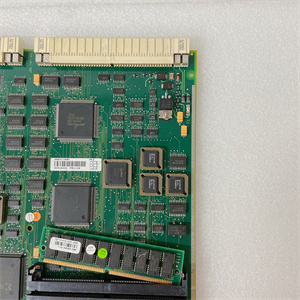

BIPC-300016-01 可用于安装在中压变频器脉冲卡 Benshaw

产品标题：BIPC-300016-01 可用于安装在中压变频器脉冲卡 Benshaw

型号：BIPC-300016-01 可用于安装在中压变频器脉冲卡

品牌：  Benshaw

质保：七天验收期，质保期一年
发货期：1-3个工作日

产品图片展示

产品详情资料

励磁机板SDCS-FEX-2/FEX-2A由电源部分和控制板组成
将所有部件彼此电气和机械连接。这种安排必须是：
安装在电枢转换器模块内，电子电源SDCS-POW-1旁边。
这将用于以下DCS模块：
C1、C2和C3类型，不适用于C4！
电源部分由两个电源模块组成。
每个模块由一个二极管和一个
晶闸管，所以它们像一个
半控桥。
图8.2/1 SDCS-FEX-2励磁机板布局图
8.2.1 SDCS-FEX-2/FEX-2A的电气数据
交流输入电压：110V-15%…500V+10%；单相
交流输入电流：输出电流
交流隔离电压：600 V
频率：与DCS变频器模块相同
直流输出电流：➀ 电枢转换器模块的0.3 A…8 A，从25 A到75 A
电枢转换器模块为0.3 A…16 A。从100A到2000A
额定功率下的功率损耗：40 W
输出IACT:Uout=4V*IACT/Ilim；Ilim=3A、5A、7A、9A、11A、13A、15A、17A
端子X1：
横截面积4 mm²
➀ 如果需要削弱磁场，电机在高速度下的实际磁场电流必须为
高于0.3 A
控制基于全数字系统。这个
µ-处理器从电源读取所有信息
部分提供所有需要的电压电平
SDCSCON-x通过扁平电缆X14发送控制信号，并为功率部分生成触发脉冲。
单相额定交流输入电压的范围为110 V至500 V，大电流容量为16 A。如果该励磁机用于较小
磁场电流，控制单元自动选择
降低3 A至16 A之间的电流范围，以获得
这是好的解决方案。
8.2 SDCS-FEX-2（内部）The field exciter board SDCS-FEX-2 / FEX-2A consists of a power part and a control board,which
connects all components electrically and mechanically to each other. This arrangement has to be
mounted inside the armature converter module beside the electronic power supply SDCS-POW-1.
This is intended to be done for DCS modules of
type C1, C2 and C3, not for C4!
The power part is build up with two power modules.
Each of the modules consists of one diode and one
thyristor, so they are wired up and controlled like a
half controlled bridge.
Fig. 8.2/1 Layout of the SDCS-FEX-2 field exciter board
8.2.1 Electrical data of SDCS-FEX-2 / FEX-2A
AC input voltage: 110 V -15%...500 V +10%; single phase
AC input current:
output current
AC isolation voltage: 600 V
Frequency: same as DCS converter module
DC output current: ➀ 0.3 A...8 A for armature converter module from 25 A to 75 A
0.3 A...16 A for armature converter mod. from 100 A to 2000 A
Power loss at IF rated :
40 W
Output IACT: Uout = 4 V *Iact / Ilim; Ilim = 3A, 5A, 7A, 9A, 11A, 13A, 15A, 17A
Terminal X1:
Cross sectional area 4 mm²
➀ If Field weakening is needed, actual field current of the motor at top speed must be
higher than 0.3 A
The control is based on a fully digital system. The
µ-processor reads all information from the power
part, is supplied with all needed voltage levels and
control signals via the flat cable X14 by the SDCSCON-x and generates the firing pulses for the power part.
The range of the single phase rated AC input voltage is 110 V to 500 V, the maximum current capability is 16 A. If this field exciter is used for smaller
field current, the control unit automatically selects a
lower current range between 3 A to 16 A to get the
best resolution.
8.2 SDCS-FEX-2 (internal)
