MODEL L1001 9600630001 电源输入控制器 显示器 SEREN

产品标题：MODEL L1001 9600630001 电源输入控制器 显示器 SEREN

型号：MODEL L1001 9600630001 电源输入控制器 显示器

品牌： SEREN

质保：七天验收期，质保期一年
发货期：1-3个工作日

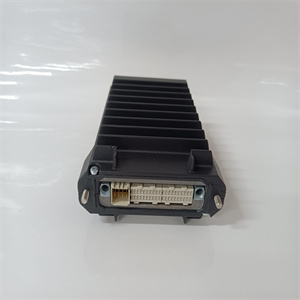

产品图片展示

产品详情资料

电源接口板用于转换器
模块型号C1。有两种不同版本
使用中。使用的类型有：
-用于25 A、50 A和75 A转换器的SDCS-PIN-11
500V时
-600 V时50 A转换器的SDCS引脚12
SDCS-PIN-1x板包括：
-点火脉冲电路和脉冲变压器
-通过电流测量电枢电流
变压器
-晶闸管保护用缓冲电路
（由RC电路和MOV元件组成）
图5.1/1 SDCS-PIN-1x板的布局。
-交流和直流高欧姆电压测量
-通过PTC测量散热器温度
传感器
-额定电流、零电流检测的定标
以及HW类型编码
-如果安装了SDCS-PIN-11连接板
在DCF50x-0025…0075/DCF60x-0024…0075中，
则电阻器R113、R116和R119不
内置
注：
如果该PCB用作DCF的备件，
然后，电阻器R113电源接口板用于C1和C2型DCS转换器模块结构
正在使用不同的版本。使用的类型有：
-500 V时100 A…1000 A转换的SDCS-PIN-205B
包括三相场电源转换器DCF。。。
-SDCS-PIN-206B，适用于600 V时110 A…450 A转换
SDCS-PIN20xB可替代SDCS-PIN20x和引脚20xA，但反之亦然。
SDCS-PIN-20x板包括：
-带脉冲变压器的点火脉冲电路
-电枢电流的测量
-晶闸管保护用缓冲电路
（由晶闸管并联的RC电路组成
和刚果民盟网络）
-交流和直流高欧姆电压测量
-负载电阻的额定电流标度，零
电流检测和HW电压类型编码
-散热器温度测量接口
带PTC传感器
-过电压保护和电压保险丝
测量The power interface board is used for converter
modules model C1. There are 2 different versions
in use. The used types are:
- SDCS-PIN-11 for 25 A, 50 A and 75 A converters
at 500V
- SDCS PIN-12 for 50 A converters at 600 V
The SDCS-PIN-1x boards consists of:
- firing pulse circuits and pulse transformers
- measurement of the armature current via current
transformers
- snubber circuit for thyristors protection
(consists of RC circuits and MOV elements)
Fig. 5.1/1 Layout of the SDCS-PIN-1x board.
- AC and DC high ohmic voltage measurement
- heat sink temperature measurement via PTC
sensor
- scaling for rated current, zero current detection
and HW type coding
- If the SDCS-PIN-11 connection board is installed
in a DCF50x-0025...0075 / DCF60x-0025...0075,
then the resistors R113, R116 and R119 are not
build-in
Note:
If this PCB is used as a spare part for a DCF.... ,
then the resistors R113The power interface board is used for DCS converter modules construction type C1 and C2. There
are different versions in use. The used types are:
- SDCS-PIN-205B for 100 A...1000 A Conv. at 500 V
including the 3-phase field supply converters DCF...
- SDCS-PIN-206B for 110 A...450 A Conv. at 600 V
The SDCS-PIN20xB can replace the SDCS-PIN20x and PIN-20xA but not vice versa.
The SDCS-PIN-20x board consists of:
- firing pulse circuits with pulse transformers
- measurement of the armature current
- snubber circuit for thyristor protection
(consists of RC circuits in parallel of the thyristors
and RCD network)
- AC and DC high ohmic voltage measurement
- rated current scaling with burden resistors, zero
current detection and HW voltage type coding
- interface for heat sink temperature measurement
with a PTC sensor
- fuses for overvoltage protection and voltage
measuring
- the same board will be used without any modification at a converter used for three-phas
-相同的电路板将用于三相转换器，无需任何修改安
