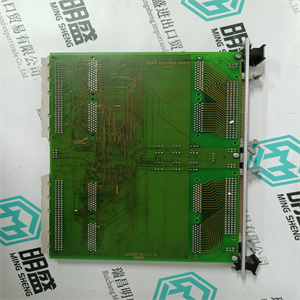

MRK000614-ABr02 1MRK000007-6 用于控制器扩展卡 ABB

产品标题：MRK000614-ABr02 1MRK000007-6 用于控制器扩展卡 ABB

型号：MRK000614-ABr02 1MRK000007-6 用于控制器扩展卡

品牌:  ABB

质保：七天验收期，质保期一年
发货期：1-3个工作日

产品图片展示

产品详情资料
H50系列输出模块的安装
以下模块只能安装在I/O子架B 9301组装套件中：F 3311，
F 3312、F 3313、F 3314、F 3321、F 3323、F 3412、F 3413、F 6701。有许多特色
（看门狗关闭等），安装在I/O子架B 9302中，因此紧急建议
不允许在这些模块中使用此套件。B 9302中模块的无故障运行
套件不保证。
可测试SIL 3模块（F 3313、F 3314）的TüV证书
F 3323）因相应标准的变更而过期。
因此，不允许申请新工厂。
由于新设计实现了在
B 9302组装套件旧输出模块的电源电压可以
中央模块出现故障时不会自动关闭
因此，无法独立于CPU重置相应模块的输出。
应用程序注释
28
7.4从F 865.更新至F 865.X
当F 865.中央模块更新为F 865.X时，还必须修改风扇概念：
前风扇概念：
Z 6012：一个集成风扇，带有风扇运行监控和保险丝监控
新风扇概念：
Z 6018:4个风扇的风扇运行监控和保险丝监控
K 9212：风扇单元（H41为4个风扇单元，H51为3个风扇单元）。
另请参阅组装套件的数据表。
7.5用F 865.X替换F 865.A
F 865.更换新风扇后，中央模块可由F 865.X模块替换
概念和使用未更改的用户程序，但使用新的操作系统（BS41q/51q
V7.0-8）。
7.6协处理器和通信模块的使用
H41q系统
在每个中央模块的右侧，有一个协处理器模块（F 8621A）或一个通信模块
可以安装模块（以太网：F 8627/F 8627X，Profibus DP:F 8628/F 8628X）。如果他们是
在冗余模式下运行时，必须使用相同的类型。
H51q系统
在每个中央模块的右侧，多可以另外安装三个协处理器模块或五个通信模块。
限制
协处理器模块：
每个中央模块多3个，只有为协处理器模块预留的插槽可以
已使用（插槽10、11、12或17、18、19）。
以太网或Profibus DP通信模块：
每个中心多5个Installation of the Output Modules of the H50 Family
The following modules may only be installed in the I/O subrack B 9301 assembly kit: F 3311,
F 3312, F 3313, F 3314, F 3321, F 3323, F 3412, F 3413, F 6701. There are many specialties
(watchdog shutdown etc.) with installation in the I/O subrack B 9302, so it is urgently advised
against the use of this kit with these modules. The faultless operation of the modules in B 9302
kit is not guaranteed.
The TÜV certificate of the testable, SIL 3 modules (F 3313, F 3314
and F 3323) is expired cause of changing of the corresponding standard.
Therefore an application for new plants is not admissible.
Because of the new designed realization of the shutdown in the
B 9302 assembly kit the supply voltage of an old output module can
not be switched off automatically in case of a defective central module
and so the outputs of the corresponding module can not be reset independent from the CPU.
Application Notes
28
7.4 Update from F 865. to F 865.X
When F 865. central modules are updated to F 865.X, also the fan conception must be modified:
Former fan concept:
Z 6012: one integrated fan with fan run monitoring and fuse monitoring
New fan concept:
Z 6018: fan run monitoring for 4 fans and fuse monitoring
K 9212: fan unit (4 fan units for H41, 3 fan units for H51).
See also data sheets of the assembly kits.
7.5 Replacement of F 865.A by F 865.X
F 865.A central modules can be replaced by F 865.X modules after changing to the new fan
concept and using the unaltered user program, but with the new operating system (BS41q/51q
V7.0-8).
7.6 Use of Coprocessor and Communication Modules
System H41q
To the right of each central module one coprocessor module (F 8621A) or one communication
module (Ethernet: F 8627/F 8627X, Profibus-DP: F 8628/F 8628X) can be installed. If they are
operated in redundant mode, the same type has to be used.
System H51q
To the right of each central module up to three coprocessor modules or up to five communication modules can be installed additionally.
Restrictions
Coprocessor modules:
Max. 3 for each central module, only the slots reserved for the coprocessor modules can be
used (slots 10, 11, 12 or 17, 18, 19).
Ethernet or Profibus-DP communication modules:
Max. 5 for each centra
