产品标题：ABB电源 SA811F 3BDH000013R1数字量控制卡

型号：ABB电源 SA811F 3BDH000013R1

品牌：ABB

质保：七天验收期，质保期一年
发货期：1-3个工作日

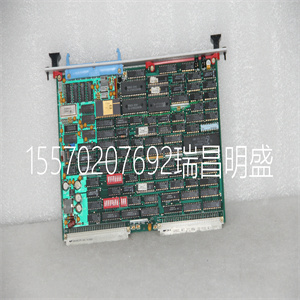

产品图片展示

产品详情资料

 Modulebus扫描速度0-100 ms（实际时间取决于I/O模块的数量）
电气上的电源电流
模块总线
电源电流：大24 V-1.0 A（短路保护，保险丝2.0 A），大5 V-1.5 A（短路
证明）
不
支持
PROFIBUS上的I/O容量
（远程I/O）
多99个I/O站（多62个冗余I/O站），每个I/O站多24个I/O模块（多12个冗余I/O
成对）
以太网通道1 2 2 2 2 22
以太网接口以太网（IEEE 802.3），10 Mbit/s，RJ-45，内螺纹（8极）10/100
兆比特/秒
控制网络协议MMS（制造消息服务）和IAC（应用程序间通信）
控制网络容量高达23 000布尔/秒（<475布尔/消息），CPU应用程序负载为50%
高达140 000布尔/秒（<475布尔/消息），CPU应用程序负载<5%
建议的控制
网络骨干网
100 Mbit/s交换以太网
每个800xA系统的控制器数量多75个
控制装置上的控制器数量
网络
大值50
每个控制器的数量
连接服务器
多12个，（使用优化规则多24个）
RS-232C接口2（一个通用，一个用于维修工具）1用于维修
工具（COM 4）
RS-232C接口（COM3）
（仅限非red.conf.）
RS-232C，75-19 200波特，RJ-45内螺纹（8极），非光隔离，完全RTS-CTS支持不
支持
RS-232C接口（COM4）
（仅限非red.conf.）
RS-232C，9 600波特，RJ-45内螺纹（8极），光隔离，无RTS-CTS支持
温度
–工作温度+5至+55°C（+41至+131°F）
–存储-40至+70°C（-40至+158°F）
根据IEC/EN 61131-2，温度变化为3°C/分钟
海拔2000 m，符合IEC/EN 61131-2
根据IEC/EN 61131-2，污染程度为2级
符合ISA 71.04的防腐G3
Modulebus scan rate 0 - 100 ms (actual time depending on number of I/O modules)
Supply current on Electrical
Modulebus
Supply current: Max 24 V - 1.0 A (short circuit proof, fuse 2.0 A), Max 5 V - 1.5 A (short circuit
proof)
Not
supported
I/O capacity on PROFIBUS
(remote I/O)
Max 99 I/O stations (max 62 redundant I/O stations), max 24 I/O modules per I/O station (max 12 redundant I/O
pairs)
Ethernet channels 1 2 2 2 2 2 2 2
Ethernet interface Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, female (8-pole) 10/100
Mbit/s
Control Network protocol MMS (Manufacturing Message Service) and IAC (Inter Application Communication)
Control Network capacity Up to 23 000 Boolean/s (< 475 boolean/message) with 50 % CPU application load
Up to 140 000 Boolean/s (< 475 boolean/message) with < 5 % CPU application load
Recommended Control
Network backbone
100 Mbit/s switched Ethernet
No of controllers per 800xA System max 75
No of controllers on Control
Network
max 50
No of controllers per
connectivity server
max 12, (max 24 using optimized rules)
RS-232C interface 2 (one general, 1 for service tool) 1 for service
tool (COM 4)
RS-232C interface (COM3)
(non red.conf. only)
RS-232C, 75-19 200 baud, RJ-45 female (8-pole), not opto isolated, full RTS-CTS support Not
supported
RS-232C interface (COM4)
(non red.conf. only)
RS-232C, 9 600 baud, RJ-45 female (8-pole), opto isolated, no RTS-CTS support
Temperature
– Operating +5 to +55 °C (+41 to +131 °F)
– Storage -40 to +70 °C (-40 to +158 °F)
Temperature changes 3 °C/minutes according to IEC/EN 61131-2
Altitude 2000 m according to IEC/EN 61131-2
Pollution degree Degree 2 according to IEC/EN 61131-2
Corrosion protection G3 compliant to ISA 71.04
