ABB FI810F 3BDH000030R1 PDF使用手册

产品标题：FI810F 3BDH000030R1 电源数字量控制卡

型号：FI810F 3BDH000030R1

品牌：ABB

质保：七天验收期，质保期一年
发货期：1-3个工作日

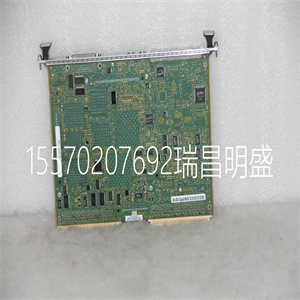

产品图片展示

产品详情资料

系统连接电压，三相：230至1000 V，符合IEC 60038
电压偏差：±10%连续；±15%短时*
额定频率：50 Hz或60 Hz
静态频率偏差：50 Hz±2%；60赫兹±2%
动态：频率范围：50Hz:±5Hz；60 Hz：±5 Hzdf/dt:17%/s*=0.5至30个周期。
请注意：再生模式下的电压偏差必须特别考虑。防护等级
转换器模块和选件
（线路扼流圈、保险丝座、，
现场电源装置等）：IP 00
封闭式转换器：IP 20/21/31/41
漆面转换器模块：NCS 170 4 Y015R
封闭式转换器：浅灰色RAL 7035
图2.1/1：现场海拔的影响
变频器的负载能力。
电流减少至（%）
图2.1/2：环境温度对
转换器模块负载能力。
电流减少至（%）
法规遵从性
转换器模块和封闭式转换器组件是为使用而设计的
在工业环境中。在欧洲经济区国家，组成部分符合欧盟指令的要求，见下表。北美标准在北美，系统部件满足下表的要求。
000 2000 3000 4000 5000 m额定标准供电电压
转换器模块封闭式转换器
至600 V UL 508 C
功率转换
设备
CSA C 22.214-95号工业控制
设备、工业产品
适用于转换器模块，包括现场
励磁机组。
带有UL标记的类型：
•见UL清单/证书编号E196914•或根据要求UL/CSA类型：根据要求>600 V至1000 VEN/IEC xxxxx，见左侧表格适用于转换器模块，包括励磁机
单位。EN/IEC类型：根据要求
（详见左侧表格）
环境极限值
允许的冷却空气温度
-转换器模块进气口处：0至+55°C
额定直流电流：0至+40°C
w、 不同的直流电流。根据图2.1/2：+30至+55°C
-选项：0至+40°C
相对湿度（5…+40°C）：5至95%，无冷凝
相对湿度（0…+5°C）：5至50%，无冷凝
环境温度变化：<0.5°C/分钟
储存温度：-40至+55°C
运输温度：-40至+70°C
污染程度（IEC 60664-1、IEC 60439-1）：2
现场标高：
m.S.L.以上<1000 m：100%，无电流减少
>m.S.L.上方1000 m：电流减小。，见图2.1/1
尺寸声压级LP振动
（1米距离）
作为模块封装的conv.作为模块封装conv。
C1 59分贝57分贝g，2…150赫兹
C2 75分贝77分贝克，2…150赫兹
A5 73分贝78分贝g，2…150赫兹
A6 75分贝73分贝ystem connectionVoltage, 3-phase: 230 to 1000 V acc. to IEC 60038
Voltage deviation: ±10% continuous; ±15% short-time *
Rated frequency: 50 Hz or 60 Hz
Static frequency deviation: 50 Hz ±2 %; 60 Hz ±2 %
Dynamic: frequency range: 50 Hz: ±5 Hz; 60 Hz: ± 5 Hzdf/dt: 17 % / s* = 0.5 to 30 cycles.
Please note: Special consideration must be taken for voltage deviationn regenerative mode.Degree of protection
Converter Module and options
(line chokes, fuse holder,
field supply unit, etc.): IP 00
Enclosed converters: IP 20/21/31/41
Paint finishConverter module: NCS 170 4 Y015R
Enclosed converter: light grey RAL 7035
Fig. 2.1/1: Effect of the site elevation above sea level
on the converter’s load capacity.
Current reduction to (%)
Fig. 2.1/2: Effect of the ambient temperature on the
converter module load capacity.
Current reduction to (%)
Regulatory Compliance
The converter module and enclosed converter components are designed for use
in industrial environments. In EEA countries, the components fulfil the requirements of the EU directives, see table below.North American StandardsIn North America the system components fulfilhe requirements of the table below.
000 2000 3000 4000 5000 mRated Standardssupplyvoltage
Converter module Enclosed converter
to 600 V UL 508 C
Power Conversion
Equipment
CSA C 22.2 No. 14-95Industrial Control
Equipment,Industrial Products
Available for convertermodules including field
exciter units.
Types with UL mark:
• see UL Listing /certificate no.E196914• or on requestUL/CSA types: on request> 600 V to1000 VEN / IEC xxxxx seetable on the leftAvailable for convertermodulesincluding field exciter
units.EN / IEC types: on request
(for details see table on theleft)
Environmental limit values
Permissible cooling air temperature
- at converter module air inlet: 0 to +55°C
 with rated DC current: 0 to +40°C
 w. different DC curr. acc. Fig. 2.1/2: +30 to +55°C
- Options: 0 to +40°C
Relative humidity (at 5...+40°C): 5 to 95%, no condensation
Relative humidity (at 0...+5°C): 5 to 50%, no condensation
Change of the ambient temp.: < 0.5°C / minute
Storage temperature: -40 to +55°C
Transport temperature: -40 to +70°C
Pollution degree (IEC 60664-1, IEC 60439-1): 2
Site elevation:
<1000 m above M.S.L.: 100%, without current reduction
>1000 m above M.S.L.: with current reduct., see Fig. 2.1/1
Size Sound pressure level LP Vibration
 (1 m distance)
as module enclosed conv. as module enclosed conv.
C1 59 dBA 57 dBA g, 2...150 Hz
C2 75 dBA 77 dBA g, 2...150 Hz
A5 73 dBA 78 dBA g, 2...150 Hz
A6 75 dBA 73 dBA
