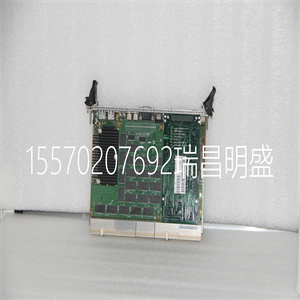

产品标题：ABB SDCS-AMC-DC-2 3ADT312700R0001 电源数字量控制卡

型号：ABB SDCS-AMC-DC-2 3ADT312700R0001

品牌：ABB

质保：七天验收期，质保期一年
发货期：1-3个工作日

产品图片展示

产品详情资料
输入/输出信号
除此之外，SDCS-IOE 1还扩展了I/O
是可能的。
图2.5/1：通过SDCS-CON2的I/O
模拟I/O：标准
数字I/O：未隔离
编码器输入：未隔离
图2.5/2：通过SDCS-CON2和SDCS-IOB2的I/O
模拟I/O：标准
数字I/O：通过以下方式进行隔离
光耦/继电器，信号
状态由LED指示
图2.5/3：通过SDCS-CON2和SDCS-IOB3的I/O
模拟I/O：更多输入容量
数字I/O：未隔离
编码器输入：隔离
电流源：PT100/PTC元件
图2.5/4：通过SDCS-IOB2和SDCS-IOB3的I/O
模拟I/O：更多输入容量
数字I/O：通过以下方式进行隔离
光耦/继电器，信号
状态由LED指示
电流源：PT100/PTC元件
转换器可以通过4种不同的方式连接到
通过模拟/数字链路的控制单元。只有一个
这四个选项可以同时使用。在里面
2.5 DCS 500B/DCF 500B转换器模块选项
二D 2-13
3ADW000066R0901_DCS500_系统说明_e_i
I/O信号说明SDCS-CON-2
基本单元中安装的机械系统
终端
大2.5 mm2的细绞线用螺旋式端子
横截面积
功能
？1转速计输入
分辨率：12位+符号；差动输入；共模范围±20 V
3个范围为8…30…90…270 V-大nmax
？4模拟输入
范围-10…0…+10 V，4…20 mA，0…20 mA
全部为差分输入；RE=200 kΩ; 平滑时间常数
电容器≤2毫秒
输入1：分辨率：12位+符号。；共模范围±20 V
输入2、3、4：分辨率：11位+符号；共模范围±40 V
通过跳线和输入2评估PTC元件的电流源
Õ2输出
+10伏，-10伏，IA≤ 每个5 mA；持续短路保护
参考电位计电压电源
Õ1个模拟输出
双极电流反馈-来自功率部分；解耦的
身份证号码⇒ ±3伏；IA公司≤ 5 mA，防短路
Õ2个模拟输出
范围-10…0…+10 V；IA公司≤ 5毫安
可以通过软件选择输出信号和缩放
分辨率：11位+符号
Ø1脉冲发生器输入
5V/12V/24V脉冲发生器的电源（持续短路保护）
5 V时的输出电流：IA≤ 0.25安
12伏：IA≤ 0.2安
24伏：IA≤ 0.2安
输入范围：12 V/24 V：不对称和差动
5 V：差速器
作为13 mA电流源的脉冲发生器：差动
线路终端（阻抗120Ω), 如果选择了
大输入频率≤300千赫
I/O信号说明SDCS-IOB-2x和SDCS-IOP-3
机械系统总是外部的，在基本单元之外
终端
细绞线用螺钉夹端子，大2.5 mm2
横截面积
SDCS-IOB-3的功能
？1转速计输入
分辨率：12位+符号；差动输入；共模范围±20 V
范围8 V-nmax；如果使用较高的转速计电压，则转速计
需要适配板PS 5311。
？4模拟输入
全部为差分输入；平滑电容器的时间常数≤2毫秒
输入1：范围-10 V/-20 mA…0…+10 V/+20 mA；4…20 mA单极；
RE=200 kΩ/ 500Ω/ 500Ω; 分辨率：12位+符号；共模
范围±20 V
输入2+3：范围与输入1相同，另外-1 V…0…+1 V
RE=200 kΩ/ 500Ω/ 500Ω/ 20公里Ω; 分辨率：11位+符号；共模范围为-1 V…0…+1 V范围±10 V，否则为±40 V
输入4：与输入1相同的范围
RE=200 kΩ/ 500Ω/ 500Ω; 分辨率：11位+符号；共模
范围±40 V
结合模拟输入4的剩余电流检测
（相电流总和≠ 0)
Õ2输出
+10伏，-10伏，IA≤ 每个5 mA；持续短路保护
参考电位计电压电源
Õ1个模拟输出
双极电流反馈-来自功率部分；解耦的
身份证号码⇒ ±3 V（增益=1）；IA公司≤ 5 mA，UAmax=10 V，增益可调
通过0.5到5之间的电位计，防止短路
Õ2个模拟输出
范围-10…0…+10 V；IA公司≤ 5毫安；防短路
可以通过软件选择输出信号和缩放
分辨率：11位+符号
Õ用于PT 100或PTC元件评估的电流源
我
A=5毫安In-/output signals
addition to this an extension of I/O´s by SDCS-IOE 1
is possible.
Fig. 2.5/1: I/O´s via SDCS-CON2
Analogue I/O´s: standard
Digital I/O´s: not isolated
Encoder input: not isolated
Fig. 2.5/2: I/O´s via SDCS-CON2 and SDCS-IOB2
Analogue I/O´s: standard
digital I/O´s: all isolated by means of
optocoupler/relay, the signal
status is indicated by LED
Fig. 2.5/3: I/O´s via SDCS-CON2 and SDCS-IOB3
Analogue I/O´s: more input capacity
digital I/O´s: not isolated
encoder input: isolated
current source for: PT100/PTC element
Fig. 2.5/4: I/O´s via SDCS-IOB2 and SDCS-IOB3
Analogue I/O´s: more input capacity
digital I/O´s: all isolated by means of
optocoupler/relay, the signal
status is indicated by LED
current source for: PT100/PTC element
The converter can be connected in 4 different ways to
a control unit via analogue/digital links. Only one of
the four choices can be used at the same time. In
2.5 Options for DCS 500B / DCF 500B converter modules
II D 2-13
3ADW000066R0901_DCS500_System_description_e_i
Description of I/O signals SDCS-CON-2
Mechanical system installed in the basic unit
Terminals
Screw-type terminals for finely stranded wires up to max. 2.5 mm2
 crosssectional area
Functionality
Ö 1 tacho input
Resolution: 12 bit + sign; differential input; common-mode range ±20 V
3 ranges from 8...30...90...270 V- with nmax
Ö 4 analogue inputs
Range -10...0...+10 V, 4...20 mA, 0...20 mA
All as differential inputs; RE = 200 kΩ; time constant of smoothing
capacitor ≤2 ms
Input 1: Resolution: 12 bit + sign.; common-mode range ±20 V
Inputs 2, 3, 4: Resolution: 11 bit + sign; common-mode range ±40 V
Current source for PTC element evaluation via jumper and input 2
Õ 2 outputs
+10 V, -10 V, IA ≤ 5 mA each; sustained-short-circuit-proof
for reference potentiometer voltage supply
Õ 1 analogue output
bipolar current feedback - from the power section; decoupled
IdN ⇒ ±3 V; IA≤ 5 mA, short-circuit-proof
Õ 2 analogue outputs
Range -10...0...+10 V; IA ≤ 5 mA
Output signal and scaling can be selected by means of the software
Resolution: 11 bit + sign
Ö 1 pulse generator input
Voltage supply for 5 V/12 V/24 V pulse generators (sustained-shortcircuit-proof)
Output current with 5 V: IA ≤ 0.25 A
12 V: IA ≤ 0.2 A
24 V: IA ≤ 0.2 A
Input range: 12 V/24 V: asymmetrical and differential
5 V: differential
Pulse generator as 13 mA current source: differential
Line termination (impedance 120Ω), if selected
max. input frequency ≤300 kHz
Description of I/O signals SDCS-IOB-2x & SDCS-IOB-3
Mechanical system always external, outside the basic unit
Terminals
Screw-clamp terminals for finely stranded wires up to max. 2.5 mm2
cross-sectional area
Functionality of SDCS-IOB-3
Ö 1 tacho input
Resolution: 12 bit + sign; differential input; common-mode range ±20 V
Range 8 V- with nmax; if higher tacho voltages are in use the tacho
adaptation board PS 5311 is needed.
Ö 4 analogue inputs
All as differential inputs; time constant of smoothing capacitor ≤2 ms
Input 1: Range -10 V/-20 mA...0...+10 V/+20 mA; 4... 20 mA unipolar;
RE = 200 kΩ/ 500Ω/ 500Ω; Resolution: 12 bit + sign; common-mode
range ±20 V
Inputs 2+3: Range as with input 1, in addition -1 V...0...+1 V
RE = 200 kΩ/ 500Ω/ 500Ω/ 20kΩ; Resolution: 11 bit + sign; commonmode range with -1 V...0...+1 V range ±10 V, otherwise ±40 V
Input 4: Range as with input 1
RE = 200 kΩ/ 500Ω/ 500Ω; Resolution: 11 bit + sign; common-mode
range ±40 V
Ö Residual current detection in combination with analogue input 4
(sum of phase currents ≠ 0)
Õ 2 outputs
+10 V, -10 V, IA ≤ 5 mA each; sustained-short-circuit-proof
for reference potentiometer voltage supply
Õ 1 analogue output
Bipolar current feedback - from the power section; decoupled
IdN ⇒ ±3 V (at gain = 1); IA≤ 5 mA, UAmax = 10 V, gain can be adjusted
by means of a potentiometer between 0.5 and 5, short-circuit-proof
Õ 2 analogue outputs
Range -10...0...+10 V; IA ≤ 5 mA; short-circuit-proof
Output signal and scaling can be selected by means of the software
Resolution: 11 bit + sign
Õ Current source for PT 100 or PTC element evaluation
I
A = 5 mA
