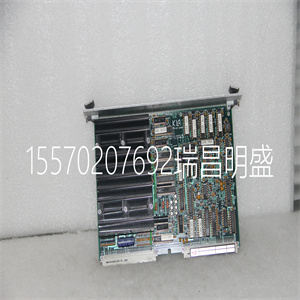

配置手册 AMC-DC 3ADT309900R1 控制板

产品标题：ABB AMC-DC 3ADT309900R1 控制板电源数字量控制卡

型号：ABB AMC-DC 3ADT309900R1 控制板

品牌：ABB

质保：七天验收期，质保期一年
发货期：1-3个工作日

产品图片展示

产品详情资料
  机械系统总是外部的，在基本单元之外
终端
细绞线用螺钉夹端子，大2.5 mm2
横截面积
SDCS-IOB-3的功能
？1转速计输入
分辨率：12位+符号；差动输入；共模范围±20 V
范围8 V-nmax；如果使用较高的转速计电压，则转速计
需要适配板PS 5311。
？4模拟输入
全部为差分输入；平滑电容器的时间常数≤2毫秒
输入1：范围-10 V/-20 mA…0…+10 V/+20 mA；4…20 mA单极；
RE=200 kΩ/ 500Ω/ 500Ω; 分辨率：12位+符号；共模
范围±20 V
输入2+3：范围与输入1相同，另外-1 V…0…+1 V
RE=200 kΩ/ 500Ω/ 500Ω/ 20公里Ω; 分辨率：11位+符号；共模范围为-1 V…0…+1 V范围±10 V，否则为±40 V
输入4：与输入1相同的范围
RE=200 kΩ/ 500Ω/ 500Ω; 分辨率：11位+符号；共模
范围±40 V
结合模拟输入4的剩余电流检测
（相电流总和≠ 0)
Õ2输出
+10伏，-10伏，IA≤ 每个5 mA；持续短路保护
参考电位计电压电源
Õ1个模拟输出
双极电流反馈-来自功率部分；解耦的
身份证号码⇒ ±3 V（增益=1）；IA公司≤ 5 mA，UAmax=10 V，增益可调
通过0.5到5之间的电位计，防止短路
Õ2个模拟输出
范围-10…0…+10 V；IA公司≤ 5毫安；防短路
可以通过软件选择输出信号和缩放
分辨率：11位+符号
Õ用于PT 100或PTC元件评估的电流源
我
A=5毫安/1.5毫安
Ø1脉冲发生器输入
电源电压、输出电流、输入范围：与IOB1相同
输入通过光耦和电压源与0 V（外壳接地）电气隔离。
SDCS-IOB-2x的功能
可提供3种不同的设计：
24…48 V的SDCS-IOB-21输入；RE=4.7 kΩ
115 V AC的SDCS-IOB-22输入；RE=22 kΩ
230V AC的SDCS-IOB-23输入；RE=47 kΩ
终端
螺纹夹端子的大横截面积为4 mm2
？8数字输入
可以通过软件选择功能
信号状态由LED指示
全部通过光耦隔离
输入电压：IOB-21:0…8 V⇒ “0信号”，18…60 V⇒ “1个信号。”
IOB-22:0…20伏⇒ “0信号”，60…130 V⇒ “1个信号。”
IOB-23:0…40伏⇒ “0信号”，90…250 V⇒ “1个信号。”
滤波器时间常数：10 ms（通道1…6），2 ms（通道7+8）
数字输入的辅助电压：+48 V-，≤ 50 mA，持续-防短路；参考装置外壳电位
Õ8个数字输出
可以通过软件选择功能
信号状态由LED指示
其中6个由继电器隔离的电位（常开触点元件：AC：≤250伏/
≤3交流/直流：≤24伏/≤3A或≤115/230伏/≤0.3 A），受VDR保护
组成部分
其中2个电位由光耦隔离，由齐纳二极管保护
（集电极开路）24 V DC外部，IA≤ 每个50毫安Mechanical system always external, outside the basic unit
Terminals
Screw-clamp terminals for finely stranded wires up to max. 2.5 mm2
cross-sectional area
Functionality of SDCS-IOB-3
Ö 1 tacho input
Resolution: 12 bit + sign; differential input; common-mode range ±20 V
Range 8 V- with nmax; if higher tacho voltages are in use the tacho
adaptation board PS 5311 is needed.
Ö 4 analogue inputs
All as differential inputs; time constant of smoothing capacitor ≤2 ms
Input 1: Range -10 V/-20 mA...0...+10 V/+20 mA; 4... 20 mA unipolar;
RE = 200 kΩ/ 500Ω/ 500Ω; Resolution: 12 bit + sign; common-mode
range ±20 V
Inputs 2+3: Range as with input 1, in addition -1 V...0...+1 V
RE = 200 kΩ/ 500Ω/ 500Ω/ 20kΩ; Resolution: 11 bit + sign; commonmode range with -1 V...0...+1 V range ±10 V, otherwise ±40 V
Input 4: Range as with input 1
RE = 200 kΩ/ 500Ω/ 500Ω; Resolution: 11 bit + sign; common-mode
range ±40 V
Ö Residual current detection in combination with analogue input 4
(sum of phase currents ≠ 0)
Õ 2 outputs
+10 V, -10 V, IA ≤ 5 mA each; sustained-short-circuit-proof
for reference potentiometer voltage supply
Õ 1 analogue output
Bipolar current feedback - from the power section; decoupled
IdN ⇒ ±3 V (at gain = 1); IA≤ 5 mA, UAmax = 10 V, gain can be adjusted
by means of a potentiometer between 0.5 and 5, short-circuit-proof
Õ 2 analogue outputs
Range -10...0...+10 V; IA ≤ 5 mA; short-circuit-proof
Output signal and scaling can be selected by means of the software
Resolution: 11 bit + sign
Õ Current source for PT 100 or PTC element evaluation
I
A = 5 mA / 1.5 mA
Ö 1 pulse generator input
Voltage supply, output current, input range: as with IOB1
Inputs electrically isolated from 0 V (casing earth) by means of optocoupler and voltage source.
Functionality of SDCS-IOB-2x
3 different designs available:
 SDCS-IOB-21 inputs for 24...48 V-; RE = 4.7 kΩ
 SDCS-IOB-22 inputs for 115 V AC; RE = 22 kΩ
 SDCS-IOB-23 inputs for 230 V AC; RE = 47 kΩ
Terminals
Screw-clamp terminals up to max. 4 mm2 cross-sectional area
Ö 8 digital inputs
The functions can be selected by means of the software
The signal status is indicated by an LED
all isolated by means of optocouplers
Input voltage: IOB-21:0...8 V ⇒ "0 signal", 18...60 V ⇒ "1 sig."
IOB-22:0...20 V ⇒ "0 signal", 60...130 V ⇒ "1 sig."
IOB-23:0...40 V ⇒ "0 signal", 90...250 V ⇒ "1 sig."
Filter time constant: 10 ms (channels 1...6), 2 ms (channels 7+8)
Auxiliary voltage for digital inputs: +48 V-, ≤ 50 mA, sustained- shortcircuit-proof; referenced to the unit casing potential
Õ 8 digital outputs
The functions can be selected by means of the software
The signal status is indicated by an LED
6 of them potential-isolated by relay (N.O. contact element: AC: ≤250 V/
≤3 A / DC: ≤24 V/ ≤3 A or ≤115/230 V/ ≤0.3 A) , protected by VDR
component.
2 of them potential-isolated by optocoupler, protected by Zener diode
(open collector) 24 V DC external, IA ≤ 50 mA eac
