配置手册ABB NMBA-01

产品标题：ABB NMBA-01  控制板电源数字量控制卡

型号：ABB NMBA-01

品牌：ABB

质保：七天验收期，质保期一年
发货期：1-3个工作日

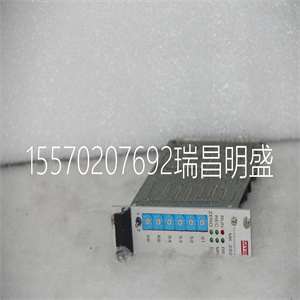

产品图片展示

产品详情资料
数字和模拟输入可通过以下方式扩展
SDCS-IOE1板的方式。这是除
上午的解决方案。
图2.5/5：通过SDCS-IOE1的附加输入
模拟输入：扩展
数字输入：通过以下方式隔离
光耦，信号状态
由LED指示
电流源：PT100/PTC元件
输入信号说明SDCS-IOE-1
机械系统总是外部的，在基本单元之外
终端
大2.5 mm2的细绞线用螺旋式端子
横截面积
功能
？7数字输入
可以通过软件选择功能
信号状态由LED指示
输入电压：0…8 V⇒ “0信号”，16…31 V⇒ “1信号”
通过光耦与装置的电子设备隔离
可能分为两组（DI 9…DI 12和DI 13…DI 15）
平滑电容器时间常数：2 ms
？2模拟输入
全部为差分输入；共模范围±40 V
范围-10 V/-20 mA…0…+10 V/+20 mA；4…20 mA单极
RE=200 kΩ /500Ω /500Ω
分辨率：11位+符号
输入2：输入1的范围，
此外，-1 V/-2 mA…0…+1 V/+2 mA，然后共模范围±40 V，RE=20 kΩ
Õ用于PT 100或PTC元件评估的电流源
我
A=5毫安/1.5毫安
信号参考装置外壳电位请注意：
除非另有说明，否则所有信号都引用
0 V电位。在电源组分总成内
（SDCS-POW-1）和所有其他PCB上
通过以下方式与机组外壳牢固连接
在紧固点进行电镀。The digital and analogue inputs can be extended by
means of the SDCS-IOE1 board. This is in addition to
the a.m. solutions.
Fig. 2.5/5: Additional Inputs via SDCS-IOE1
Analogue inputs: extended
Digital inputs: all isolated by means of
optocoupler, the signal status
is indicated by LED
current source for: PT100/PTC element
Description of input signals SDCS-IOE-1
Mechanical system always external, outside the basic unit
Terminals
Screw-type terminals for finely stranded wires up to max. 2.5 mm2
 cross-sectional area
Functionality
Ö 7 digital inputs
The functions can be selected by means of the software
The signal status is indicated by an LED
Input voltage: 0...8 V ⇒ "0 signal", 16...31 V ⇒ "1 signal"
Isolated from the unit’s electronics by optocouplers
Potentialwise arranged in two groups (DI 9...DI 12 and DI 13...DI 15)
Time constant of smoothing capacitor: 2 ms
Ö 2 analogue inputs
All as differential inputs; common-mode range ±40 V
Range -10 V/-20 mA...0...+10 V/+20 mA; 4... 20 mA unipolar
RE = 200 kΩ /500 Ω /500 Ω
Resolution: 11 bit + sign
Input 2: range as for input 1,
in addition -1 V/-2 mA...0...+1 V/+2 mA, then common-mode range ±40 V, RE = 20 kΩ
Õ Current source for PT 100 or PTC element evaluation
I
A = 5 mA / 1.5 mA
The signals are referenced to the unit casing potentiaPlease note:
Unless otherwise stated, all signals are referenced to a
0 V potential. Within the power pack subassembly
(SDCS-POW-1) and on all other PCBs, this potential
is firmly connected to the unit’s casing by means of
plating-through at the fastening points.
