使用配置说明 ABB AI835 3BSE008520R1

产品标题：ABB AI835 3BSE008520R1  控制板电源数字量控制卡

型号：ABB AI835 3BSE008520R1

品牌：ABB

质保：七天验收期，质保期一年
发货期：1-3个工作日

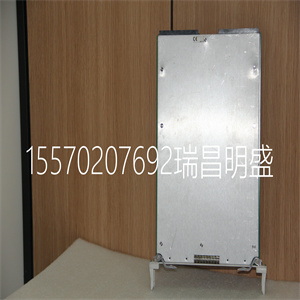

产品图片展示

产品详情资料
交流和直流电源线用半导体F1型熔断器和熔断器座
（DCS 501B/DCS 502B-DCF 501B/DCF 502B）
转换器单元分为两个
组：
-带额定电流的装置尺寸C1和C2
高达1000 A需要外部保险丝。
–在额定值为A5、A6和A7的装置中
电流为900 A至5200 A，半导体保险丝安装在内部（无
附加外部半导体保险丝
）。
右侧表格指定了交流保险丝
类型转换为转换器类型。如果变频器应配备直流熔断器
根据提示使用相同类型的
交流侧现在使用的保险丝
减号线。叶片式熔断器用于所有
C1和C2型转换器结构
除了大的那个。
现场电源装置的绝缘电压为
高于额定工作电压（参见
Chapter Field supplies），从而提供
500 V以上系统中的选项
为转换器的电源部分供电
直接从主电源供电，用于电枢供电，并使用自耦变压器
将现场电源与其额定电压相匹配。
此外，您可以使用自耦变压器
调整磁场电压（SDCS-FEX-1
二极管桥）或降低电压纹波。
不同类型（一次电压400…500
525…690 V），不同额定值
各电流可用。
取决于保护策略
应使用不同类型的保险丝。
保险丝的尺寸根据
励磁电源装置的标称电流。如果现场电源装置已连接
至网络的两相，两个保险丝
应使用；如果装置连接到一个相位和一个中性点
可以使用相位保险丝。表2.6/
3列出了与以下各项有关的保险丝电流
表2.6/2：。
保险丝的尺寸可根据
大励磁电流。在这种情况下，采取
适合励磁电流的保险丝
水平。Semiconductor type F1 fuses and fuse holders for AC and DC power lines
(DCS 501B /DCS 502B - DCF 501B/DCF 502B)
The converter units are subdivided into two
groups:
– Unit sizes C1 and C2 with rated currents
up to 1000 A require external fuses.
– In unit sizes A5, A6 and A7 with rated
currents of 900 A to 5200 A, the semiconductor fuses are installed internally (no
additional external semiconductor fuses
are needed).
The table on the right assigns the AC fuse
type to the converter type. In case the converter should be equipped with DC fuses
according to the hints use the same type of
fuse used on the AC side now in the plus and
minus line. Blade type fuses are used for all
the converters construction type C1 and C2
except the biggest one.
The field supply units’ insulation voltage is
higher than the rated operating voltage (see
Chapter Field supplies), thus providing an
option in systems of more than 500 V for
supplying the power section of the converter
directly from the mains for purposes of armature supply, and using an autotransformer to
match the field supply to its rated voltage.
Moreover, you can use the autotransformer
to adjust the field voltage (SDCS-FEX-1
diode bridge) or to reduce the voltage ripple.
Different types (primary voltages of 400...500
V and of 525...690 V) with different rated
currents each are available.
Depending on the protection strategy
different types of fuses are to be used.
The fuses are sized according to the
nominal current of the field supply device. If the field supply unit is connected
to two phases of the network, two fuses
should be used; in case the unit is connected to one phase and neutral only one
fuse at the phase can be used. Table 2.6/
3 lists the fuses currents with respect to
table 2.6/2.
The fuses can be sized according to the
maximum field current. In this case take
the fuse, which fits to the field current
levels.
