ABB SPHSS13 贝利Bailey销售贝利卡件电源板模块备件

型号： SPHSS13　分类： foxboro

SPHSS13

产品标题：AABB SPHSS13 贝利Bailey
产品型号：ABB SPHSS13 贝利Bailey
品牌：ABB
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

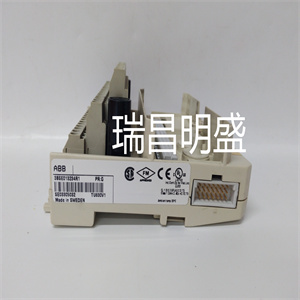

产品图片展示

产品详情资料

使用脉冲编码器进行速度测量时，增量编码器电源电压必须
由跳线X5、X4和X3选择。电源接口板用于转换器
模块型号C1。有两种不同的版本
正在使用中。所用类型为：-SDCS-PIN-11，用于500V下的25 A、50 A和75 A转换器-SDCS PIN-12，用于600 V下的50 A转换器SDCS-PIN-1x板包括：
-点火脉冲电路和脉冲变压器-通过电流互感器测量电枢电流-晶闸管保护缓冲电路电源接口板用于DCS 500 C1和C2型转换器模块。使用的版本不同。使用的类型有：
-SDCS-PIN-21，用于500 V时的100 A…350 A转换器
-SDCS-PIN-22，用于500 V时的450 A…520 A转换器➀
-SDCS-PIN-23，用于600 V 110 A…270 A转换器
-SDCS-PIN-24，用于600 V下的450 A转换器➀
-SDCS-PIN-25，用于500 V下的700 A转换器
➀ 在这些板上使用SDCS-PIR-21。电阻器R112、R114和R116装有MOV
SDCS-PIN-23/24上的元件，以及所有其他带有0电阻的PIN板上的元件。SDCS-PIN-2x板包括：-带脉冲变压器的点火脉冲电路-电枢电流测量-晶闸管保护缓冲电路（由RC电路和MOV元件组成）-交流和直流高欧姆电压测量-额定电流标度、零电流检测和HW电压类型编码-散热器温度测量接口
图5.2/1 SDCS-PIN-2x板的布局。
带PTC传感器-用于过电压保护和电压测量的保险丝-如果SDCS-PIN-21/22连接板安装在DCF50x-0100…0520/DCF60x0100…0.520中，则元件R112、R114和R116不是内置的注意：如果此PCB用作DCF的备件，
然后是电阻器R112/R114/R116（值=0）
必须删除。备件通过使用RC电路和MOV元件来保护电源部件。缓冲电路与每个晶闸管直接并联，中间没有保险丝。除了MOV
元件连接在相位和
由保险丝F101至F 103保护。交流电压测量从保险丝后面进行。保险丝数据：Bussmann KTK-R-6A（600V）
（由RC电路和MOV元件组成）The power interface board is used for converter
modules model C1. There are 2 different versions
in use. The used types are:- SDCS-PIN-11 for 25 A, 50 A and 75 A convertersat 500V- SDCS PIN-12 for 50 A converters at 600 VThe SDCS-PIN-1x boards consists of:
- firing pulse circuits and pulse transformers- measurement of the armature current via currenttransformers- snubber circuit for thyristors protectionThe power interface board is used for DCS 500converter modules models C1 and C2. There aredifferent versions in use. The used types are:
- SDCS-PIN-21 for 100 A...350 A Converters at 500 V
- SDCS-PIN-22 for 450 A...520 A Converters at 500 V ➀
- SDCS-PIN-23 for 110 A...270 A Converters at 600 V
- SDCS-PIN-24 for 450 A Converters at 600 V ➀
- SDCS-PIN-25 for 700 A Converters at 500 V
➀ at these boards the SDCS-PIR-21 is usedResistors R112, R114 and R116 are fitted with MOV
elements on the SDCS-PIN-23/24, and on all otherPIN-boards with 0- resistors.The SDCS-PIN-2x board consists of:- firing pulse circuits with pulse transformers- measurement of the armature current- snubber circuit for thyristors protection(consists of RC circuits and MOV elements)- AC and DC high ohmic voltage measurement- scaling for rated current, zero current detectionand HW voltage type coding- interface for heat sink temperature measurement
Fig. 5.2/1 Layout of the SDCS-PIN-2x board.
with a PTC sensor- fuses for overvoltage protection and voltagemeasuring- If the SDCS-PIN-21/22 connection board is installed in a DCF50x-0100...0520 / DCF60x0100...0520, then the components R112, R114and R116 are not build-inNote:If this PCB is used as a spare part for a DCF.... ,
then the resistors R112/R114/R116 (value = 0 )
must be removed.Spare partThe protection of the power part is done by usingRC circuits and MOV elements. Snubber circuitsare wired
