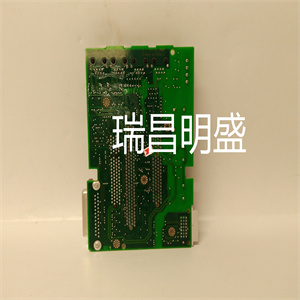

ABB SPP-2205B 贝利卡件电源板模块备件

产品标题：ABB SPP-2205B
产品型号：ABB SPP-2205B
品牌：ABB
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

产品图片展示

产品详情资料

-点火脉冲电路和脉冲变压器-通过电流互感器测量电枢电流-晶闸管保护缓冲电路电源接口板用于DCS 500 C1和C2型转换器模块。使用的版本不同。使用的类型有：
-SDCS-PIN-21，用于500 V时的100 A…350 A转换器
-SDCS-PIN-22，用于500 V时的450 A…520 A转换器➀
-SDCS-PIN-23，用于600 V 110 A…270 A转换器
-SDCS-PIN-24，用于600 V下的450 A转换器➀
-SDCS-PIN-25，用于500 V下的700 A转换器
➀ 在这些板上使用SDCS-PIR-21。电阻器R112、R114和R116装有MOV
SDCS-PIN-23/24上的元件，以及所有其他带有0电阻的PIN板上的元件。SDCS-PIN-2x板包括：-带脉冲变压器的点火脉冲电路-电枢电流测量-晶闸管保护缓冲电路（由RC电路和MOV元件组成）-交流和直流高欧姆电压测量-额定电流标度、零电流检测和HW电压类型编码-散热器温度测量接口
图5.2/1 SDCS-PIN-2x板的布局。
带PTC传感器-用于过电压保护和电压测量的保险丝-如果SDCS-PIN-21/22连接板安装在DCF50x-0100…0520/DCF60x0100…0.520中，则元件R112、R114和R116不是内置的注意：如果此PCB用作DCF的备件，
然后是电阻器R112/R114/R116（值=0）
必须删除。备件通过使用RC电路和MOV元件来保护电源部件。缓冲电路与每个晶闸管直接并联，中间没有保险丝。除了MOV
元件连接在相位和
由保险丝F101至F 103保护。交流电压测量从保险丝后面进行。保险丝数据：Bussmann KTK-R-6A（600V）
（由RC电路和MOV元件组成）电源接口板用于C1和C2型DCS转换器模块结构
正在使用不同的版本。使用的类型有：
-SDCS-PIN-205，用于500 V时的100 A…700 A变频器
-SDCS-PIN-206，用于600 V时的110 A…450 A变频器
-SDCS-PIN-205B，用于500 V时的100 A…1000 A变频器
-SDCS-PIN-206B，用于600 V时110 A…450 A变频器
电路板从SDCS-PIN-20x循环更新
➯ PIN码-20xA➯ 符合技术要求的PIN-20xB
要求和新的C2转换器类型。这个
SDCS-PIN20xB可以替代SDCS-PIN 20x
和PIN-20xA。SDCS-PIN-20x板包括：
-带脉冲变压器的点火脉冲电路.电枢电流的测量.晶闸管保护用缓冲电路（由并联晶闸管的RC电路组成
和RCD网络）-交流和直流高欧姆电压测量-带负载电阻的额定电流定标、零电流检测和HW电压类型编码-散热器温度测量接口
带PTC传感器-用于过压保护和电压测量的保险丝The power interface board is used for DCS converter modules construction type C1 and C2. There
are different versions in use. The used types are:
- SDCS-PIN-205 for 100 A...700 A Conv. at 500 V
- SDCS-PIN-206 for 110 A...450 A Conv. at 600 V
- SDCS-PIN-205B for 100 A...1000 A Conv. at 500 V
- SDCS-PIN-206B for 110 A...450 A Conv. at 600 V
The boards are cyclic updated from SDCS-PIN-20x
➯ PIN-20xA ➯ PIN-20xB according to the technical
requirements and the new C2 converter types. The
SDCS-PIN20xB can replace the SDCS-PIN-20x
and PIN-20xA.The SDCS-PIN-20x board consists of:
- firing pulse circuits with pulse transformers- measurement of the armature current- snubber circuit for thyristor protection(consists of RC circuits in parallel of the thyristors
and RCD network)- AC and DC high ohmic voltage measurement- rated current scaling with burden resistors, zerocurrent detection and HW voltage type coding- interface for heat sink temperature measurement
with a PTC sensor- fuses for overvoltage protection and voltagemeasuringThe power interface board is used for converter
modules model C1. There are 2 different versions
in use. The used types are:- SDCS-PIN-11 for 25 A, 50 A and 75 A convertersat 500V- SDCS PIN-12 for 50 A converters at 600 VThe SDCS-PIN-1x boards consists of:
- firing pulse circuits and pulse transformers- measurement of the armature current via currenttransformers- snubber circuit for thyristors protectionThe power interface board is used for DCS 500converter modules models C1 and C2. There aredifferent versions in use. The used types are:
- SDCS-PIN-21 for 100 A...350 A Converters at 500 V
- SDCS-PIN-22 for 450 A...520 A Converters at 500 V ➀
- SDCS-PIN-23 for 110 A...270 A Converters at 600 V
- SDCS-PIN-24 for 450 A Converters at 600 V ➀
- SDCS-PIN-25 for 700 A Converters at 500 V
➀ at these boards the SDCS-PIR-21 is usedResistors R112, R114 and R116 are fitted with MOV
elements on the SDCS-PIN-23/24, and on all otherPIN-boards with 0-
resistors.The SDCS-PIN-2x board consists of:- firing pulse circuits with pulse transformers- measurement of the armature current- snubber circuit for thyristors protection(consists of RC circuits and MOV elements)- AC and DC high ohmic voltage measurement- scaling for rated current, zero current detectionand HW voltage type coding- interface for heat sink temperature measurement
Fig. 5.2/1 Layout of thewired
