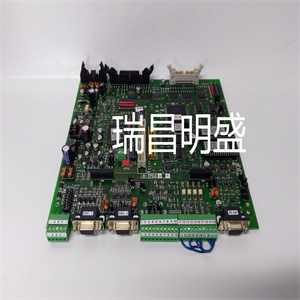

ABB TU831V1 3BSE013235R1价优 电源贝利卡件电源板模块备件

产品标题：ABB TU831V1 3BSE013235R1
产品型号：ABB TU831V1 3BSE013235R1
品牌：ABB
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

产品图片展示

产品详情资料


SDCS-PIN-51，适用于所有线电压的转换器
SDCS-PIN-52用于线路电压转换器。500伏
下图显示了SDCS-PIN-41和SDCS-PIN-5x之间的不同连接
板取决于应用程序2或4象限和结构类型。
从1998年开始交付的转换器将
配备SDCS-PIN-41A，完全替代已投入使用的转换器。测量板SDCS-PIN-5x
此板始终与SDCSPIN-41板一起使用。此板上有电路
用于电流、电压和温度测量以及硬件编码所需的位置。
电流由电流互感器测量
交流电源，由二极管电桥整流
用负载电阻将额定电流定为1.5 V。通过切割调整电流响应
从电路板输出电阻器（R1…R21），根据
到编码表。电阻器R22…R26为
用于电流等于零的检测。这些
必须根据第二张表切断电阻器。
电压（U1、V1、W1、C1（+）和D1（-））为
使用高欧姆电阻链测量。通过激活1来缩放交流和直流电压变频器装置类型DCP50x。有2种不同
正在使用的版本。使用的类型有：
-PG 6320，用于400/500 V下的90 A…150 A转换器
-PG 6330，用于400/500 V下的250 A…540 A转换器
PG 63x0板包括：
-点火脉冲电路和脉冲变压器
-通过电流测量电枢电流
变压器
-晶闸管保护缓冲电路
（由RC电路和MOV元件组成）
-交流和直流高欧姆电压测量
-通过PTC测量散热器温度
传感器
-额定电流定标，零电流检测
和硬件类型编码
-过压保护和电压保险丝
测量
图5.5/1接口板PG 63x0的布局。
备件
电源部分的保护通过使用
RC电路和MOV元件。缓冲电路
直接与每个晶闸管并联
中间没有保险丝。除了MOV
元件连接在相位和
由保险丝F271至F 273保护。交流电压测量从保险丝后面进行。
保险丝数据：
巴斯曼KTK-R-6A（600V）
或F6A/500V（8x40mm）电源接口板PG 73x2用于
变频器装置类型DCP50x。有2种不同
正在使用的版本。使用的类型有：
-PG 7302，用于400/500 V电压下的875 A…1650 A 4-Q转换器
-PG 7352，用于400/500 V电压下的875 A…1650 A 2-Q转换器
图5.7/1 PG 73x2接口板布局。
PG 73x2板包括：
-点火脉冲电路和脉冲变压器
-电枢电流的测量
-交流和直流高欧姆电压测量
-额定电流定标，零电流检测
和硬件类型编码
-散热器温度测量接口
（风扇电流监测）The power interface board PG 73x2 is used for
converter units type DCP50x. There are 2 different
versions in use. The used types are:
- PG 7302 for 875 A...1650 A 4-Q-converters at 400/500 V
- PG 7352 for 875 A...1650 A 2-Q-converters at 400/500 V
Fig. 5.7/1 Layout of the interface board PG 73x2.
The PG 73x2 boards consists of:
- firing pulse circuits and pulse transformers
- measurement of the armature current
- AC and DC high ohmic voltage measurement
- scaling for rated current, zero current detection
and HW type coding
- interface to heat sink temperature measurement
(fan current monitoring)GNN976953P0001converter units type DCP50x. There are 2 different
versions in use. The used types are:
- PG 6320 for 90 A...150 A converters at 400/500 V
- PG 6330 for 250 A...540 A converters at 400/500 V
The PG 63x0 boards consists of:
- firing pulse circuits and pulse transformers
- measurement of the armature current via current
transformers
- snubber circuit for thyristors protection
(consists of RC circuits and MOV elements)
- AC and DC high ohmic voltage measurement
- heat sink temperature measurement via PTC
sensor
- scaling for rated current, zero current detection
and HW type coding
- fuses for overvoltage protection and voltage
measuring
Fig. 5.5/1 Layout of the interface board PG 63x0.
Spare part
The protection of the power part is done by using
RC circuits and MOV elements. Snubber circuits
are wired up in parallel to each thyristor directly
without fuses in between. In addition to that MOV
elements are wired up in between the phases and
protected by the fuses F271 to F 273. The AC voltage measurement is taken from behind the fuse.
Fuse data:
Bussmann KTK-R-6A (600V)
or F6A/500V (8x40mm) GNN976953P0001The Power Interface of DCS converter modules
model C3 and C4 from 900 A up to 5150 A consists
of two boards - the Measuring board SDCS-PIN-5x
and the Pulse transformer board SCDS-PIN-41.
There are different versions of the SDCS-PIN-5x:
SDCS-PIN-51 for converters with all line voltages
SDCS-PIN-52 for converters with line volt.
500 V
The following figures show the different connections between the SDCS-PIN-41 and SDCS-PIN-5x
board depending on the application 2- or 4-quadrant and the construction type.
Converters, delivered from 1998 on, will be
equipped with SDCS-PIN-41A, which is a full replacement for converters, which alredy in use.Measuring board SDCS-PIN-5x
This board is always used together with SDCSPIN-41 board. On this board there are the circuits
located needed for current, voltage and temperature measuring and for hardware coding.
The current is measured by current transformers at
the AC
