UNS0869a-P 3BHB001337R0002 价优 电源贝利卡件电源板模块备件ABB

产品标题：UNS0869a-P 3BHB001337R0002
产品型号：UNS0869a-P 3BHB001337R0002
品牌：ABB
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

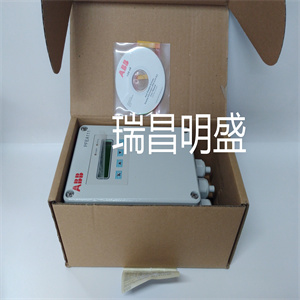

产品图片展示

产品详情资料



通过改变负载电阻来改变风扇电流
或通过软件参数，具体取决于类型
现有电源部分已使用的风扇数量。1-ph/3-ph；400 V相对相/230 V相对中性点
交流输入/输出电流：5 A
交流峰值电流：根据风机启动电流；需要外部开关设备
交流隔离电压：690 V（通过自耦变压器供电）
负载：三相交流电动机或带起动电容器的单相交流电动机
频率：50 Hz/60 Hz
输出数据：无源器件；仅与DCS电子设备一起使用
端子横截面积：X1：电源；大2.5 mm2
X2：至X4：电机连接；2.5平方毫米
电流标度：负载电阻R100/R101/R102；见图5.9/3
互连：在SDCS-PIN20x/5x处X22:1至X22:3
SDCS-PIN20x/5x处的X22:3至X22:1
系统配置：PW 1003可通过端子X23:-X123级联：
跳线：S1:1/S1:2，用于未来扩展
S1:3/S1:4调整传输特性图5.9/3用于使装置PW1002/3适应风机电流。X轴
标准化为1，表示风扇电流。负载电阻为60
欧姆（等于默认值），1等于5 A。Y轴在输出中按比例缩放
电压（外部上拉电阻为2k2至5V）作为输出信号发送给转换器电子设备。2 V和3 V范围内的值值得关注，因为可以使用温度设置参数通过软件将这些值设置为阈值。如果电流低于/高于交点-参数值/选定曲线，转换器将生成错误消息Fig. 5.9/3 is used to adapt the device PW1002/3 to the fan current. The X-axis
is normalized to 1 and represents the fan current. With a burden resistor of 60
Ohms (equal to default) the 1 is equal to 5 A. The Y-axis is scaled in output
voltage (with external pull-up resistor of 2k2 to 5 V) as the output signal towards the converter electronics. Values within 2 V and 3 V are of interest, because these values can be set via software as a threshold, using the temperature setting parameter. The converter generates an error message, if the current is lower / higher than the intersection -parameter value / -selected curve1-ph / 3-ph; 400 V phase to phase / 230V phase to neutral
AC input / output current: 5 A
AC peak current: According to fan starting current; external switching device needed
AC isolation voltage: 690 V (supply via autotransformer)
Load: three phase AC motors or single phase AC motors with starting capacitor
Frequency: 50 Hz / 60 Hz
Output data: passive device; to be used together with DCS electronics only
Terminal cross sectional area: X1: power supply; max. 2.5 mm2
X2: to X4: motor connection; 2.5 mm2
Current scaling: burden resistor R100 / R101 / R102; see Fig. 5.9/3
Interconnection: X22:1 to X22:3 at SDCS-PIN20x / 5x
X22:3 to X22:1 at SDCS-PIN20x / 5x
