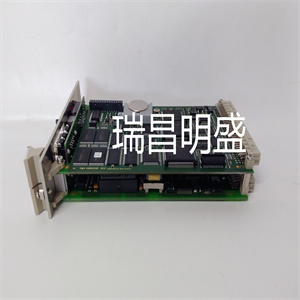

APPLIED 0100-01321 欢迎咨询价优 机器人备件DCS卡件

产品标题：APPLIED 0100-01321
产品型号：APPLIED 0100-01321
品牌： APPLIED
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

产品图片展示

产品详情资料



三相励磁机是转换器模块
其输出电流范围类似于
 励磁机板SDCS-FEX-2/FEX-2A由电源部件和控制板组成
以电气和机械方式将所有部件相互连接。这种安排必须
安装在电子电源SDCS-POW-1旁边的电枢转换器模块内。
这适用于以下DCS模块
C1、C2和C3型，不适用于C4！
电源部分由两个电源模块组成。
每个模块由一个二极管和一个
晶闸管，所以它们像
半控桥。
图8.2/1 SDCS-FEX-2励磁机板布局
8.2.1 SDCS-FEX-2/FEX-2A电气数据
交流输入电压：110V-15%…500V+10%；单相
交流输入电流：输出电流
交流隔离电压：600 V
频率：与DCS变频器模块相同
直流输出电流：➀ 电枢转换器模块从25 A到75 A为0.3 A…8 A
电枢变流器模块为0.3 A…16 A。100 A至2000 A
IF额定功率下的功率损耗：40 W
输出IACT：Uout=4 V*IACT/Ilim；Ilim=3A、5A、7A、9A、11A、13A、15A、17A
端子X1：
横截面积4 mm²
➀ 如果需要弱磁，则电机在高转速时的实际励磁电流必须为
大于0.3 A
控制基于全数字系统。这个
µ-处理器从电源读取所有信息
部件，提供所有所需的电压水平和
SDCSCON-x通过扁平电缆X14控制信号，并为电源部件生成点火脉冲。
单相额定交流输入电压范围为110 V至500 V，大电流容量为16 A。如果该励磁机用于较小的
励磁电流，控制单元自动选择
较低的电流范围在3 A到16 A之间，以获得
佳分辨率。The field exciter board SDCS-FEX-2 / FEX-2A consists of a power part and a control board,which
connects all components electrically and mechanically to each other. This arrangement has to be
mounted inside the armature converter module beside the electronic power supply SDCS-POW-1.
This is intended to be done for DCS modules of
type C1, C2 and C3, not for C4!
The power part is build up with two power modules.
Each of the modules consists of one diode and one
thyristor, so they are wired up and controlled like a
half controlled bridge.
Fig. 8.2/1 Layout of the SDCS-FEX-2 field exciter board
8.2.1 Electrical data of SDCS-FEX-2 / FEX-2A
AC input voltage: 110 V -15%...500 V +10%; single phase
AC input current:
output current
AC isolation voltage: 600 V
Frequency: same as DCS converter module
DC output current: ➀ 0.3 A...8 A for armature converter module from 25 A to 75 A
0.3 A...16 A for armature converter mod. from 100 A to 2000 A
Power loss at IF rated :
40 W
Output IACT: Uout = 4 V *Iact / Ilim; Ilim = 3A, 5A, 7A, 9A, 11A, 13A, 15A, 17A
Terminal X1:
Cross sectional area 4 mm²
➀ If Field weakening is needed, actual field current of the motor at top speed must be
higher than 0.3 A
The control is based on a fully digital system. The
µ-processor reads all information from the power
part, is supplied with all needed voltage levels and
control signals via the flat cable X14 by the SDCSCON-x and generates the firing pulses for the power part.
The range of the single phase rated AC input voltage is 110 V to 500 V, the maximum current capability is 16 A. If this field exciter is used for smaller
field current, the control unit automatically selects a
lower current range between 3 A to 16 A to get the
b ible to use NDBU thus enablingpeer-to-peer
