APPLIED B4-313-1-55 欢迎咨询价优 机器人备件DCS卡件

产品标题：APPLIED B4-313-1-55
产品型号：APPLIED B4-313-1-55
品牌： APPLIED
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

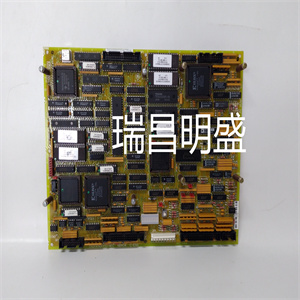

产品图片展示

产品详情资料



五、 15 V、5 V和-15 V至控制电子设备。
辅助电压可以通过
来自端子X70的万用表（参见布局）。
保险丝数据F70：尺寸5x20 mm；T 500毫安/
250 V-S506 500 mA Bussmann
测量正负
电压测量线
+5伏X70:1 X70:2
+30伏X70:3 X70:5
+15伏X70:4 X70:5
-15伏X70:6 X70:5
8.3.3控制单元
控制单元包括以下主要模块：
-用于控制和点火的80C198微控制器
-交流时的实际直流电流测量
电流互感器。
-转换器控制器的RS485接口
SDCS-CON-x板。
存储励磁电流控制软件
80C198的ROM存储器。控件为
通过使用电流控制器的PI结构完成。控制或
结垢原因（负载电阻的选择）有
存储在电枢的非易失性存储器中
转换器，并在每次初始化过程中通过RS485链路传输至现场控制器。
输出Iact表示实际励磁电流，
通过交流变压器测量，然后
整流并转换为电压信号
负载电阻器。如前所述，根据标称磁场电流的设置，板自身调整负载电阻
电机（见前面的列表）。由此产生的负担
可以在旁边的测试端子上测量电压
X14:。2.2 K电阻器允许在以下位置短路
终端；外部测量装置应
内阻大于1M。
端子排X20：用于测试目的。
8.3.4电源部分
如果使用DCF503-0050，则为双二极管晶闸管
模块布置为半控单相整流器。如果使用DCS504-0050，则将四个晶闸管晶闸管模块布置为全控单相整流器。两个阳极
二极管（晶闸管的阳极/阴极）
照常彼此直接连接；他们是
现在连接到一次绕组的端部
电流互感器。中央水龙头是
整流器的负输出。因此，有可能
用交流电流互感器测量直流电流。
MOV（金属氧化物变阻器）保护交流输入
防止外部电源的电压峰值。
另一个MOV保护直流输出免受直流电机励磁绕组引起的电压浪涌。自由轮功能
例如，在网络故障期间，由于二极管的原因，需要“内置”，如果半控制版本是
正在使用中。如果使用完全受控版本
转动功能是通过使用晶闸管实现的
在二极管模式下，由微控制器控制。8.3.2 Electronic power supply
There is a power supply unit on the board. Supply
is connected at terminal X3. The rated AC voltages
115 V and 230 V can be applied without any
changes. Fuse F70 is a protection fuse connected
in series with the AC input of the power supply unit.
The power supply unit provides the DC voltages 30
V, 15 V, 5 V and -15 V to the control electronics.
Auxiliary voltages can be measured by means of a
multimeter from the terminal X70 (see the layout).
Fuse data F70: dimensions 5x20 mm; T 500 mA/
250 V - S506 500 mA Bussmann
 Measured Positive Negative
 voltage measuring wire measuring wire
+5V X70:1 X70:2
+30V X70:3 X70:5
+15V X70:4 X70:5
-15V X70:6 X70:5
8.3.3 Control unit
The control unit includes the following main blocks:
- Micro controller 80C198 for controlling and firing
- Actual DC current measurement with an AC
current transformer.
- RS485 interface to the converter's controller
board SDCS-CON-x.
The software for the field current control is stored
the ROM memory of the 80C198. The control is
done by using a PI structure for the current controller. All parameters needed for the control or for
scaling reasons (selection of burden resistors) are
stored in the non-volatile memory of the armature
converter and transferred to the field controller during each initializing process via the RS485 link.
The output Iact represents the actual field current,
which is measured via the AC transformer, then
rectified and transferred into a voltage signal with
burden resistors. The burden resistors, as mentioned before, are adapted by the board itself depending on the setting of the nominal field current
of the motor (see list before). The resulting burden
voltage can be measured at test terminals beside
X14:. The 2.2 K
resistor allows a short circuit at
the terminals; the external measuring device should
have an internal resistance higher than 1M
.
The terminal row X20: is used for test purposes.
8.3.4 Power section
If a DCF503-0050 is in use two diode-thyristor
modules are arranged as a half-controlled singlephase rectifier. If a DCS504-0050 is in use four thyristor-thyristor modules are arranged as a fully-controlled single-phase rectifier. The anodes of the two
diodes (anodes / cathodes of the thyristors) are not
connected directly to each other as usual; they are
now connected to the ends of the primary winding
of the current transformer. The centre tap is the
negative output of the rectifier. Thus it is possible to
measure the DC current with an AC current transformer.
