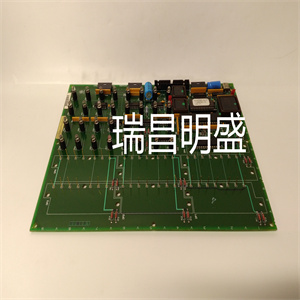

ATD5A-00 S1 横河Yokogawa 欢迎咨询价优 机器人备件DCS卡件

产品标题：ATD5A-00 S1 横河Yokogawa
产品型号：ATD5A-00 S1 横河Yokogawa
品牌： Yokogawa/横河
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

产品图片展示

产品详情资料



80C198的ROM存储器。控件为
通过使用电流控制器的PI结构完成。控制或
结垢原因（负载电阻的选择）有
存储在电枢的非易失性存储器中
转换器，并在每次初始化过程中通过RS485链路传输至现场控制器。
输出Iact表示实际励磁电流，
通过交流变压器测量，然后
整流并转换为电压信号
负载电阻器。如前所述，根据标称磁场电流的设置，板自身调整负载电阻
电机（见前面的列表）。由此产生的负担
可以在旁边的测试端子上测量电压
X14:。2.2 K电阻器允许在以下位置短路
终端；外部测量装置应
内阻大于1M。
端子排X20：用于测试目的。
8.3.4电源部分
如果使用DCF503-0050，则为双二极管晶闸管
模块布置为半控单相整流器。如果使用DCS504-0050，则将四个晶闸管晶闸管模块布置为全控单相整流器。两个阳极
二极管（晶闸管的阳极/阴极）
照常彼此直接连接；他们是
现在连接到一次绕组的端部
电流互感器。中央水龙头是
整流器的负输出。因此，有可能
用交流电流互感器测量直流电流。
MOV（金属氧化物变阻器）保护交流输入
防止外部电源的电压峰值。
另一个MOV保护直流输出免受直流电机励磁绕组引起的电压浪涌。自由轮功能
例如，在网络故障期间，由于二极管的原因，需要“内置”，如果半控制版本是
正在使用中。如果使用完全受控版本
转动功能是通过使用晶闸管实现的
在二极管模式下，由微控制器控制。8.3.2 Electronic power supply
There is a power supply unit on the board. Supply
is connected at terminal X3. The rated AC voltages
115 V and 230 V can be applied without any
changes. Fuse F70 is a protection fuse connected
in series with the AC input of the power supply unit.
The power supply unit provides the DC voltages 30
V, 15 V, 5 V and -15 V to the control electronics.
Auxiliary voltages can be measured by means of a
multimeter from the terminal X70 (see the layout).
Fuse data F70: dimensions 5x20 mm; T 500 mA/
250 V - S506 500 mA Bussmann
 Measured Positive Negative
 voltage measuring wire measuring wire
+5V X70:1 X70:2
+30V X70:3 X70:5
+15V X70:4 X70:5
-15V X70:6 X70:5
8.3.3 Control unit
The control unit includes the following main blocks:
- Micro controller 80C198 for controlling and firing
- Actual DC current measurement with an AC
current transformer.
- RS485 interface to the converter's controller
board SDCS-CON-x.
The software for the field current control is stored
the ROM memory of the 80C198. The control is
done by using a PI structure for the current controller. All parameters needed for the control or for
scaling reasons (selection of burden resistors) are
