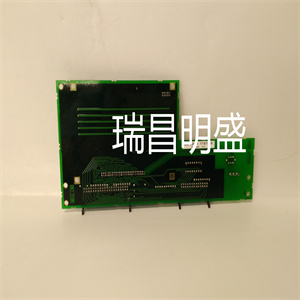

Bachmann AI204/4 巴赫曼 欢迎咨询价优 机器人备件DCS卡件

产品标题：Bachmann AI204/4 巴赫曼
产品型号：Bachmann AI204/4 巴赫曼
品牌： Bachmann
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

产品图片展示

产品详情资料


整流并转换为电压信号
负载电阻器。如前所述，根据标称磁场电流的设置，板自身调整负载电阻
电机（见前面的列表）。由此产生的负担
可以在旁边的测试端子上测量电压
X14:。2.2 K电阻器允许在以下位置短路
终端；外部测量装置应
内阻大于1M。
端子排X20：用于测试目的。
8.3.4电源部分
如果使用DCF503-0050，则为双二极管晶闸管
模块布置为半控单相整流器。如果使用DCS504-0050，则将四个晶闸管晶闸管模块布置为全控单相整流器。两个阳极
二极管（晶闸管的阳极/阴极）
照常彼此直接连接；他们是
现在连接到一次绕组的端部
电流互感器。中央水龙头是
整流器的负输出。因此，有可能
用交流电流互感器测量直流电流。
MOV（金属氧化物变阻器）保护交流输入
防止外部电源的电压峰值。
另一个MOV保护直流输出免受直流电机励磁绕组引起的电压浪涌。自由轮功能
例如，在网络故障期间，由于二极管的原因，需要“内置”，如果半控制版本是
正在使用中。如果使用完全受控版本
转动功能是通过使用晶闸管实现的
在二极管模式下，由微控制器控制。8.3.5励磁机配置
SDCS-CON-x与
励磁机SDCS-FEX-2或DCF503/504-
0050通过RS485串行链路完成
不是作为点对点连接，而是作为
总线结构。此链接用于传输多两个励磁机单元的参考、实际值和设置。
位于SDCS-CON-x上的驱动器软件
该板由两个现场电源模块组成。什么之中的一个
它们已经连接到EMF控制器
允许电机在其电机图的所有点上运行。另一个可以通过现场访问
当前参考。
RS485接口使用屏蔽双线电缆。允许长度为5米。电线
必须连接到端子X2:1和
X2:2，屏幕显示为X2:3。
这种类型的典型应用是两个直流电机
连接到一个转换器。负载共享可以
通过调整第二台直流电机的励磁电流来完成。
两个字段有两种可能的配置
励磁机：
-一个SDCS-FEX-2和一个外部励磁机
（DCF503-0050、DCF504-0050或三相磁场
励磁机）或
-两个外部励磁机单元（DCF503-0050，
DCF504-0050或三相励磁机）。8.3.5 Field exciter configurations
The data exchange between the SDCS-CON-x and
the field exciter SDCS-FEX-2 or the DCF503/504-
0050 is done via a RS485 serial link, which is able
to work not as a point to point connection, but as a
bus structure. This link is used to transfer references, actual values and settings for up to two field exciter units.
The drive software located on the SDCS-CON-x
board consists of two field supply modules. One of
them is already connected to the EMF controller to
allow the motor running in all points of his motor diagram. The other one is accessible via the field
current reference.
The RS485 interface works with a screened twowire cable. The allowed length is 5 m. The wires
have to be connected to the terminals X2:1 and
X2:2 and the screen to X2:3.
Typical application of this kind is two DC motors
connected to one converter. The load sharing can
be done by means of adjusting the excitation current of the second DC-motor.
There are two possible configurations for two field
exciters:
- one SDCS-FEX-2 and one external field exciter
(DCF503-0050, DCF504-0050 or 3 phase field
exciter) or
- two external field exciter units (DCF503-0050,
DCF504-0050 or 3 phase field exciter).8.3.2 Electronic power supply
There is a power supply unit on the board. Supply
is connected at terminal X3. The rated AC voltages
115 V and 230 V can be applied without any
changes. Fuse F70 is a protection fuse connected
in series with the AC input of the power supply unit.
The power supply unit provides the DC voltages 30
V, 15 V, 5 V and -15 V to the control electronics.
Auxiliary voltages can be measured by means of a
multimeter from the terminal X70 (see the layout).
Fuse data F70: dimensions 5x20 mm; T 500 mA/
250 V - S506 500 mA Bussmann
 Measured Positive Negative
 voltage measuring wire measuring wire
+5V X70:1 X70:2
+30V X70:3 X70:5
+15V X70:4 X70:5
-15V X70:6 X70:5
8.3.3 Control unit
The control unit includes the following main blocks:
- Micro controller 80C198 for controlling and firing
