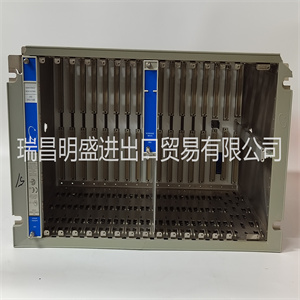

050183 TCM4 欢迎咨询价优 机器人备件DCS卡件BAYLY

产品标题：BAYLY 050183 TCM4
产品型号：BAYLY 050183 TCM4
品牌： Bailey
发货期：1-3个工作日，具体可联系客服
质保：质保期一年！

产品图片展示

产品详情资料


115 V和230 V无需任何修改即可应用。
电源装置提供直流电压30
五、 15 V、5 V和-15 V至控制电子设备。
可以使用万用表从端子X70测量电压（参见布局）。
此外，电源为电流隔离RS485通信驱动器产生5 V电压。这
可以在端子X100/X101处测量电压。
测量的端子接地
正极电压
+5V X70:1 X70:2（接地）
+30V X70:3 X70:5（接地）
+15伏X70:4 X70:5（接地）
-15V X70:6 X70:5（接地）
+5V X100 X101:1（GNDB）
8.4.3控制单元
控制单元包括以下主要模块：
-用于控制和点火的微控制器H8
-交流时的实际直流电流测量
电流互感器。
-转换器控制器的RS485接口
SDCS-CON-x板。
励磁电流控制软件存储在
FlashPROM存储器。此软件包含
PI电流控制器
故障/复位逻辑
同步和PLL功能8所有控制参数的设置和更新
通过RS485接口从电枢转换器设置。实际电流、励磁电流参考、控制
状态位通过RS 485通信循环发送。
励磁机配有自动缩放功能
基于标称值的负载电阻功能
电机的励磁电流。
输出Iact表示实际励磁电流，
通过交流变压器测量，然后
整流并转换为电压信号
负载电阻器。负载电阻-缩放至
测量范围-由电路板本身根据标称电机的设置进行调整
励磁电流。可以测量电流信号
X20:3-X70:2的UCursig，并缩放至The setting and updating of all control parameters
are set from armature converter via RS485 interface. Actual current, field current reference, control
and status bit are cyclic sent via RS 485 communication.
The field exciter is equipped with an auto-scaling
function of burden resistor based on the nominal
field current of the motor.
The output Iact represents the actual field current,
which is measured via the AC transformer, then
rectified and transferred into a voltage signal with
burden resistors. The burden resistors -scaled to
measurement range- are adapted by the board itself depending on the setting of the nominal motor
field current. The current signal can be measured
UCursig at X20:3-X70:2 and is scaled to
.4.2 Electronic power supply
There is a power supply unit on the board. Supply
is connected at terminal X3. The rated AC voltages
115 V and 230 V can be applied without any modification.
The power supply unit provides the DC voltages 30
V, 15 V, 5 V and -15 V to the control electronics.
Voltages can be measured by means of a multimeter from the terminal X70 (see the layout).
In addition the power supply generates 5 V for galvanic isolated RS485 communication drivers. This
voltages can be measured at terminals X100/X101.
 Measured Terminal Ground
 voltage positive
+5V X70:1 X70:2 (GND)
+30V X70:3 X70:5 (GND)
+15V X70:4 X70:5 (GND)
-15V X70:6 X70:5 (GND)
+ 5V X100 X101:1 (GNDB)
8.4.3 Control unit
